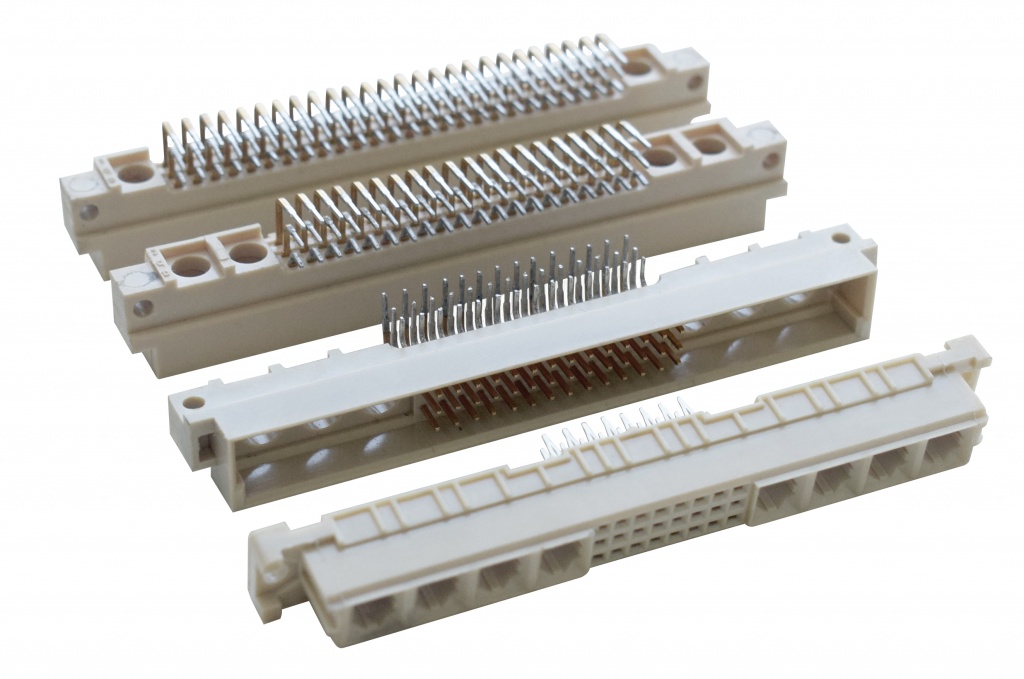

ОНП-ВС-41-6/15,5x6-Р34

ОНП-ВС-41-6/15,5x6-Р34 розетки предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) импульсного токов, для объемного монтажа.



Технические характеристики ОНП-ВС-41:

Рабочий ток на каждый контакт - 2 А.

Максимальное рабочее напряжение - не более 250 В (ампл.).

Сопротивление контактов соединителя ОНП-ВС-41 - не более 15 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5 ГОм.

Исполнение монтажной части - без патрубка.

Покрытие контактов ОНП-ВС-41 - серебро.

Число сочленений-расчленений - 250.

Минимальная наработка на отказ - 10000 ч.

Минимальный срок сохраняемости - 10 лет.

Присоединение проводов к контактам производиться методом обжимки.

Розетки ОНП-ВС-41 поставляются комплектно.

В состав комплекта входят изолятор и необходимое количество контактов.

Контакты поставляются на несущей технологической ленте.



Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +55° С.

Пониженное атмосферное давление - 53 кПа (410 мм рт. ст.).

Синусоидальная вибрация для изделия разъём ОНП-ВС-41:

- в диапазоне частот - от 1 Гц до 80 Гц;

- с ускорением - 50 м/с².

Ускорение механического удара многократного действия - 150 м/с².

Температура соединителя равна сумме рабочей температуры среды и температуры перегрева контактов.

Климатическое исполнение - умеренный и холодный климат (УХЛ2.1).
