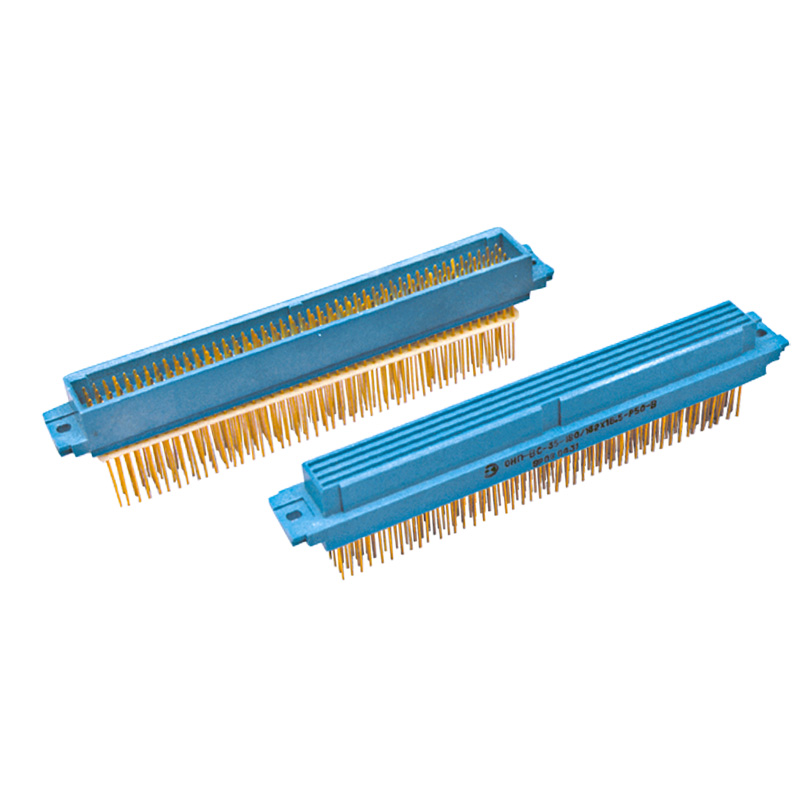

ОНП-ВС-39-180/132х16.5-В-52-В

ОНП-ВС-39 соединители прямоугольные предназначены для установки и пайки на печатную плату.
Соединитель ОНП-ВС-39 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики для изделия разъем ОНП-ВС-39:

Максимальное рабочее напряжение постоянного тока - 150 В.

Рабочий ток на контакт - 1,5 А.

Сопротивление электрического контакта - не более 20 мОм.

Сопротивление изоляции в нормальных климатических условиях - 5000 МОм.

Число сочленений-расчленений - 500.

Минимальная наработка - 15 000 ч.

Минимальный срок сохраняемости - 25 лет.

Сочленение с винтовой фиксацией и кодирующим элементом - врубное.

Покрытие контактов у изделия вилка ОНП-ВС-39 - золото; серебро.

Метод монтажа - пайка; пайка и накрутка одновременно.

Условия эксплуатации ОНП-ВС-39:

Температура окружающего воздуха - от -60° С до +70° С.

Смена температур (с учетом температуры перегрева контактов) - от -60° С до +100° С.

Атмосферное пониженное давление рабочее - 670 Па (5 мм рт. ст.).

Вибрация:

- диапазон частот - от 1 Гц до 2000 Гц;

- ускорение - 100 м/с².

Ускорение:

- одиночных ударов - 10 000 м/с²;

- многократных ударов - 1500 м/с²;

- линейных нагрузок - 200 м/с².
