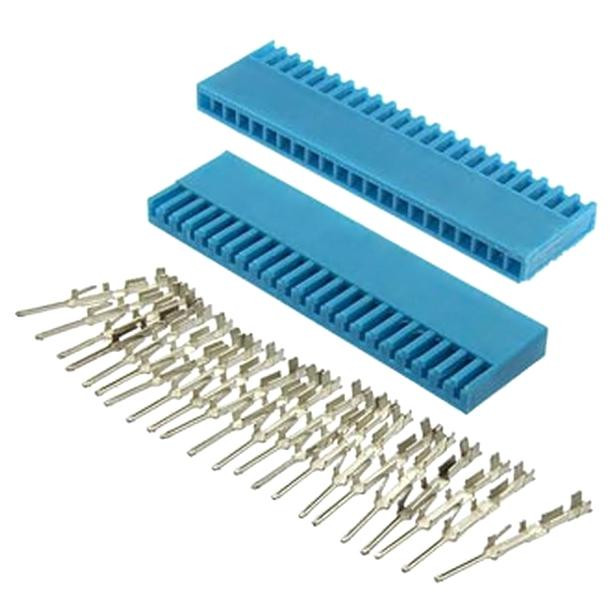

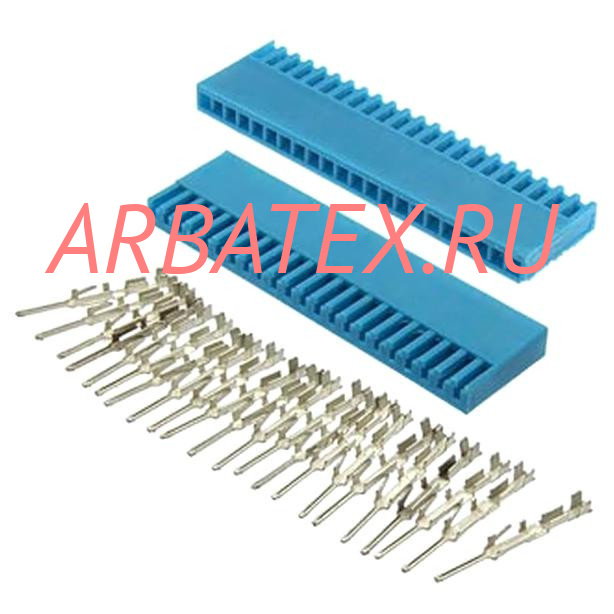

ОНП-ВГ-25 38/95,5х4,6-В34-38

ОНП-ВГ-25 вилки предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) импульсного токов для объемного монтажа.

Условные обозначения:

Вилка ОНП-ВГ-25-1(2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,
20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39)/3х4,
6(5,5х4,6;8х4,6;10,5х4,6;13х4,6;15,5х4,6;18х4,6;20,5х4,6;23х4,6;25,
5х4,6;30,5х4,6;38х4,3;40,5x5;48х4,6;55,5х4,6;53х4,6;58х4,6;95,5х4,
6;98х4,6)-В34(53)-NKi, где:

ОНП - тип соединителя.

ВГ - врубное сочленение.

25 - малогабаритный.

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39 - количество контактов.

3х4,6; 5,5х4,6; 8х4,6; 10,5х4,6; 13х4,6; 15,5х4,6; 18х4,6; 20,5х4,6; 23х4,6; 25,5х4,6; 30,5х4,6; 38х4,3; 40,5x5; 48х4,6; 55,5х4,6; 53х4,6; 58х4,6; 95,5х4,6; 98х4,6 - условный размер вилки.

В - вилка.

Конструктивное исполнение:

- 34 - кабельная часть без кожуха;

- 53 - угловая вилка косвенного сочленения с печатной платой.

N - количество заказываемых отверстий в изоляторе.

Ki - номера отверстий с установленными контактами.

бРО.364.056ТУ - обозначение технических условий.

Пример: вилка ОНП-ВГ-25-8/20,5х4,6-В34-1.

Это значит: соединитель типа ОНП (ОНП), врубное сочленение (ВГ), малогабаритный (25), в схеме 8 контактов (8), размер соединителя 20,5х4,6 мм (20,5х4,6), вилка (В), кабельная часть без кожуха (34), 1 отверстие в изоляторе (1).

Варианты исполнения изделия вилка ОНП-ВГ-25 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.

Технические характеристики ОНП-ВГ-25:

Рабочий ток на каждый контакт - 3 А.

Максимальное рабочее напряжение - не более 1500 В (ампл.).

Сопротивление контактов вилки ОНП-ВГ-25 - не более 10 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 10 ГОм.

Рабочее напряжение при шаге контактов:

- 2,5 мм - 700 В (ампл.);

- 5 мм - 1250 В (ампл.);

- 10 мм и более - 1500 В (ампл.).

Покрытие контактов ОНП-ВГ-25 - олово-висмут.

Число сочленений-расчленений - 250.

Исполнение монтажной части - без патрубка.

Минимальная наработка на отказ - 15000 ч.

Минимальный срок сохраняемости - 6 лет.

Присоединение проводов к хвостовикам контактов производится методом обжимки.

Для ориентации при сочленении вилок ОНП-ВГ-25 с розетками ОНп-КГ-22 с применяют направляющие и фиксаторы, которые устанавливаются в свободные отверстия розеток.

ОНП-ВГ-25 соединители изготавливаются для внутреннего монтажа, поставляются россыпью.

Вилки сочленяются с розетками ОНп-КГ-22.
