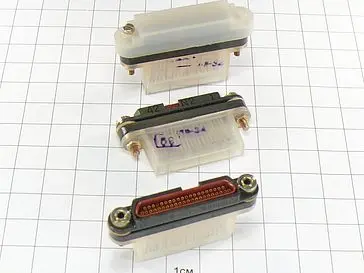

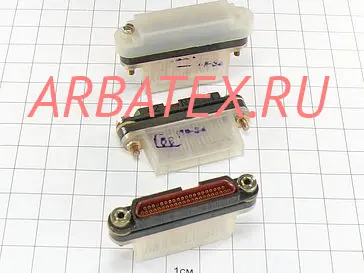

ОНП-8-42Р23-3В

Условные обозначения соединителей:

Вилка (Розетка) ОНП-ЖИ-8-21(42)/46х8-В(Р)23(29,38)-1(2,3,4,5,6,7,8,9,10,11,12)-С-В, где:

ОНП-ЖИ-8 - тип соединителя - соединитель прямоугольный повышенной контактности.
Также существуют другие типы соединителей ОНП-ЖИ-8:
ОНП-ЖИ-8 в металлическом токопроводящем корпусе,
ОНП-ЖИ-8 в токопроводящем экранированном корпусе.

21, 42 - количество контактов.
46х8 - условный размер.
Вид контактов:
- В - вилка (штырь);
- Р - розетка (гнездо).

Конструктивное исполнение:
- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора;
- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора;
- 38 - вилка кабельная.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 - номер позиции кодирующего элемента.
Вид покрытия рабочих (контактных) частей контактов:
- С - серебро;
- отсутствие буквы - золото.

В - всеклиматическое исполнение.
ОСТ В 11 0121-91; НЩО.364.021 ТУ - обозначение технических условий.

Пример: соединитель ОНП-ЖИ-8-21/46х8-В38-2-В.
Это значит: прямоугольный соединитель повышенной контактности типа ОНП-ЖИ-8 (ОНП-ЖИ-8), в схеме 21 контакт (21), условный размер соединителя 46х8 мм (46х8), вилка (В), вилка кабельная (38), позиция кодирующего элемента 2 (2), покрытия рабочих (контактных) частей контактов золотом (отсутствие буквы), всеклиматическое исполнение (В).

Варианты исполнения изделия разъём ОНП-ЖИ-8 в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.

Технические характеристики ОНП-ЖИ-8:



Максимальное рабочее напряжение постоянного тока - не более 150 В.

Рабочий ток на контакт - не более 2 А.

Сопротивление:

- электрического контакта - не более 10 мОм;

- изоляции для изделия розетка, вилка ОНП-ЖИ-8 в нормальных климатических условиях - не менее 5000 МОм.

Число сочленений-расчленений - 500.

Минимальная наработка - 10 000 ч.

Минимальный срок сохраняемости изделия вилка, розетка ОНП-ЖИ-8 - 25 лет.

Сочленение с винтовой фиксацией и кодирующим элементом - врубное.

Метод монтажа - пайка.

ОНП-ЖИ-8 состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения.

Условия эксплуатации:



Температура окружающего воздуха - от -60° С до +85° С.

Смена температур (с учетом температуры перегрева контактов) - от -60° С до +95° С.

Атмосферное пониженное давление рабочее - 1,3∙10^-7 Па (10^-9 мм рт. ст.).



Допустимая вибрация для розетки, вилки ОНП-ЖИ-8:

- диапазон частот - от 1 Гц до 3000 Гц;

- ускорение - 200 м/с².



Одиночные удары:

- ускорение - 10 000 м/с²;

- длительность - от 0,1 мс до 2 мс.



Многократные удары:

- ускорение - 1500 м/с²;

- длительность - от 1 мс до 5 мс.



Линейные нагрузки для ОНП-ЖИ-8 повышенной контактности:

- ускорение - 2000 м/с².
