Описание товара:

Соединители прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В и силе тока на контакт до 2 А.

Характеристики:

Все характеристики

Загрузить / Загрузить / Загрузить / Загрузить / Загрузить / Загрузить

1 300 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

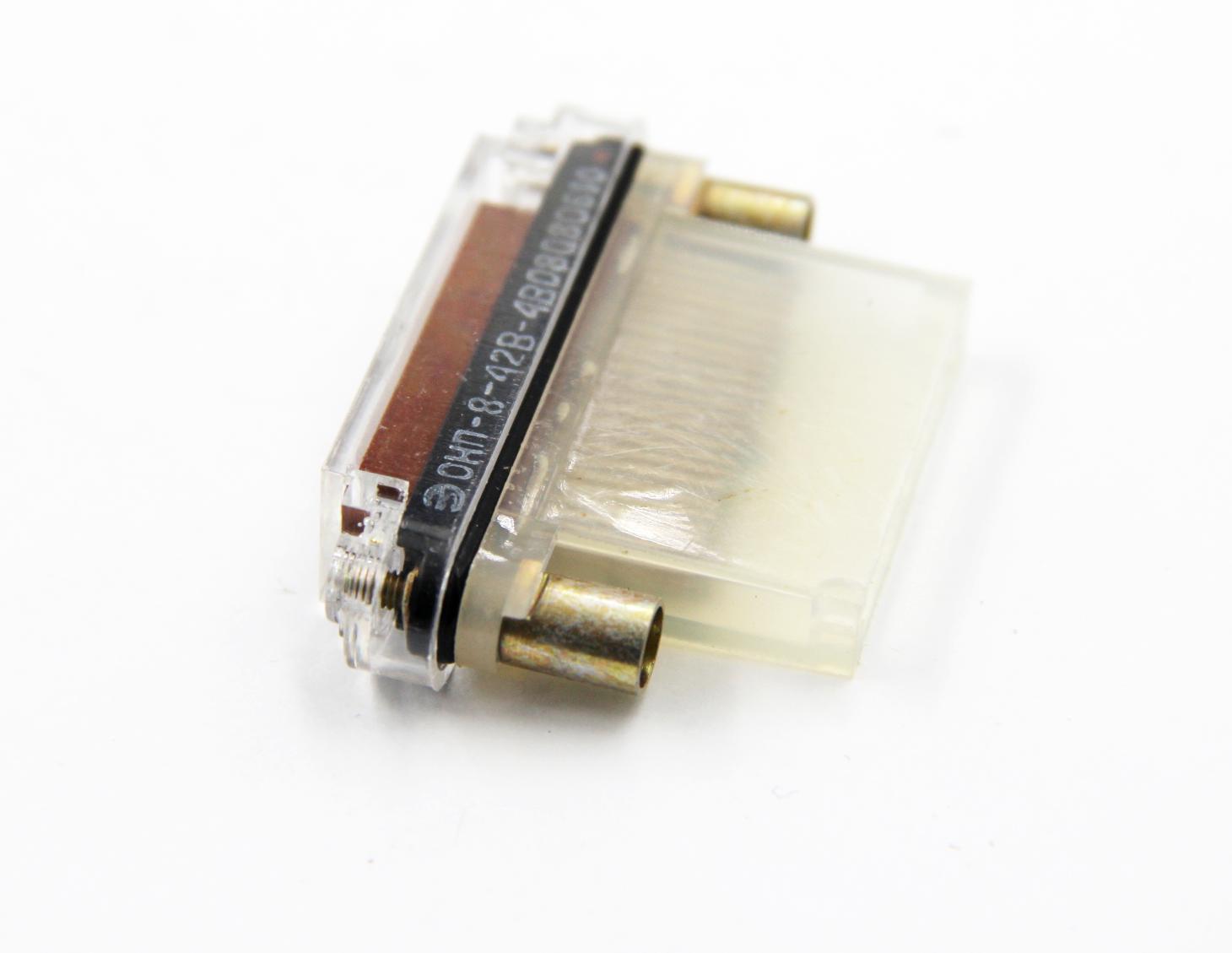

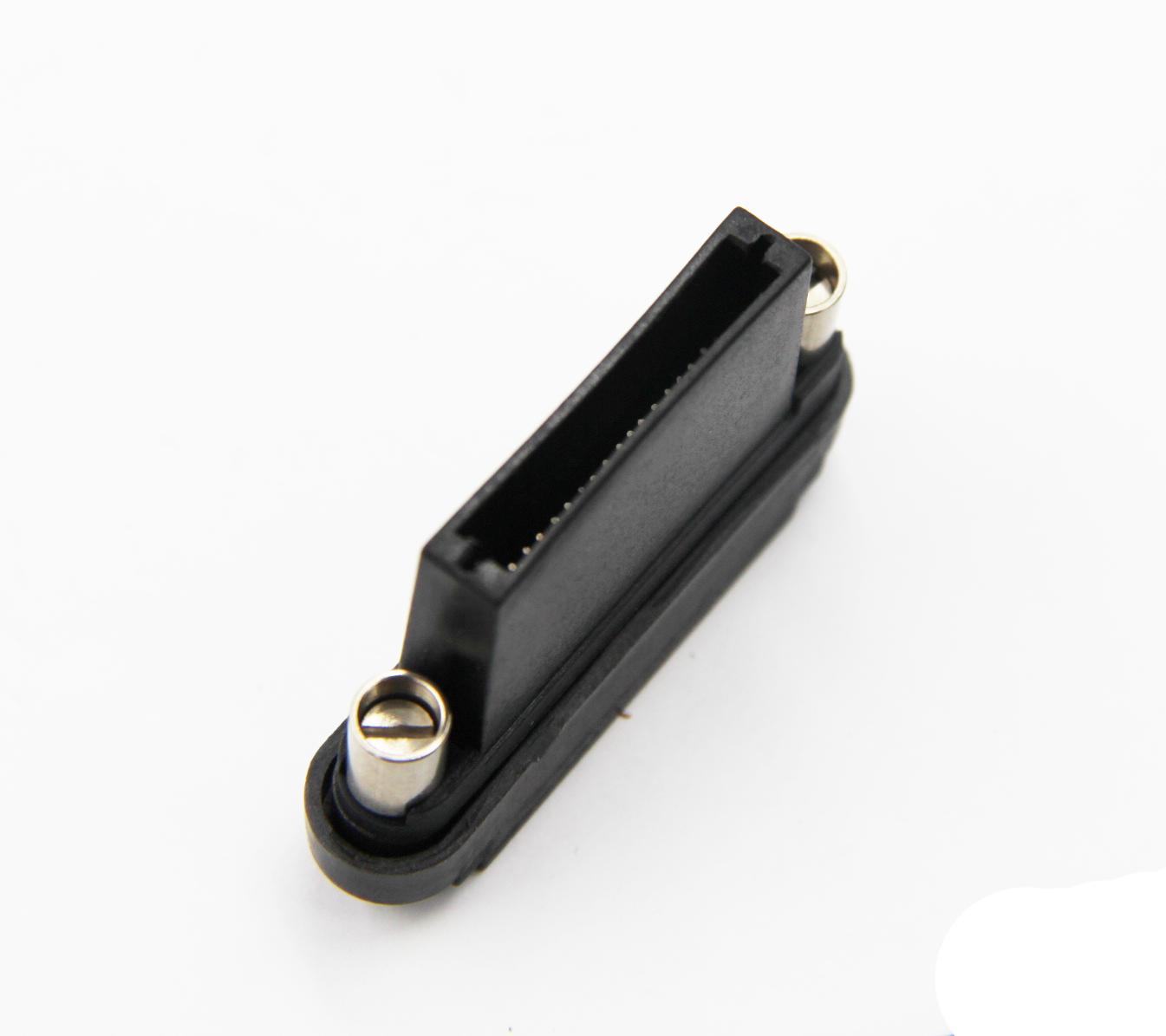

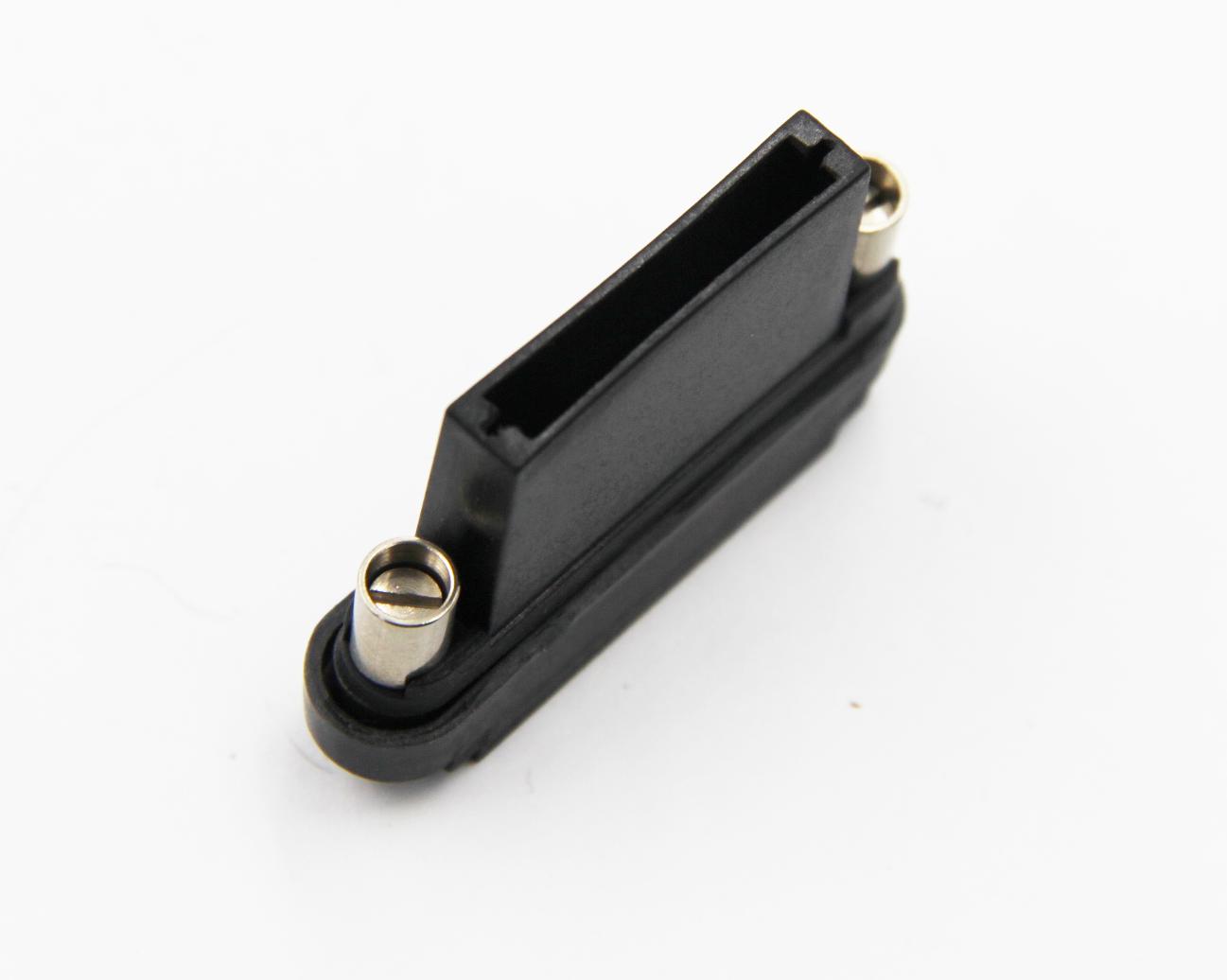

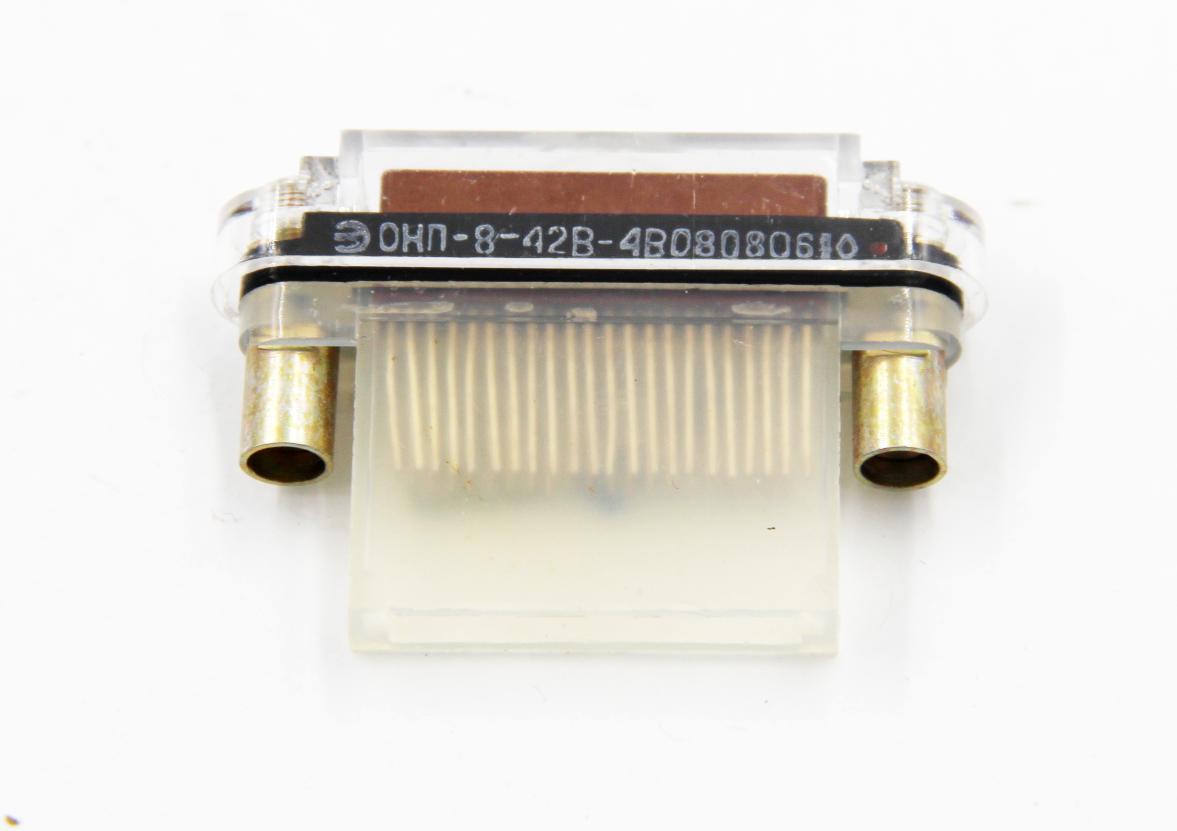

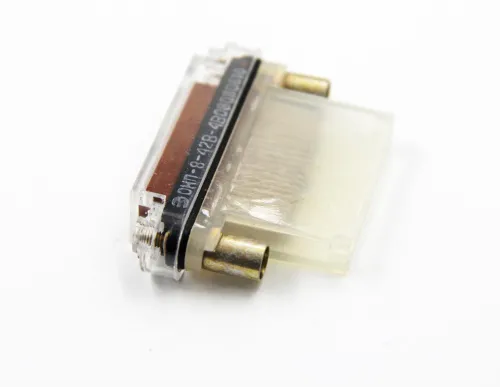

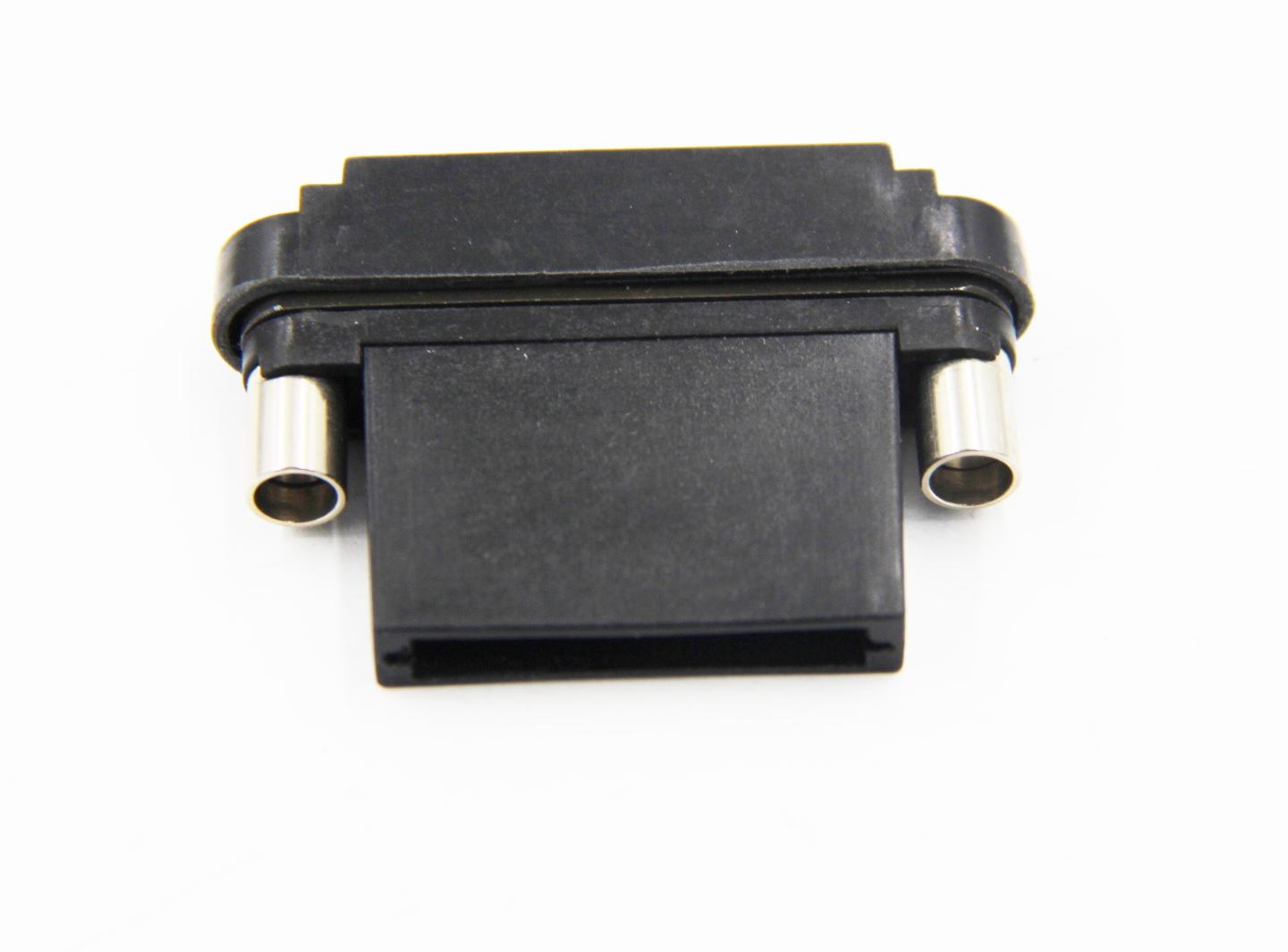

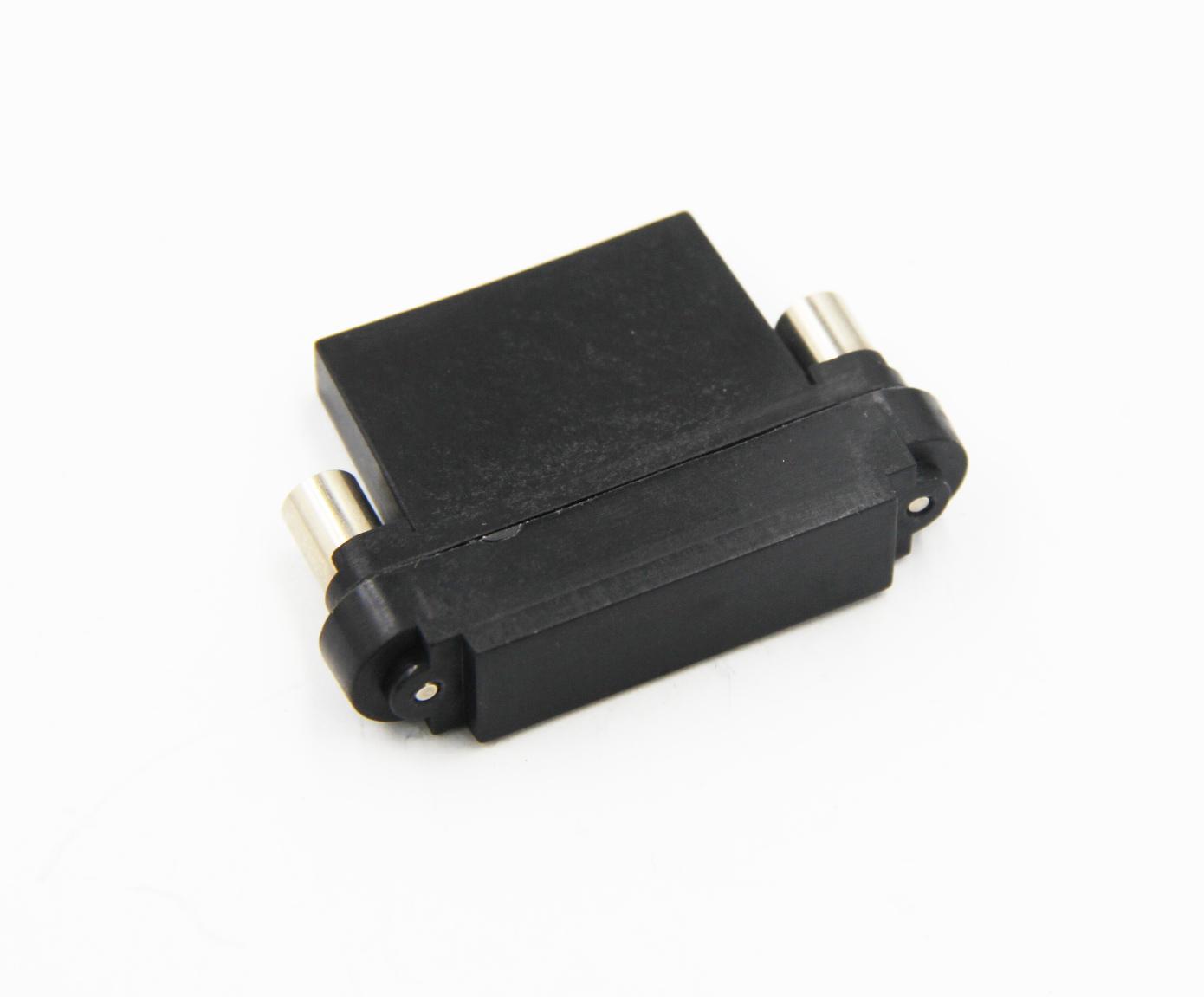

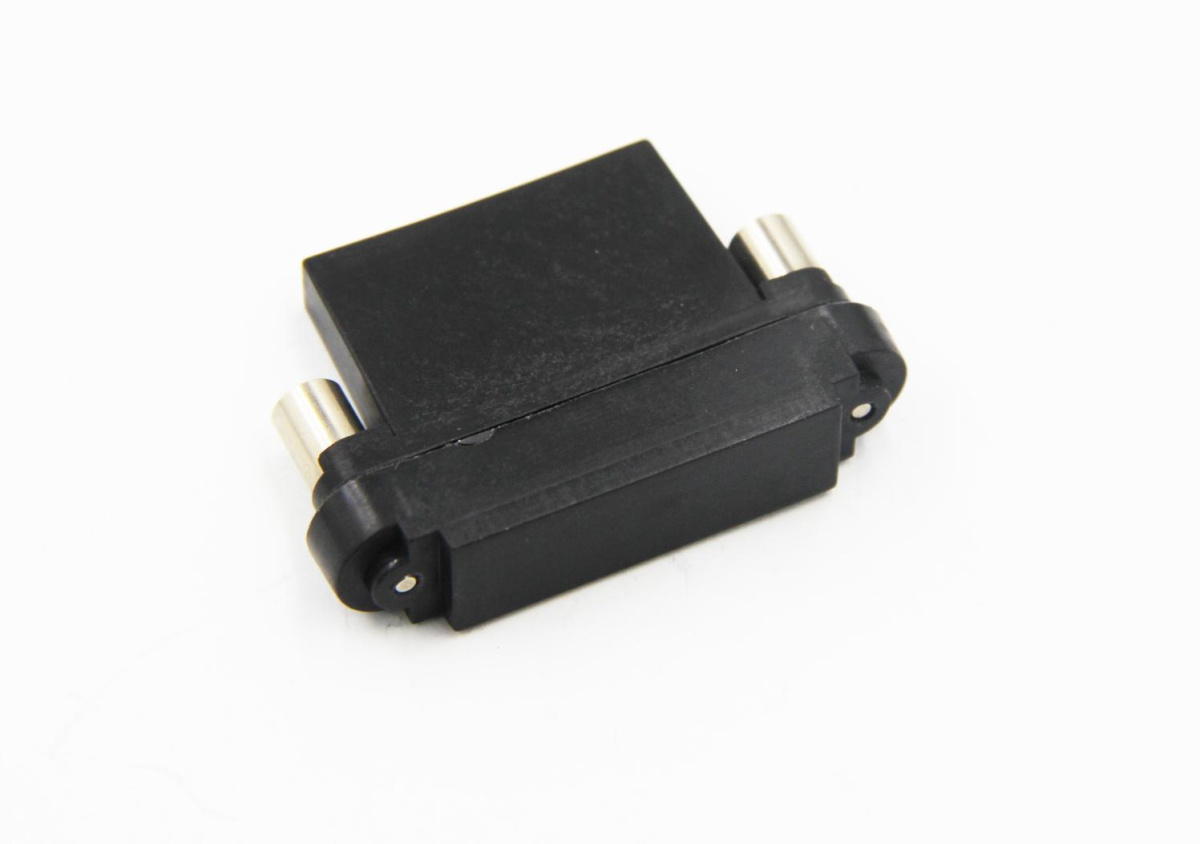

Соединители состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения.
Вилка изготавливается с прямым кожухом, розетка без кожуха, устанавливаемая с внутренней или наружной стороны стенки прибора.
Отдельно, по заказу, к розеткам может поставляться кожух монтажный.
Соединители ОНП-ЖИ-8 экранированные с токопроводным покрытием корпусных деталей.
Покрытие контактов: серебро, золото.
Соединители предназначены для внутреннего монтажа в соответствии с техническими условиями АСЛР.434410.023ТУ (НКЦС.434410.124ТУ), ОС ОНП-ЖИ-8 в соответствии с техническими условиями НКЦС.434410.901ТУ.
Взаимосочленяемы с соединителями ОНП-ЖИ-8 по НЩ0.364.021ТУ и с соединителями СНПЗЗ9 по ЦСКН.430421.004ТУ, ОС СНП339 по ЦСКН.430421.020ТУ.

Структура условного обозначения:

ОНП-ЖИ-8-42/46х8-В38-4В
ОНП-ЖИ-8  - тип соединителя;
42 - количество контактов;
46х8 - условный размер (длина и ширина);
В - вид контактов: В - вилка, Р - розетка;
29 - конструктивное исполнение:
   - 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
   - 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
   - 38 - вилка кабельная;
4 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.
Смена температур (с учетом температуры перегрева контактов) - от -60° С до +95° С.
Атмосферное пониженное давление рабочее - 13∙мПа (10-6 мм рт. ст.).

Допустимая синусоидальная вибрация для соединителя ОНП-ЖИ-8-42/46х8-Р29-1-В:
- диапазон частот - от 1 Гц до 5 кГц;
- ускорение - 400 м/с2.

Одиночные удары:
- ускорение - 15 000 м/с2;
- длительность - от 0,1 мс до 2 мс.

Многократные удары:
- ускорение - 1500 м/с2;
- длительность - от 1 мс до 5 мс.
Ускорение линейной нагрузки - 1962 м/с2.
