Описание товара

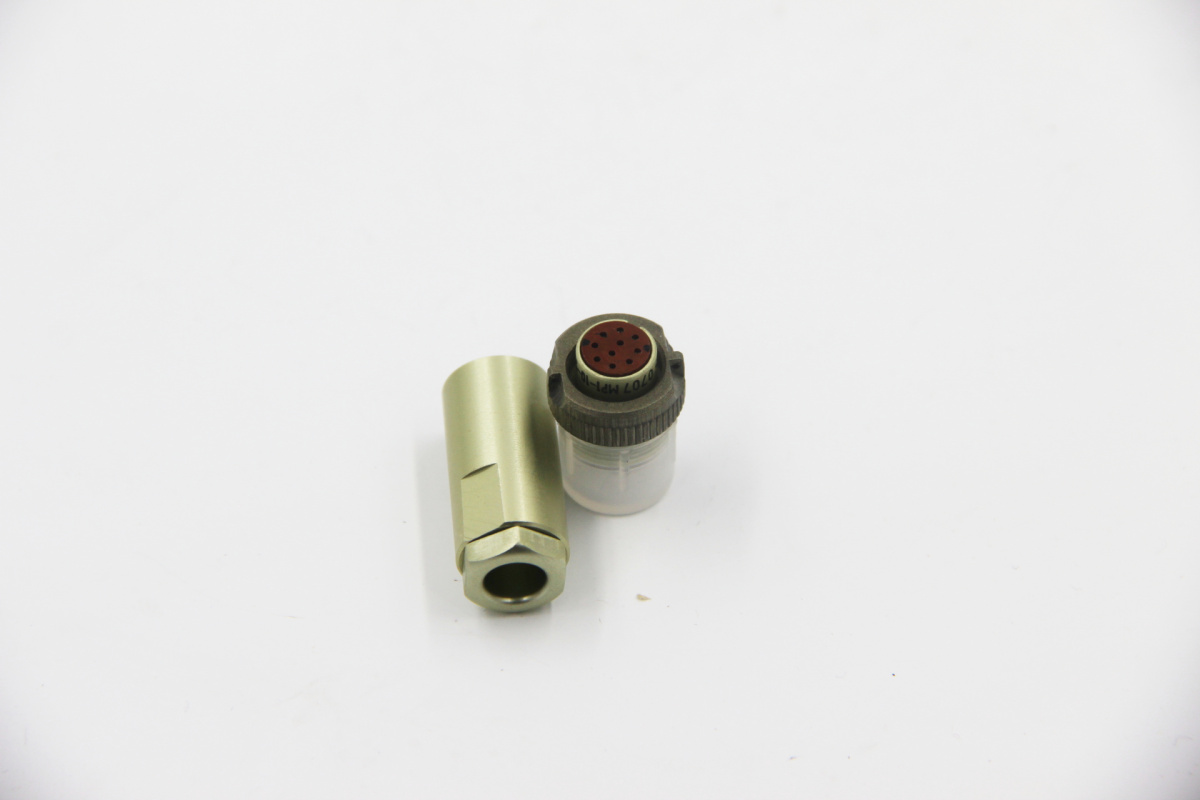

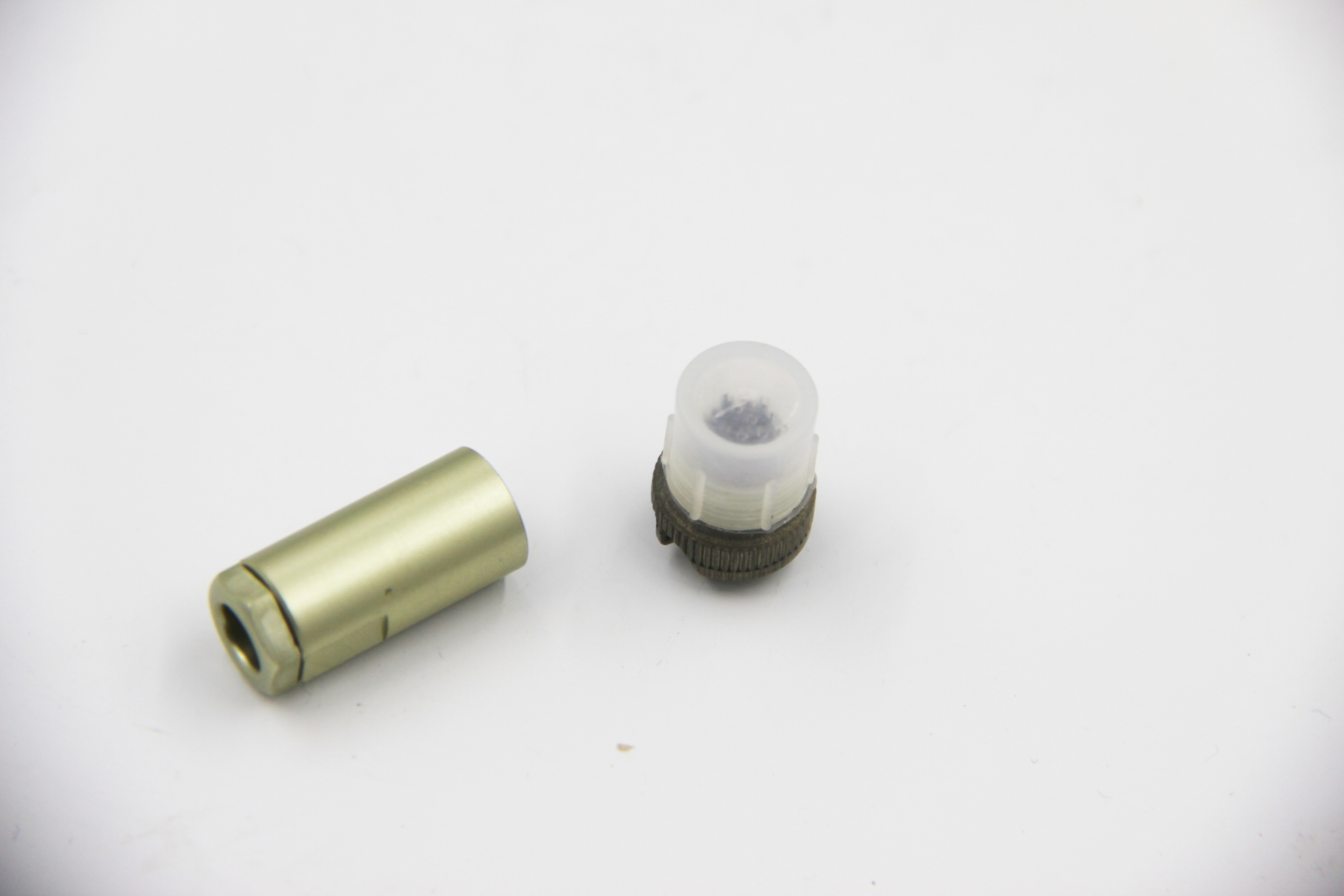

МР1-10-1-В вилка приборная предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Сфера применения - в РЭА для авиации, космической техники, энергетики, транспорта, связи, автоматики, в ЭВМ, компьютерах, телерадиоаппаратуре.
Структура условного обозначения:
МР1-10-1-В
МР1 - тип соединителя.
Н - только для негерметичной приборной вилки.
10 - количество контактов.
1 - конструктивное исполнение:
- 1 - вилка приборная резьбового сочленения с серебряными контактами;
- 2 - вилка приборная резьбового сочленения с золочеными контактами;
- 3 - вилка приборная врубного сочленения с серебряными контактами;
- 4 - вилка приборная врубного сочленения с золочеными контактами;
- 5 - розетка кабельная резьбового сочленения с серебряными контактами;
- 6 - розетка кабельная резьбового сочленения с золочеными контактами;
- 7 - розетка приборная врубного сочленения с серебряными контактами;
- 8 - розетка приборная врубного сочленения с золочеными контактами.
В - всеклиматическое исполнение.
| Технические параметры соединителей МР1, МР1Н: |
|---|
| Общее количество контактов: | 10, 19, 30, 50, 76, 102 |
| Сопротивление контактов, не более, МОм: | 10 |
| Максимальный токовая нагрузка на одиночный контакт, А: | 3 |
| Максимальный токовая нагрузка на соединитель, А: | 5....51 |
| Максимальное рабочее напряжение, В: | 150 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 147 (15) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1471 (1500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 343 (35) |
| Линейные нагрузки с ускорением, м/с2: | 490 |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3·10-4 (10-6) |
| Повышенная относительная влажность воздуха при температуре +35 °С: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | -60....+105 |
| Минимальная наработка, часов: | 5000 - МР1, 10000 - МР1Н |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 15 |
