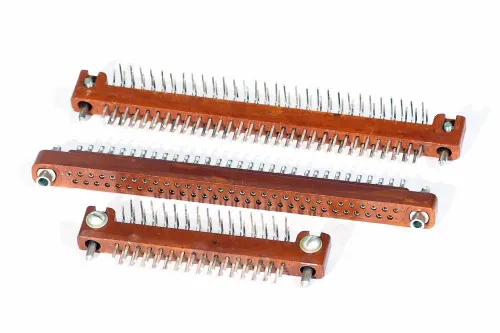

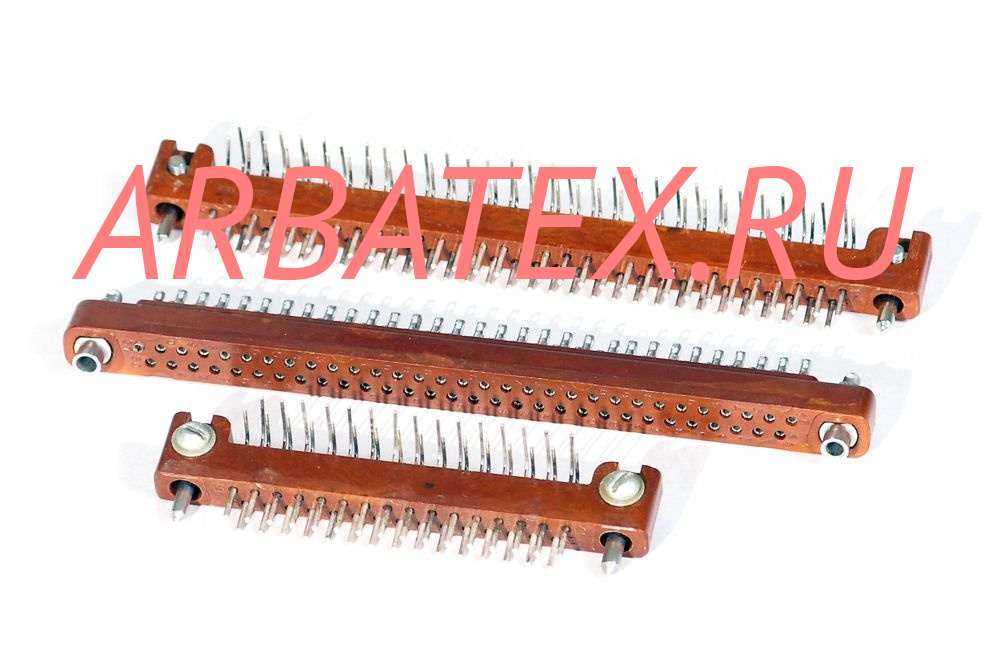

Соединители электрические низкочастотные прямоугольные для для печатного монтажа ГРПП3-46ШП-В, предназначенные для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В и силе тока до 1,5 А.
Условные обозначения соединителей ГРПП3-46/16ШП-В:
ГРПП - тип соедининения
3- порядковый номер разработки.
14, 24, 36, (36)24*, (36)16, 46, (46)24, 58 - количество контактов;
- (36)24* - в изоляторе с 36 контактными отверстиями установлено 24 контакта.
Часть соединителя:
- Ш - вилка;
- Г - розетка.
Конструктивное исполнение хвостовика контактного гнезда:
- д - с прямым удлиненным хвостовиком;
- отсутствие буквы - с нормальным хвостовиком.
Конструктивное исполнение:
- 1 - блочная часть;
- отсутствие буквы - кабельная часть;
- П - наличие ориентации.
Всеклиматическое исполнение - В по ГОСТ В 20.39.404-81.
Технические условия - Ке0.364.003 ТУ.
Вид климатического исполнения - В2.1 по ГОСТ 15150-69.
Технические условия - ВКШУ.434416.001 ТУ.
Вид покрытия контактов - серебро.
Пример: соединитель ГРПП3-46Гх1П.
Это значит: соединитель типа ГРПП (ГРПП), 3 номер разработки (3), 46 контакты (46), розетка (Г), с утолщенным хвостовиком (х), блочная часть (1), наличие ориентации (П).
Варианты исполнения разъёмов ГРПП3 в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.
| Технические параметры соединителей ГРПП3: |
|---|
| Общее количество контактов: | 14, 24, 36, (36)24, (36)16, 46, (46)24, 58 |
| Сопротивление контактов, не более, Ом: | 0,008 |
| Рабочий ток на контакт, А: | 0,5; 1 |
| Максимальное рабочее напряжение, В: | 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 20000 |
| Электрическая прочность изоляции, В: | 500 |
| Емкость между любыми контактами, не более, пФ: | 2 |
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g): |
1....5000
300 (30) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 500 (50) |
| Линейное ускорение, м/с2 (g): | 1000 (100) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,33x10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +115 |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
| Минимальная наработка, часов: | 15000 |
| Количество сочленений-расчленений: | 1000 |
| Срок сохраняемости, лет: | 25 |
