Описание товара
Электрический соединитель (разъём) — электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей. Обычно состоит из двух или более частей: вилки (той части соединителя, из которой выступают штыри (штыревые контакты)) и соответствующей ей розетки (той части соединителя, в которой находятся углубления для штырей (гнездовые контакты)).
Штепсельная розетка — соединитель, присоединенный к аппарату или к конструктивному элементу, или к подобному. В маркировке обозначается буквой “Р”, например “Р АЭР-72М”.
Штепсельная вилка — соединитель, присоединенный к кабелю. В маркировке обозначается буквой “В”, например “В АЭР-72М”.
Структура условного обозначения:

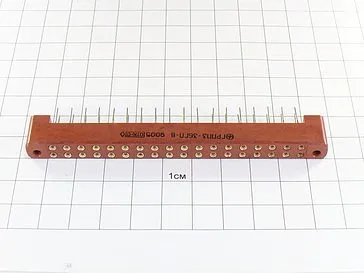

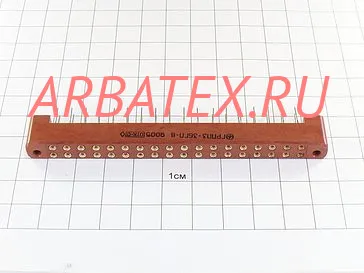

ГРПП3-36ГП-В
ГРПП - соединитель прямоугольный, с гиперболоидными гнездами для печатного монтажа;
3 - порядковый номер разработки;
36 - количество контактов;
Г - часть соединителя : Ш - вилка , Г - розетка;
Д - конструктивное исполнение хвостовика контактного гнезда: Д - с прямым удлиненным хвостовиком; отсутствие буквы - с нормальным хвостовиком;
П – наличие ориентации;
1 - конструктивное исполнение: 1 - блочная часть; отсутствие цифры - кабельная часть;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
Технические параметры соединителей ГРПП3: |
---|
Общее количество контактов: | 14, 24, 36, (36)24, (36)16, 46, (46)24, 58 |
Сопротивление контактов, не более, Ом: | 0,008 |
Рабочий ток на контакт, А: | 0,5; 1 |
Максимальное рабочее напряжение, В: | 100 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 20000 |
Электрическая прочность изоляции, В: | 500 |
Емкость между любыми контактами, не более, пФ: | 2 |
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): | 1....5000 300 (30) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (500) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 500 (50) |
Линейное ускорение, м/с2 (g): | 1000 (100) |
Атмосферное пониженное давление, Па (мм рт.ст.): | 1,33x10-4 (10-6) |
Рабочая температура окружающей среды, °C: | от -60 до +85 |
Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +115 |
Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
Минимальная наработка, часов: | 15000 |
Количество сочленений-расчленений: | 1000 |
Срок сохраняемости, лет: | 25 |
