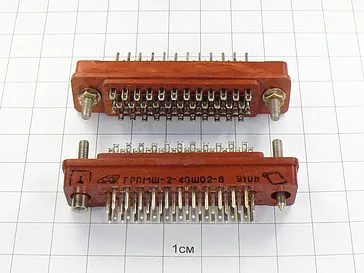

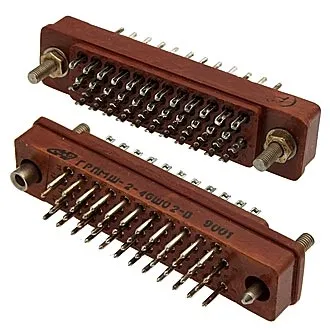

ГРПМШ-2-46ШО2В

ГРПМШ-2-46ШО2В соединители прямоугольные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

Соединители ГРПМШ-2 используются в народном хозяйстве.

Условные обозначения:

Вилка (розетка) ГРПМШ-2-30(40,46,62)Ш(Г)О(Пл)-2(О)-В, где:

ГРПМШ - тип соединителя - соединитель прямоугольный, малогабаритный со штампованными контактами.
2 - порядковый номер разработки.
30, 40, 46, 62 - количество контактов.

Тип контакта:
- Ш - вилка;
- Г - розетка.

Вид исполнения:
- О - обычное исполнение;
- Пл - плавающее исполнение.

Покрытие рабочей части контактов:
- 2 - покрытие контактов серебро;
- О - покрытие контактов олово-висмут.
В - всеклиматическое исполнение.

НЩО.364.034 ТУ, бРО.364.091 ТУ - обозначение технических условий.

Пример: разъём ГРПМШ-2-30ШО-2-В.
Это значит: соединитель типа ГРПМШ - соединитель прямоугольный, малогабаритный со штампованными контактами (ГРПМШ), 2-ой порядковый номер разработки (2), 30 контактов (30), вилка (Ш), обычное исполнение (О), покрытие контактов серебром (2), всеклиматическое исполнение (В).

Варианты исполнения изделия соединитель ГРПМШ-2 в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.

Технические характеристики ГРПМШ-2:

Рабочий ток на каждый контакт соединителя при его равномерной нагрузке - 3 А.

Максимальное рабочее напряжение - не более 250 В (ампл.).

Сопротивление контактов изделия соединитель ГРПМШ-2 - не более 5 мОм.

Сопротивление изоляции - не менее 5000 мОм.

Электрическая прочность изоляции - 1200 В.

Шаг контактов в ряду - 3,5 мм.

Шаг между рядами - 3 мм.

Минимальная наработка на отказ - 5000 ч.

Число сочленений-расчленений - 1000.

Минимальный срок сохраняемости - 15 лет.

ГРПМШ-2 вилки и розетки имеют однотипные и смешанные направляющие элементы-ловители.

Контакты вилки «плавающие», состоят из двух частей соединенных оплавлением.

Розетки ГРПМШ-2 имеют «плавающие контакты».

Хвостовики контактов вилок и розеток - для объемного монтажа.
