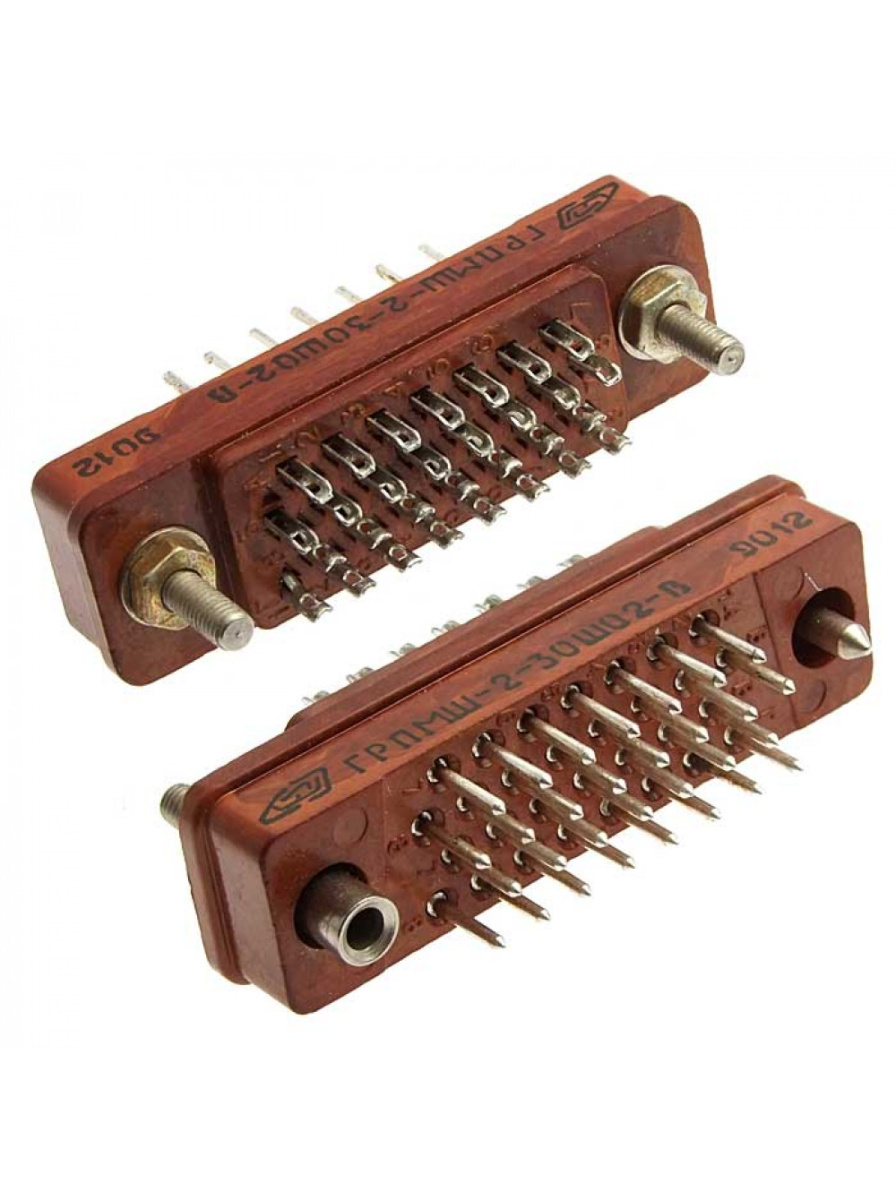

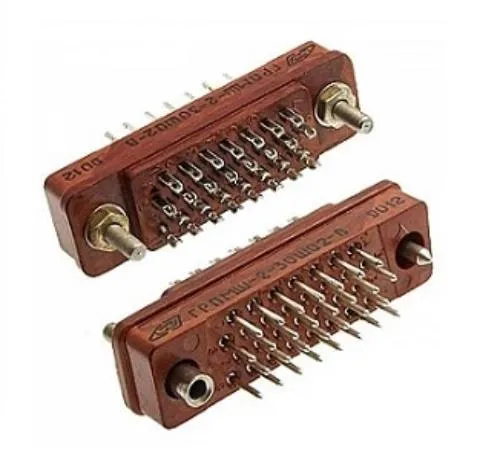

ГРПМШ2-30ШО-О

Соединители электрические низкочастотные прямоугольные ГРПМШ2-30ШО2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для объемного монтажа.

Пример: разъём ГРПМШ-2-30ШО-2-В.
Это значит: соединитель типа ГРПМШ - соединитель прямоугольный, малогабаритный со штампованными контактами (ГРПМШ), 2-ой порядковый номер разработки (2), 30 контактов (30), вилка (Ш), обычное исполнение (О), покрытие контактов серебром (2), всеклиматическое исполнение (В).

Варианты исполнения изделия соединитель ГРПМШ-2 в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Относительная влажность при +35° С - до 98%.

Пониженное рабочее атмосферное давление - 10^-12 мм рт. ст.

Синусоидальная вибрация для изделия разъём ГРПМШ-2:

- в диапазоне частот - от 1 Гц до 2500 Гц;

- с ускорением - 150 м/с².

Климатическое исполнение - всеклиматическое (В).

Технические параметры соединителей ГРПМШ-2:
Общее количество контактов:	30, 46, 62
Сопротивление контактов, не более, МОм:	5
Рабочий ток на контакт, А:	3
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1200
Емкость между любыми соседними контактами, не более, пФ:	3
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2500 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Линейное ускорение, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
