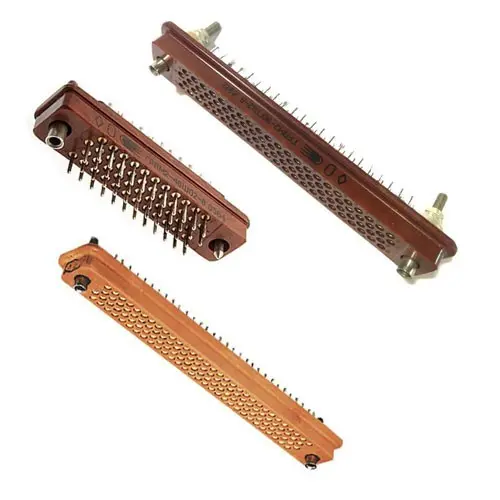

ГРПМ9 18ГМ2В

Соединители состоят из двух частей: вилки и розетки.
Покрытие контактов - золото, серебро.
Метод монтажа - пайка.
Шаг между контактами - 3,75 мм.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями Ке0.364.009 ТУ.

Структура условного обозначения:

ГРПМ9-18ГС2-В
ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами;
9 - порядковый номер разработки;
18 - количество контактов;
Г - тип контакта : Ш - штыревой, Г - гнездовой;
С - конструктивное исполнение: У - вилка с угловым выводом для печатного монтажа; П - розетка с прямым выводом для печатного монтажа (без гребенки); С - розетка с прямым выводом для струнного (объемного) монтажа (с гребенкой); Н - вилка с выводами для печатного монтажа внахлест;
М - модернизированный;
2 - покрытие контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81

Технические параметры соединителей ГРПМ9:
Общее количество контактов:	14, 18, 30, 31, 42, 52, 62
Сопротивление контактов, не более, Ом:	0,008
Рабочий ток, А:	2
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1200
Емкость между любыми контактами, не более, пФ:	2,5
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....4000 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Линейное ускорение, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
