ГРПМ5-35Ш2-В

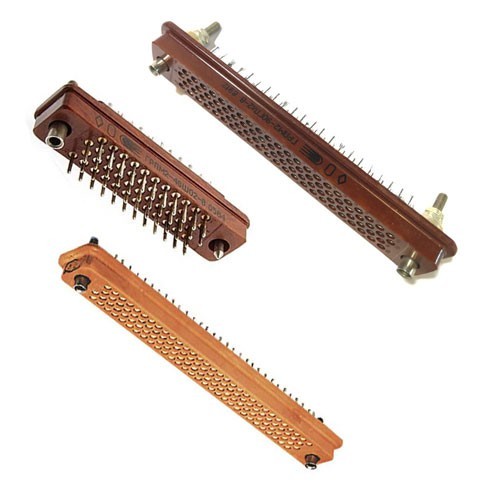

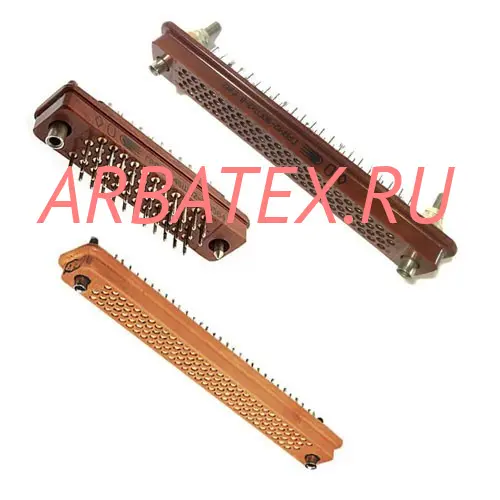

ГРППМ5 соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Сфера применения: для объёмного и печатного монтажа.

Условные обозначения изделий разъёмы ГРППМ5:

Вилка (Розетка) ГРППМ5-35(48,57,64,90)Ш(Г)О(-)1(2)-В, где:

ГРППМ - тип соединителя - соединитель низкочастотный прямоугольный малогабаритный.
5 - порядковый номер разработки.
Также существуют соединители: ГРППМ6, ГРППМ7, ГРППМ8, ГРППМ10.

35, 48, 57, 64, 90 - количество контактов.
Часть соединителя:
- Ш - вилка;
- Г - розетка.

Конструктивное исполнение:
- О - розетки неплавающие с контактами под объёмный монтаж;
- отсутствие буквы - вилки угловые под печатный монтаж.
Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.

В - всеклиматическое исполнение по ГОСТ В2.1 15150-69.
ВКШУ.434415.002 ТУ, Ке0.364.010 ТУ - обозначение технических условий.
Вид климатического исполнения - В2.1 по ГОСТ 15150-69.

Пример: соединитель ГРППМ5-35Ш2.

Это значит: соединитель типа ГРППМ (ГРППМ), 5 номер разработки (5), 35 контакты (35), вилка (Ш), наличие серебряного покрытия рабочей части контактов (2).

Варианты исполнения соединителей ГРППМ5 (вилок, розеток) в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.

Технические характеристики ГРППМ5:

Рабочий ток на контакт - не более 1 А.

Напряжение - 100 В.

Испытательное напряжение - 500 В.

Сопротивление контактов - не более 0,01 Ом.

Сопротивление изоляции - не менее 1000 МОм.

Емкость между контактами изделия разъём ГРППМ5:

- шаг 5 мм - не более 3 пФ;

- шаг 2,5 мм и 3 мм - не более 4 пФ.

Усилия расчленения контактов с контрольным калибром - не менее 0,2 Н (20 кгс).

Усилия расчленения соединителей - не менее 56 Н (5,6 кгс).

Число сочленений-расчленений - 250.

Минимальная наработка - 10 000 ч.

Минимальный срок сохраняемости - 12 лет.
