Описание товара

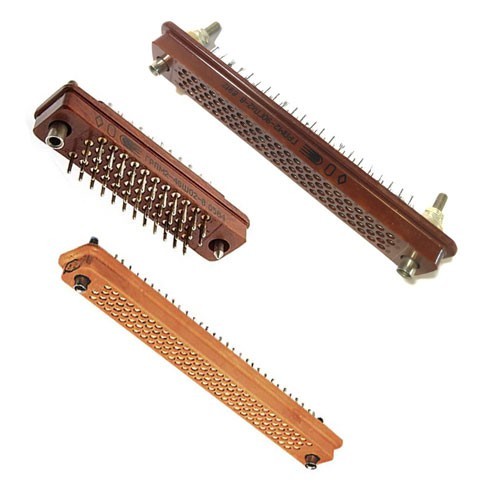

Соединители электрические низкочастотные прямоугольные для объемного монтажа типа ГРПМ3-36Г1П-В, предназначенные для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В и силе тока до 1,5 А.
Соединители состоят из двух частей: вилки и розетки.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями Ке0.364.003 ТУ.
Технические условия: Ке0.364.003 ТУ.
Структура условного обозначения:
ГРПМ3-36Г1П-В
ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами для объёмного монтажа;
3 - порядковый номер разработки;
36 - количество контактов;
Г - часть соединителя : Ш - вилка , Г - розетка;
П - конструктивное исполнение хвостовика контактного гнезда: Х - с утолщенным хвостовиком; П - с прямым удлиненным хвостовиком; отсутствие буквы - с нормальным хвостовиком;
1 - конструктивное исполнение: 1 - блочная часть; отсутствие цифры - кабельная часть;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
| Технические параметры соединителей ГРПМ3: |
|---|
| Общее количество контактов: | 14, 15, 31, 36,(36)24, (36)16, 46, 58, 61 |
| Сопротивление контактов, не более, Ом: | 0,008 |
| Рабочий ток на контакт, А: | 0,5; 1 |
| Максимальное рабочее напряжение, В: | 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 20000 |
| Электрическая прочность изоляции, В: | 500 |
| Емкость между любыми контактами, не более, пФ: | 3 |
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g): |
1....5000
300 (30) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 1500 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 500 (50) |
| Линейное ускорение, м/с2 (g): | 1000 (100) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,33x10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +115 |
| Повышенная относительная влажность воздуха при температуре 35°C, %: | 98 |
| Минимальная наработка, часов: | 15000 |
| Количество сочленений-расчленений: | 1000 |
| Срок сохраняемости, лет: | 25 |
