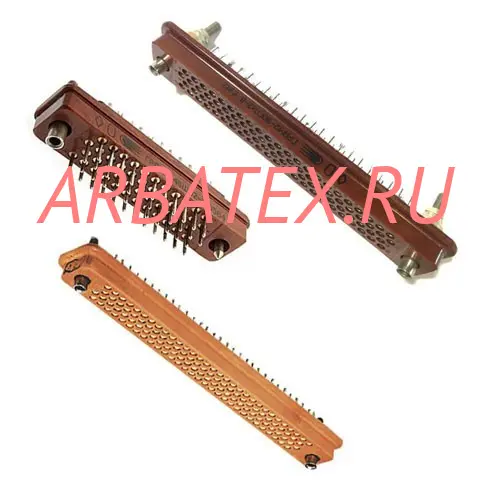

ГРПМ3-36/16Г-1П-В

ГРПМ3-36/16Г-1П-В соединитель электрический низкочастотный прямоугольный предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Разъёмы ГРПМ3-36/16Г-1П-В взаимозаменяемы и взаимосочленяемы.
Сфера применения: для соединения печатных плат с объёмным монтажом.

Условные обозначения соединителей ГРПМ3-36/16Г-1П-В:

Вилка (Розетка) ГРПМ3-14(15,31,36,(36)24,(36)16,46,58,61)Ш(Г)х(п)1П-В, где

ГРПМ3-36/16Г-1П-В - тип соединителя - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.
Также существуют соединители ГРПП3.

3 - порядковый номер разработки.
14, 15, 31, 36, (36)24*, (36)16, 46, 58, 61 - количество контактов;
- (36)24* - в изоляторе с 36 контактными отверстиями установлено 24 контакта.
Часть соединителя:
- Ш - вилка;
- Г - розетка.

Конструктивное исполнение хвостовика контактного гнезда:
- х - с утолщенным хвостовиком;
- п - с прямым удлиненным хвостовиком;
- отсутствие буквы - с нормальным хвостовиком.
Конструктивное исполнение:
- 1 - блочная часть;
- отсутствие буквы - кабельная часть;
- П - наличие ориентации.

Вид климатического исполнения - В по ГОСТ В 20.39.404-81; В2.1 по ГОСТ 15150-69.
Ке0.364.003 ТУ, ВКШУ.434416.001 ТУ, ЦСНК.430421.017 ТУ - обозначение технических условий.
Вид покрытия контактов - серебро.

Пример: соединители ГРПМ3-14Г1П.
Это значит: соединитель типа ГРПМ (ГРПМ), 3 номер разработки (3), 14 контакты (14), розетка (Г), блочная часть (1), наличие ориентации (П).

Варианты исполнения разъёмов ГРПМ3 в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.

Технические характеристики ГРПМ3:

Рабочий ток на контакт:
- с количеством контактов 14, 16, 24, 36, 46, 58 - не более 0,5 А;
- с количеством контактов 15, 31, 61 - 1 А.
Максимальное напряжение - не более 100 В.
Сопротивление контактов ГРПМ3:
- для исполнений печать-печать - не более 0,008 Ом;
- для исполнений печать-объём, объём-объём - 0,005 Ом.

Сопротивление изоляции - не менее 20 000 МОм.
Электрическая прочность изоляции - 500 В.
Емкость между контактами - не более 3 пФ.
Усилия расчленения соединителей - от 35 Н до 140 Н (от 3,5 кгс до 14 кгс).

Усилия расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).
Число сочленений-расчленений - 1000.
Минимальная наработка - 15 000 ч.
Минимальный срок сохраняемости - 25 лет.
