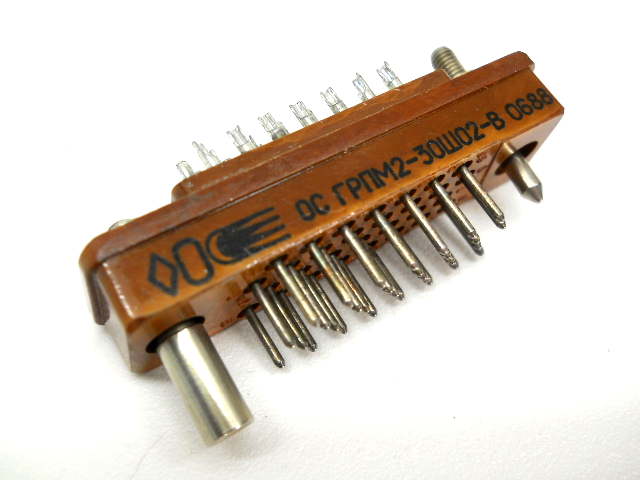

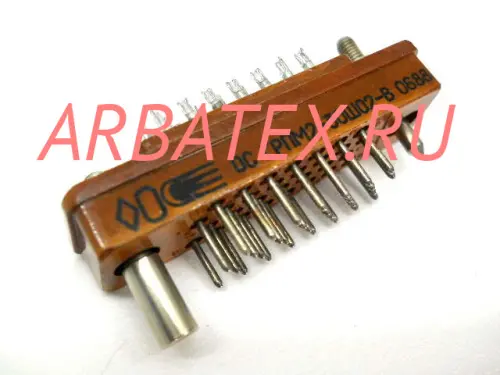

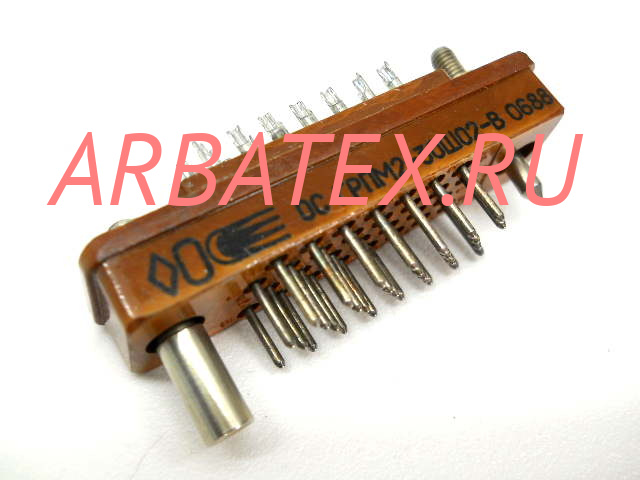

ГРПМ2У-30ШО2В

ГРПМ2 соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Разъёмы ГРПМ2 взаимозаменяемы и взаимосочленяемы.
Сфера применения: для соединения печатных плат с объёмным монтажом.

Условные обозначения соединителей ГРПМ2:

Вилка (розетка) ГРПМ2-30(46, 62, 90, 122)Ш(Г)О(Оу,Пл)2(1)В, где
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.
2 - порядковый номер разработки.
30, 46, 62, 90, 122 - количество контактов.
Тип контакта:
- Ш - штыревой;
- Г - гнездовой.
Конструктивное исполнение:
- О - обычное;
- Оу - обычное усиленное;
- Пл - плавающее.
Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81 (В2.1 по ГОСТ 15150-69.).
ВКШУ.430429.009 ТУ; ТУ У 32.1-14308479-005-2004 - обозначение технических условий.
Пример: соединитель ГРПМ2-90ШО2
Это значит: соединитель типа ГРПМ (ГРПМ), 2 номер разработки (2), 90 контакты (90), вилка (Ш), для объёмного монтажа (О), наличие серебряного покрытия рабочей части контактов (2).
Варианты исполнения соединителей (вилок, розеток) в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.

Технические характеристики ГРПМ2:

Рабочий ток на контакт - не более 2 А; 3 А.

Максимальное напряжение - 250 В.

Сопротивление контактов - не более 5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Электрическая прочность изоляции - 1200 В.

Емкость между контактами - не более 3 пФ.

Усилия расчленения соединителей - от 50 Н до 200 Н (от 5 кгс до 20 кгс).

Число сочленений-расчленений - 1000.

Минимальная наработка - 7500 ч.

Минимальный срок сохраняемости - 25 лет.
