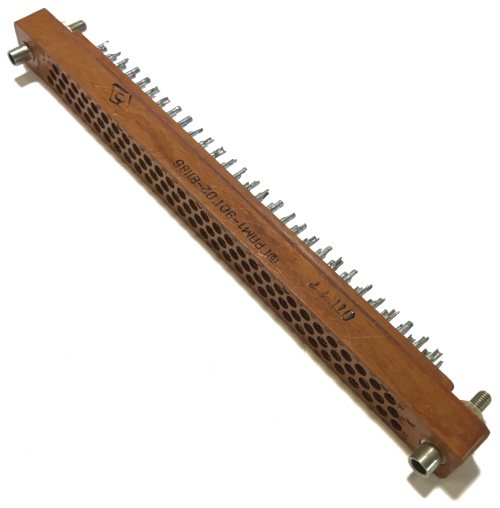

ГРПМ1У-90ГО2-В

ГРПМ1У соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частота - до 3 МГц) и импульсного токов.

Разъёмы ГРПМ1У взаимозаменяемы и взаимосочленяемы с соединителями типа ГРПМ1 Ке0.364.006 ТУ.

Сфера применения: для соединение печатных плат с объёмным монтажом и печатных плат между собой.

Условные обозначения соединителей ГРПМ1У:

Вилка (розетка) ГРПМ1У-31(45,61,90,122)Ш(Г)О(П,У)1(2)В, где:

ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.
1 - порядковый номер разработки.
У - Украина.
31, 45, 61, 90, 122 - количество контактов.
Тип контакта:
- Ш - штыревой;
- Г - гнездовой.
Тип хвостовика:
- О - для объёмного монтажа;
- П - для прямого монтажа в отверстие печатной платы;
- У - для углового монтажа в отверстие печатной платы.
Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
ВКШУ.434416.007 ТУ - обозначение технических условий.

Пример: соединитель ГРПМ1У-90ГО2
Это значит: соединитель типа ГРПМ (ГРПМ), 1 номер разработки (1), произведено в Украине (У), 90 контакты (90), розетка (Г), для объёмного монтажа (О), наличие серебряного покрытия рабочей части контактов (2).

Варианты исполнения соединителей (вилок, розеток) в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.
