ГРПМ1У-45ШУ1-В

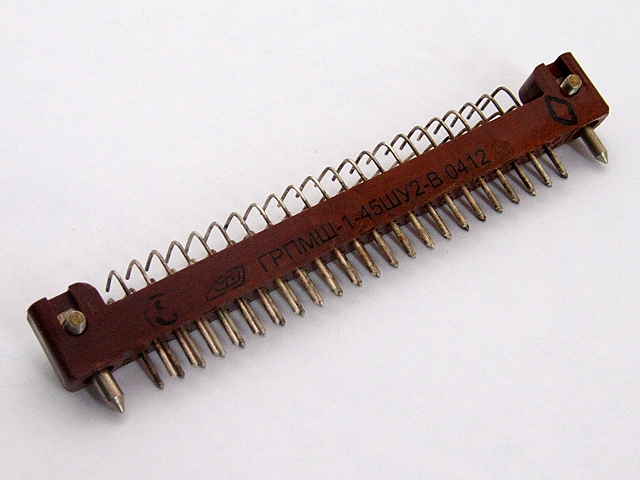

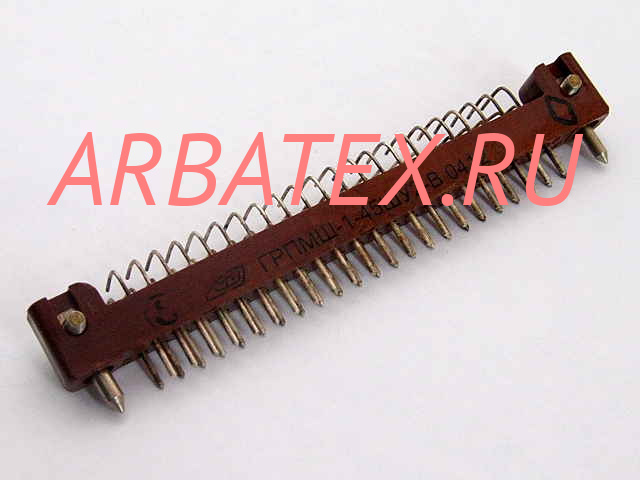

ГРПМ1У-45ШУ2В вилка прямоугольная предназначена для работы в электрических цепях постоянного, переменного, импульсного токов, обеспечивает соединение печатных плат, хвостовики для углового монтажа в отверстие печатной платы.


Условное обозначение:

Вилка ГРПМ1У-45ШУ2В, где:

ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.
1У - порядковый номер разработки.

45 - количество контактов.
Ш - вилка.
У - хвостовики для углового монтажа в отверстие печатной платы.

2 - серебряное покрытие контактов.
В - всеклиматическое исполнение.

Технические характеристики ГРПМ1У-45ШУ2В:

Рабочий ток на контакт - не более 2 А.
Максимальное напряжение - 250 В.

Сопротивление контактов - не более 8 мОм.
Сопротивление изоляции ГРПМ1У-45ШУ2В - не менее 5000 МОм.

Испытательное напряжение - 1200 В.
Емкость между контактами вилки ГРПМ1У-45ШУ2В - не более 2,5 пФ.

Усилия расчленения контактов с контрольным калибром - 0,3 Н (0,03 кгс).
Усилия расчленения соединителей - не менее от 75 Н до 196 Н (от 7,5 кгс до 20 кгс).

Число сочленений-расчленений - 1000.
Минимальная наработка - 5000 ч.
Минимальный срок сохраняемости - 25 лет.

Габаритные размеры - 102×21×7,5 мм.
Масса - не более 20 г.

Варианты исполнения изделие разъём ГРПМ1У-45ШУ2В в зависимости от вида приёмки:
- отдел технического контроля - ГРПМ1У-45ШУ2В ОТК;
- особо стойкие (особо стабильные) - ОСГРПМ1У-45ШУ2В, ГРПМ1У-45ШУ2В ОС;
- приемка заказчика - ГРПМ1У-45ШУ2В ПЗ;
- военная приемка - ГРПМ1У-45ШУ2В ВП.

Условия эксплуатации:

Синусоидальная вибрация:
- диапазон частот - от 5 Гц до 4000 Гц;
- амплитуда ускорения - 300 м/с2.

Акустический шум для ГРПМ1У-45ШУ2В:
- диапазон частот - от 50 Гц до 10 000 Гц;
- уровень звукового давления - 150 дБ.

Механический удар одиночного действия:
- пиковое ударное ускорение - 1500 м/с2;
- длительность действия - от 0,2 мс до 1 мс.

Механический удар многократного действия:
- пиковое ударное ускорение - 400 м/с2;
- длительность действия - от 2 мс до 10 мс.

Линейное ускорение соединителя ГРПМ1У-45ШУ2В - 500 м/с2.
Атмосферное пониженное рабочее давление - 1,3·10-4 Па (10-6 мм рт. ст.).

Температура среды
- пониженная - (-60° С);
- повышенная - +85° С;
Смена температур - от -60° С до +115° С.
