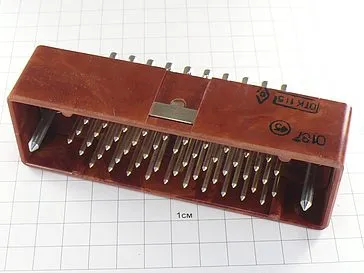

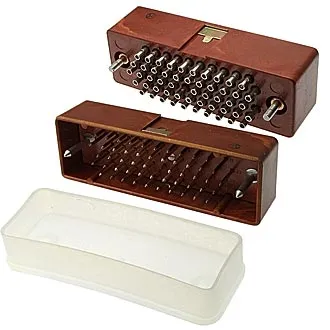

В7Р-52 вилка

7Р-52 вилка блочная (В7Р-52) электрическая низкочастотная прямоугольная предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока.

Условные обозначения:

Вилка В7Р-52, где:

В - вилка.

7Р - тип соединителя.

52 - количество контактов.

Технические характеристики вилки блочной 7Р-52:

Ток на контакт - 10 А.

Максимальное рабочее напряжение - 500 В.

Сопротивление контактов - не более 3 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Вид покрытия контактов - серебро.

Емкость между любыми контактами - не более 2,5 пФ.

Усилие расчленения контактов с контрольным калибром - от 0,5 Н до 1,5 Н (от 0,05 кгс до 0,15 кгс).

Усилие расчленения вилки блочной 7Р-52 - не более 360 Н (36 кгс).

Количество сочленений-расчленений - 500.

Минимальная наработка - 1500 ч.

Минимальный срок сохраняемости - 25 лет.

Варианты исполнения изделий вилки В7Р-52 в зависимости от вида приёмки:

- отдел технического контроля - В7Р-52 ОТК;

- особо стойкие (особо стабильные) - ОСВ7Р-52, В7Р-52 ОС;

- приемка заказчика - В7Р-52 ПЗ;

- военная приемка - В7Р-52 ВП.
