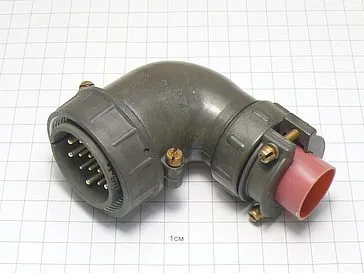

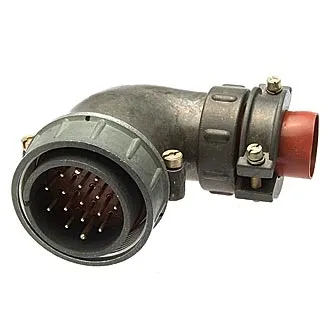

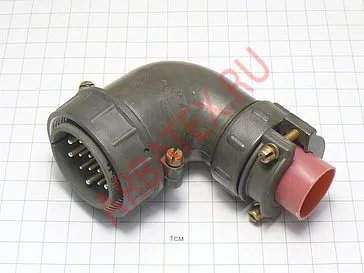

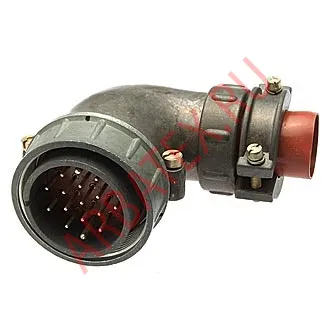

2РТТ40КУН14Ш22В

Описание разъёма 2РТТ40КУН14Ш22В

Общие характеристики
* Тип: Штепсельный разъем, серия 2РТТ. Это кабельная вилка, предназначенная для монтажа на кабель и использования в качестве подвижной части соединения.
* Назначение: Разъемы серии 2РТТ являются герметичными и термостойкими модификациями серии 2РТ. Они предназначены для работы в электрических цепях постоянного и переменного тока (до 3 МГц), а также в импульсных цепях. Обеспечивают высокую герметичность, надёжность и устойчивость к механическим нагрузкам (вибрация, удары), широкому диапазону температур и воздействию агрессивных сред, включая повышенное или пониженное давление.
* Конструкция: Круглый, с угловой ориентацией кабельного ввода. Сочленяется с соответствующей блочной розеткой (например, 2РТТ40БПН14Г22В или аналогичной).

Расшифровка маркировки
* 2РТТ: Обозначение серии разъемов. "ТТ" указывает на термостойкое и герметичное исполнение.
* 40: Условный размер корпуса. Указывает на диаметр корпуса разъема. Это относительно крупный разъем.
* К: Кабельный. Обозначает, что разъем предназначен для монтажа на кабель.
* У: Угловой. Обозначает угловой ввод кабеля в корпус разъема (кабель входит под углом 90 градусов к оси сочленения).
* Н: Неэкранированный. Отсутствие встроенного экрана для защиты от электромагнитных помех.
* 14: Количество контактов. Разъем имеет 14 рабочих контактов.
* Ш: Штыревой (мужской) тип контактов.
* 22В: Дополнительный индекс, который в серии 2РТТ указывает на тип покрытия контактов, климатическое исполнение и приемку.
* 2: Вероятно, тип покрытия контактов, часто это серебро или специальный сплав для надёжности.
* 2В: Может указывать на конкретное климатическое исполнение (например, для умеренного и холодного климата) и военную приемку. Буква В (военная приемка) гарантирует соответствие строгим стандартам качества и надёжности для эксплуатации в самых суровых условиях.

Ключевые параметры
* Количество контактов: 14 штук.
* Тип контактов: Штыревые (папа).
* Материал контактов: Обычно латунь или бронза с серебряным покрытием (или другим высококачественным сплавом) для обеспечения превосходной электрической проводимости и высокой коррозионной стойкости.
* Способ монтажа: Кабельный, для монтажа на электрический кабель.
* Ввод кабеля: Угловой (90 градусов), что удобно для ограниченного пространства.
* Экранирование: Отсутствует (неэкранированный).
* Рабочее напряжение: Высокое, до 700 В (амплитудное значение), в зависимости от модификации.
* Рабочий ток: До 25 А на контакт (для мощных контактов) или до 5-10 А (для маломощных контактов), в зависимости от их размера и сечения подключенного проводника.
* Диапазон рабочих температур: Очень широкий, благодаря термостойкому исполнению, обычно от -60°C до +155°C (или до +125°C).
* Герметичность: Высокая (герметичный), обеспечивает защиту от проникновения газов, жидкостей, пыли и поддержание вакуума/давления.
* Виброустойчивость и ударопрочность: Крайне высокие, соответствуют требованиям для авиационной и военной техники.
