2РТТ36КПЭ4Г17В

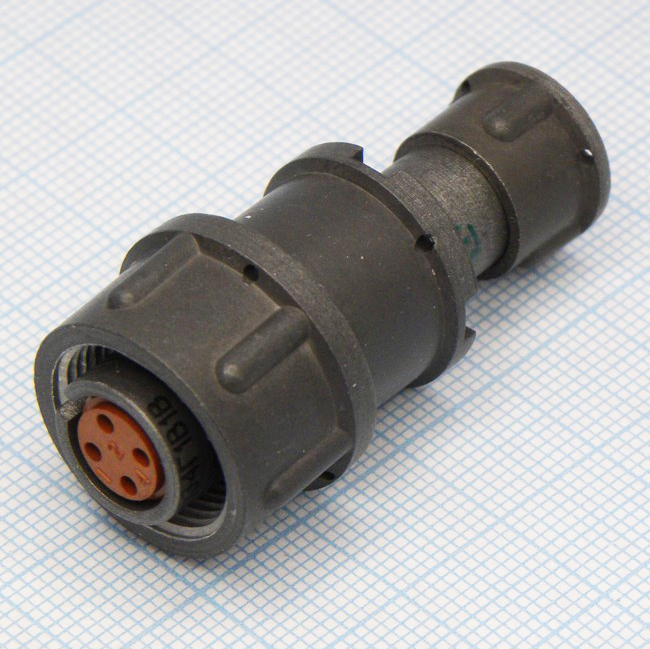

Розетка кабельная с прямым патрубком для экранированного кабеля 2РТТ36КПЭ4Г17В пылебрызгозащищенная, предназначена для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850В (амплитудное значение).



Условный размер корпусов, схемы расположения и количество контактов 1,5; 2,5; 3,5; 5,5; 9,0 мм.Покрытие контактов - серебро.Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120ТУ . Соединители 2РТТ по ГЕ0.364.120ТУ взаимосочленяемы с соединителями ШР.
2РТТ - тип соединителя - соединитель пылебрызгозащищенный.
12, 16, 20, 28, 32, 36, 40, 48, 55, 60 - условный размер корпуса.
Вид корпуса:
- Б - блочный;
- К - кабельный.
Вид патрубка:
- П -прямой;
- У - угловой.
Вид гайки патрубка:
- Э - для экранированного кабеля;
- Н - для неэкранированного кабеля.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 - количество контактов.
Часть соединителя:
- Ш - вилка;
- Г - розетка.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 28, 29, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42 - сочетание контактов.
Конструктивное исполнение:
- О - патрубки без резиновых кожухов, втулок и шайб;
- отсутствие буквы - патрубки с резиновыми кожухами, втулками и шайбами.
Покрытие контактов - серебро.
В - всеклиматическое исполнение.
ГЕ0.364.120 ТУ - обозначение технических условий.

Пример: соединитель 2РТТ20КПН4Г6-ОВ.
Это значит: соединитель типа 2РТТ (2РТТ), размер корпуса - 20 (20), кабельный корпус (К), прямой патрубок (П), наличие гайки для неэкранированного кабеля (Н),
