2РТТ20КПЭ3Г5В

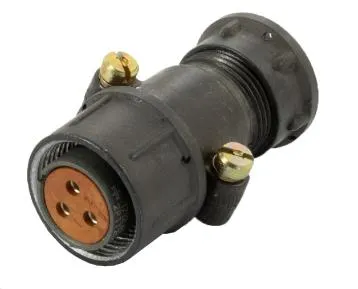

2РТТ20КПЭ3Г5В розетка кабельная с прямым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Условное обозначение:

Розетка 2РТТ20КПЭ3Г5В, где:

2РТТ - тип соединителя.

20 - условный размер корпуса.

К - кабельный.

П - с прямым патрубком.

Э - гайка патрубка для экранированного кабеля.

3 - количество контактов.

Г - розетка (штырь).

5 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20КПЭ3Г5В:

Рабочий ток контактов - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметры контактов - 2,5 мм.

Сопротивление электрического контакта - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Покрытие контактов - серебро.

Метод монтажа - пайка.

Сочленение - резьбовое.

Количество сочленений-расчленений изделий разъёмы 2РТТ20КПЭ3Г5В - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости - 15 лет.

Габаритные размеры:

- диаметр - 29,5 мм;

- длина - 60 мм.
