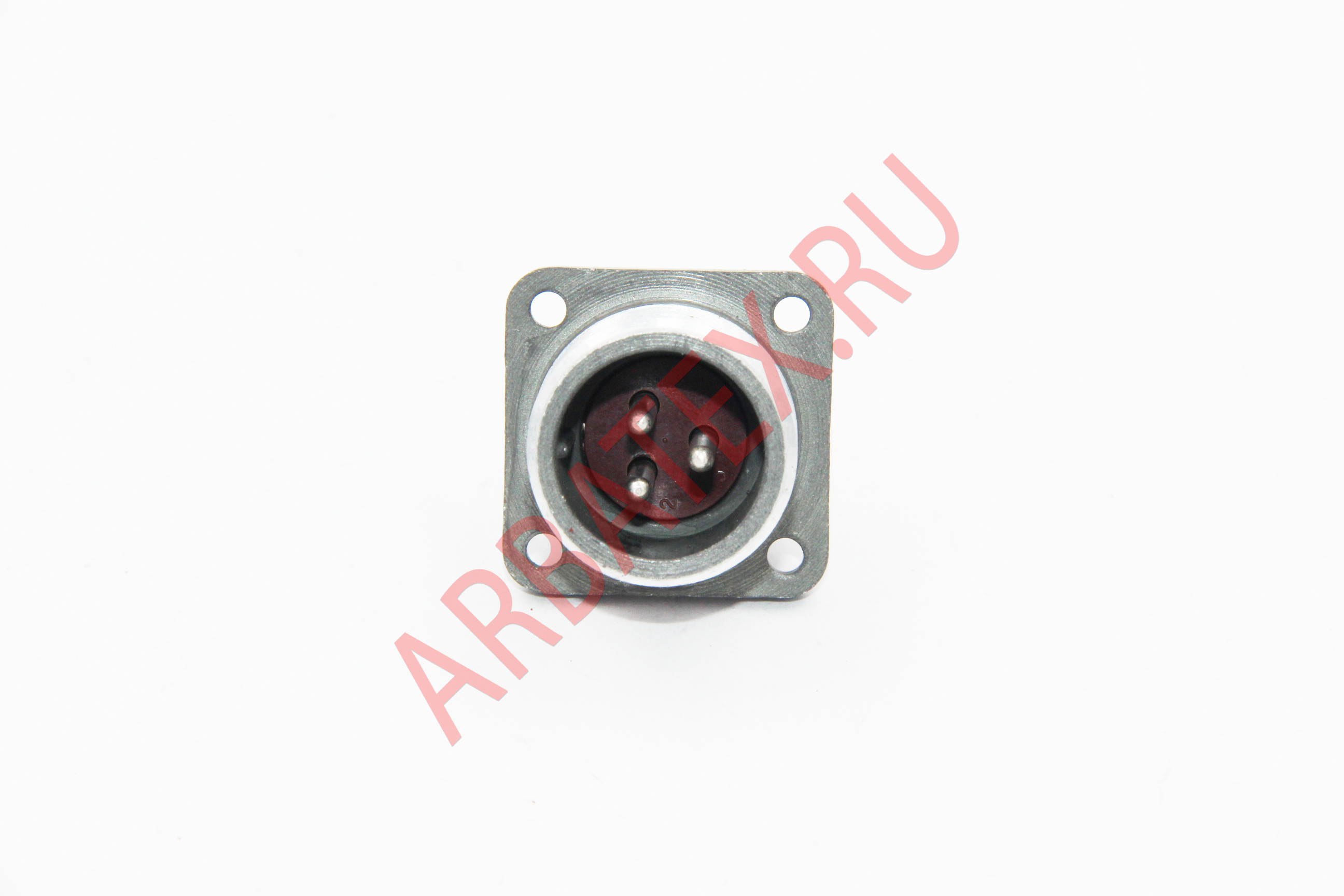

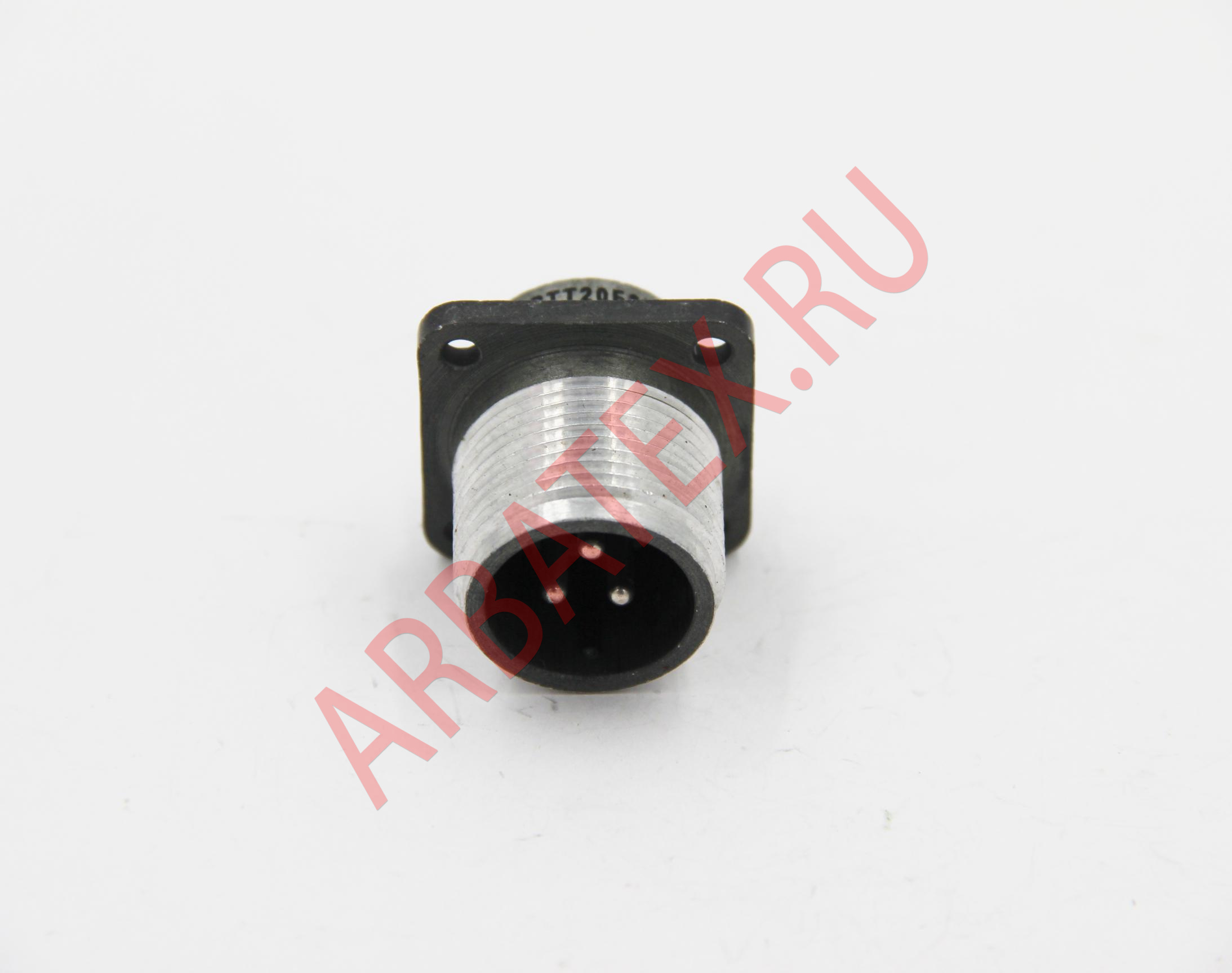

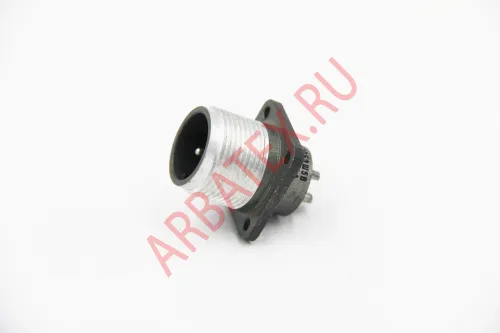

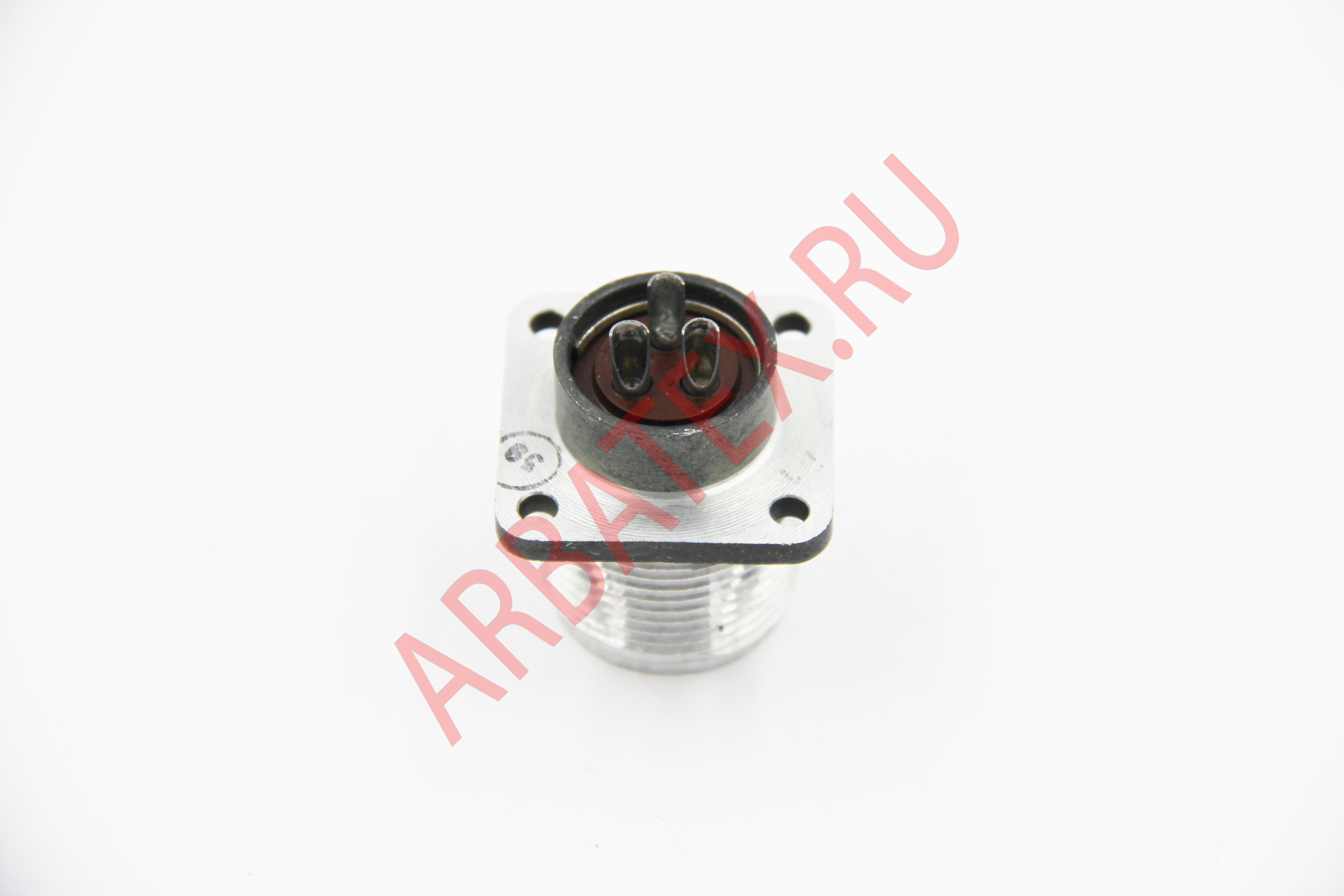

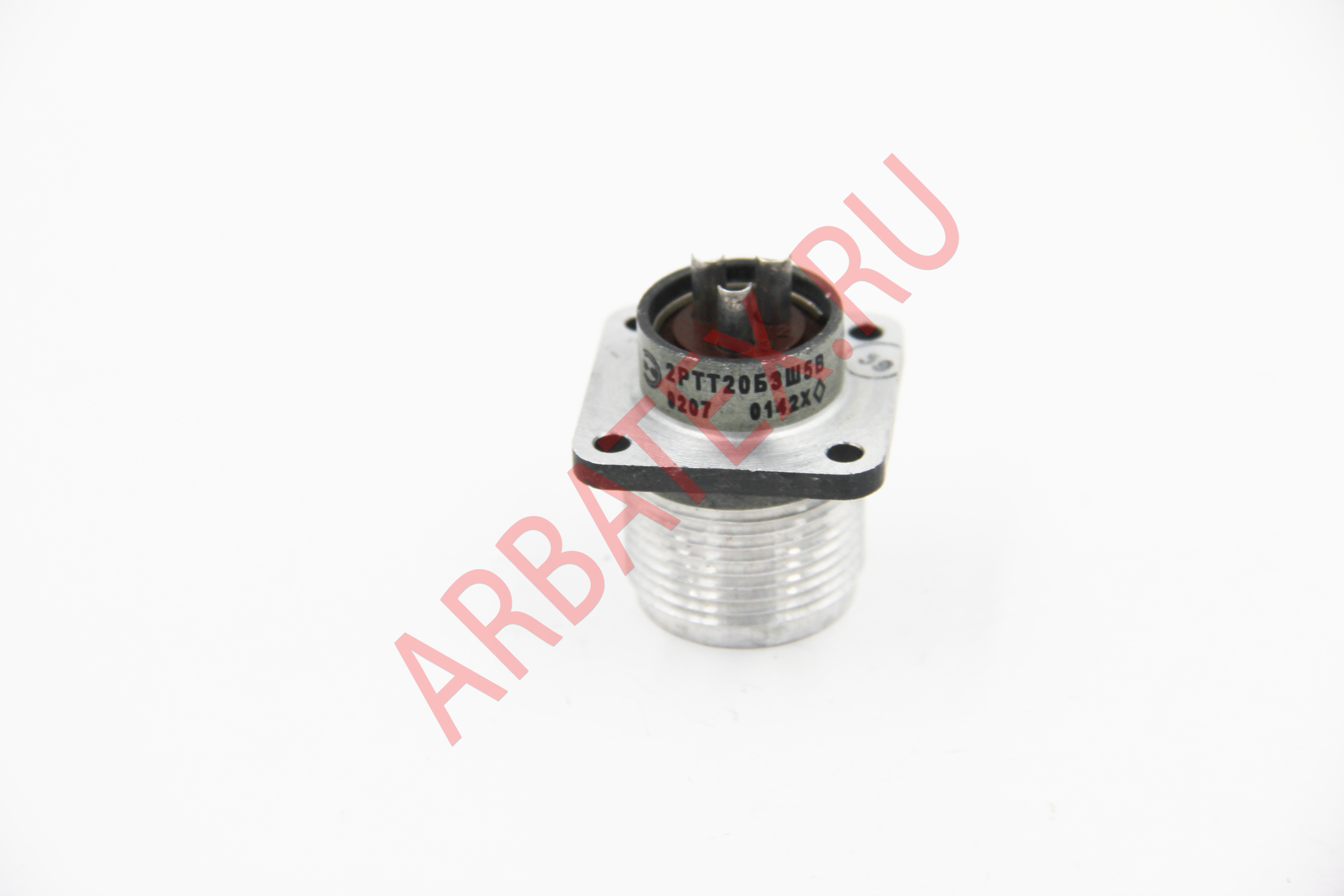

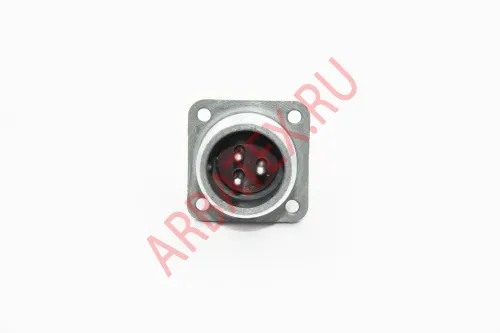

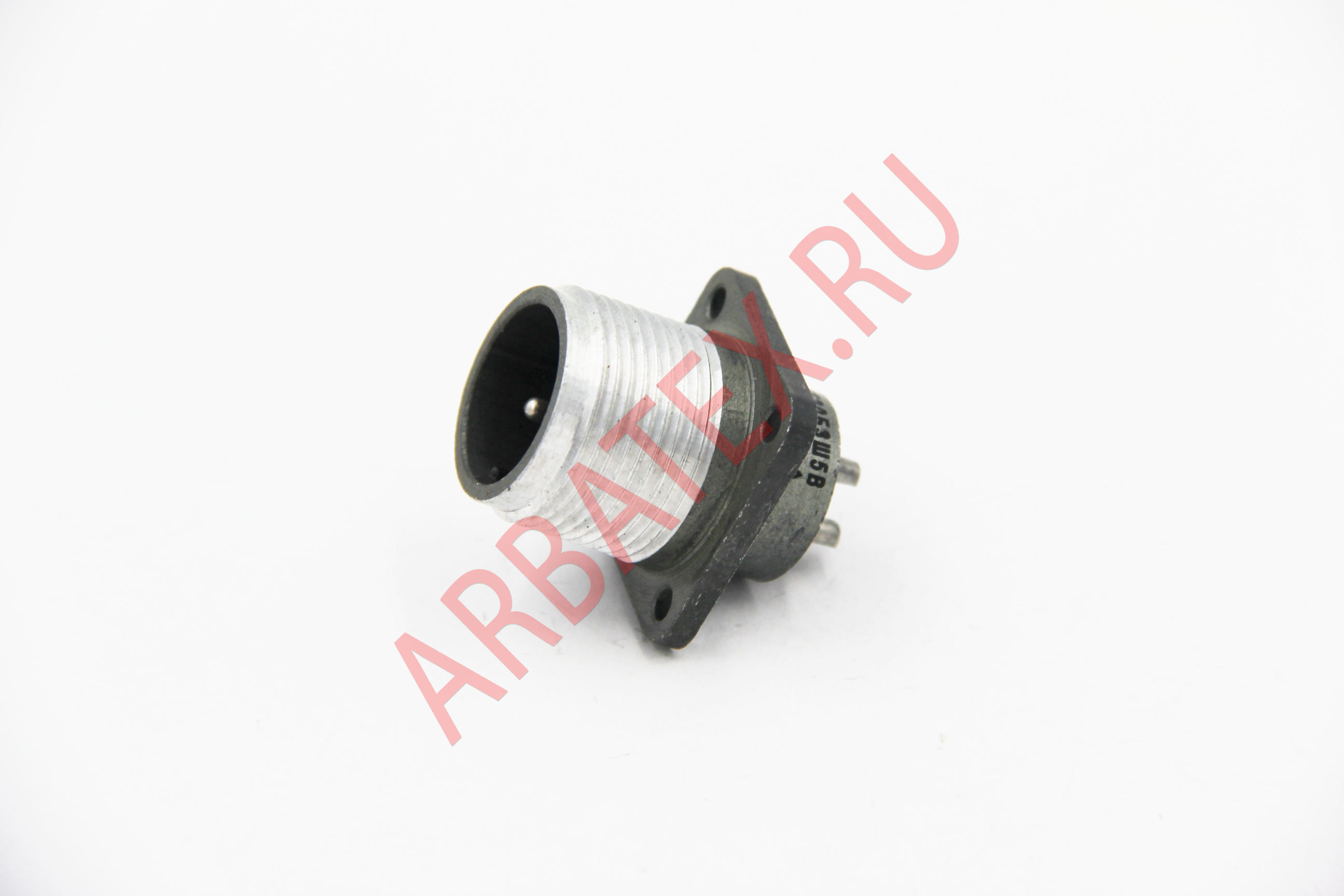

2РТТ20Б3Ш5В

2РТТ20Б3Ш5В вилка блочная предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Вилка 2РТТ20Б3Ш5В, где:

2РТТ - тип соединителя.

20 - условный размер корпуса.

Б - блочный вид корпуса.

3 - количество контактов.

Ш - вилка.

5 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20Б3Ш5В:

Рабочий ток на контакт - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 2,5 мм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Сопротивление электрического контакта - не более 1 мОм.

Количество сочленений-расчленений - 500.

Минимальная наработка 2РТТ20Б3Ш5В - 1000 ч.

Минимальный срок сохраняемости - 15 лет.

Покрытие контактов - серебро.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 30×30×42 мм.

Варианты исполнения изделия разъём 2РТТ20Б3Ш5В в зависимости от вида приёмки:

- отдел технического контроля - 2РТТ20Б3Ш5В ОТК;

- особо стойкие (особо стабильные) - ОС2РТТ20Б3Ш5В, 2РТТ20Б3Ш5В ОС;

- приемка заказчика - 2РТТ20Б3Ш5В ПЗ;

- военная приемка - 2РТТ20Б3Ш5В ВП.
