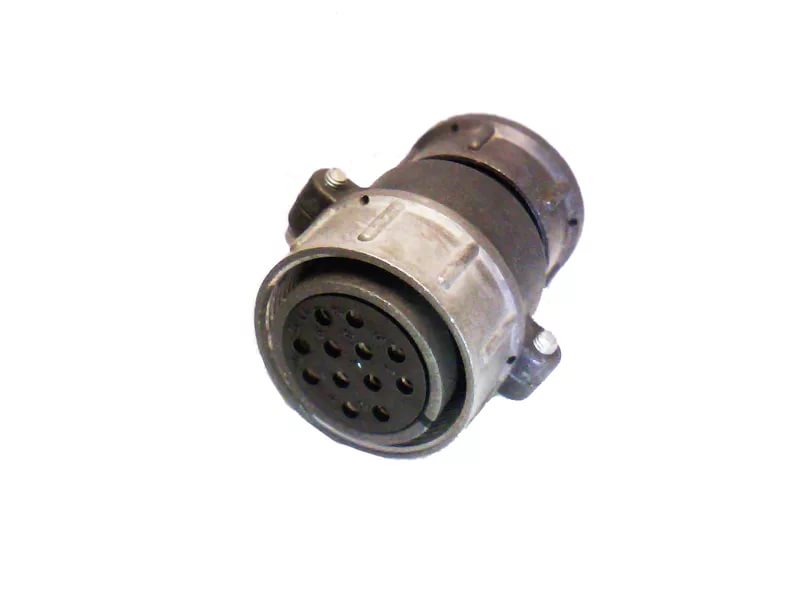

2РТ32ПК12НГ1-А розетка

2РТ32ПК12НГ1-А розетка приборная с прямым патрубком и гайкой для неэкранированного кабеля предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Условное обозначение:

Розетка 2РТ32ПК12НГ1-А, где:

2РТ - тип соединителя.

32 - условный размер корпуса.

ПК - прямой патрубок.

12 - количество контактов.

Н - для неэкранированного кабеля.

Г - розетка.

1 - сочетания контактов.

А - обозначение материала изолятора.

Технические характеристики 2РТ32ПК12НГ1-А:

Рабочий ток на контакт диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметры контактов - 1,5 мм; 2,5 мм.

Покрытие контактов - серебро.

Количество контактов 2РТ32ПК12НГ1-А диаметром:

- 1,5 мм - 6;

- 2,5 мм - 6.

Сопротивление контактов диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ32ПК12НГ1-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём 2РТ32ПК12НГ1-А - не менее 20 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 78,8×40×40 мм.

Варианты исполнения розеток 2РТ32ПК12НГ1-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ32ПК12НГ1-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ32ПК12НГ1-А, 2РТ32ПК12НГ1-А ОС;

- приемка заказчика - 2РТ32ПК12НГ1-А ПЗ;

- военная приемка - 2РТ32ПК12НГ1-А ВП.
