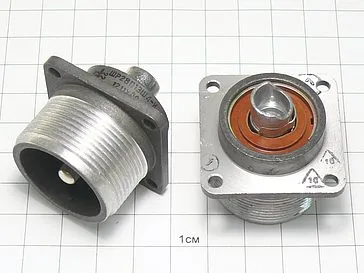

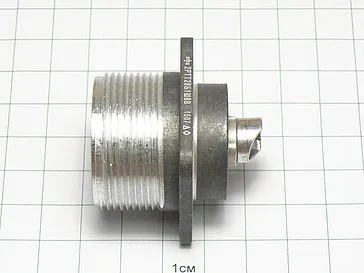

2РТ28П1ЭШ4А вилка

2РТ28П1ЭШ4-А вилка приборная без патрубка предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Вилка 2РТ28П1ЭШ4-А, где:

2РТ - тип соединителя.

28 - условный размер корпуса.

П - без патрубка.

1 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Ш - вилка.

4 - сочетания контактов.

А - обозначение материала изолятора.

Технические характеристики 2РТ28П1ЭШ4-А:

Рабочий ток - 100 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 5,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 0,3 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ28П1ЭШ4-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём 2РТ28П1ЭШ4-А - не менее 20 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 42×30×30 мм.

Варианты исполнения вилок 2РТ28П1ЭШ4-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ28П1ЭШ4-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ28П1ЭШ4-А, 2РТ28П1ЭШ4-А ОС;

- приемка заказчика - 2РТ28П1ЭШ4-А ПЗ;

- военная приемка - 2РТ28П1ЭШ4-А ВП.
