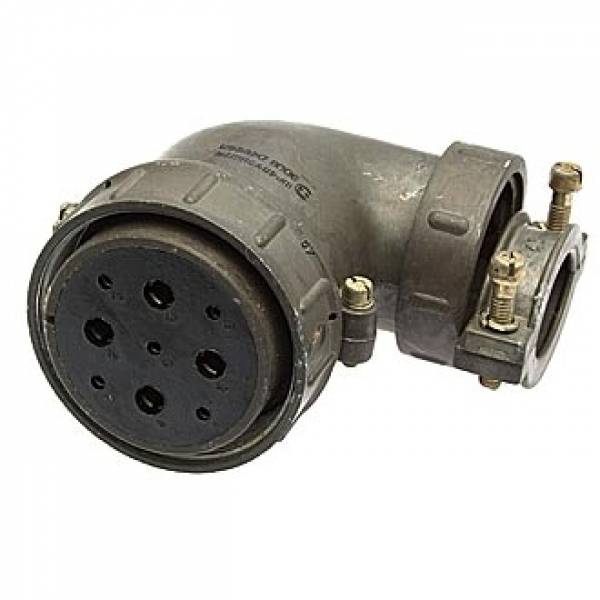

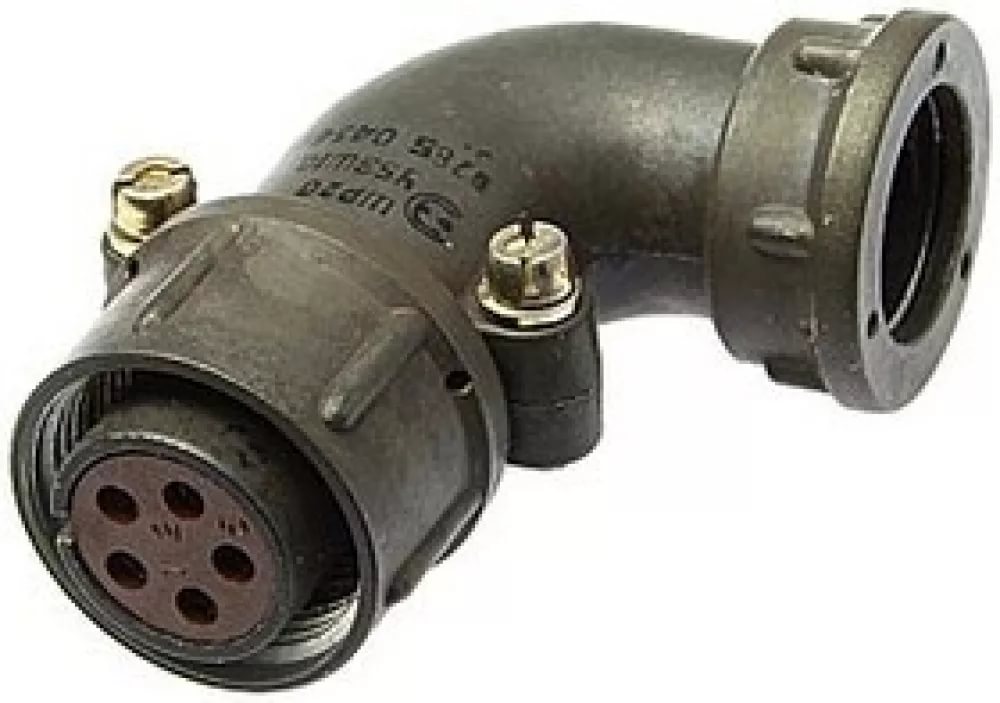

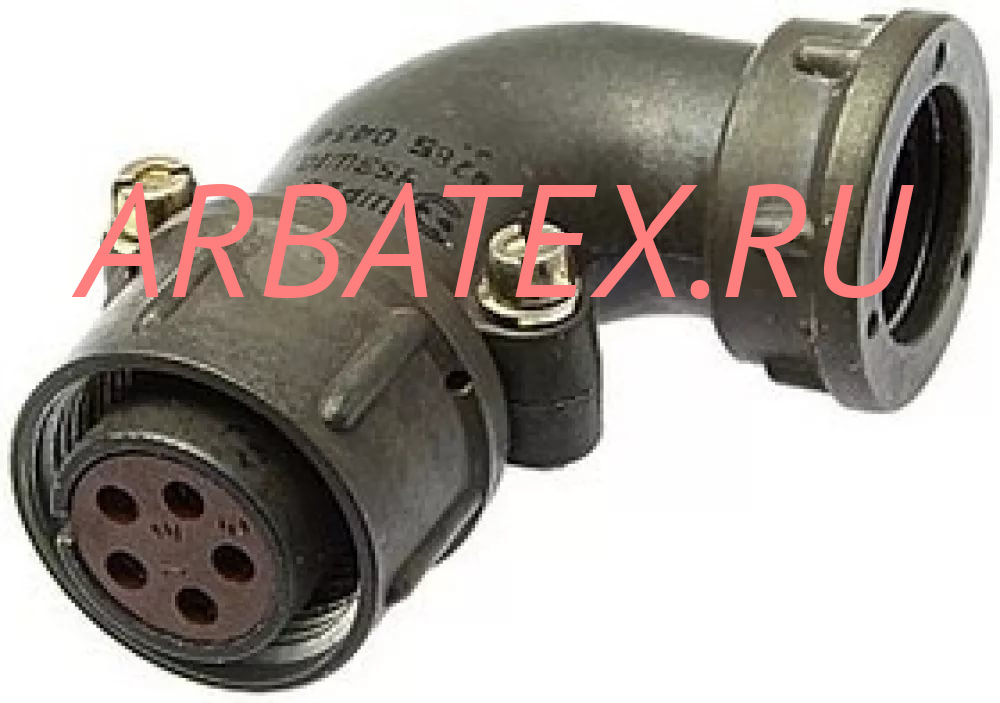

2РТ20У5НШ7-А вилка

Соединитель 2РТ20У5НШ7-А цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Структура условного обозначения:

2РТ20У5НШ7-А
РТ - тип соединителя;
20 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
5 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
7 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.

Технические характеристики 2РТ20У5НШ7-А:

Рабочий ток - 10 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 1,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 2,5 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ20У5НШ7-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём 2РТ20У5НШ7-А - не менее 20 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 67,9×29,5×63 мм.

Варианты исполнения розеток 2РТ20У5НШ7-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ20У5НШ7-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ20У5НШ7-А, 2РТ20У5НШ7-А ОС;

- приемка заказчика - 2РТ20У5НШ7-А ПЗ;

- военная приемка - 2РТ20У5НШ7-А ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +100° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +180° С.

Атмосферное пониженное рабочее давление - 1,3∙10^-4 Па (10^-6 мм рт. ст.).

Синусоидальная вибрация для розетки 2РТ20У5НШ7-А:

- диапазон частот - от 1 Гц до 1000 Гц;

- ускорение - 100 м/с².

Ускорение механического удара:

- одиночного действия - 10 000 м/с²;

- многократного действия - 1500 м/с².

Ускорение линейной нагрузки - 2000 м/с².
