2РТ16У1НГ3-А розетка кабельная

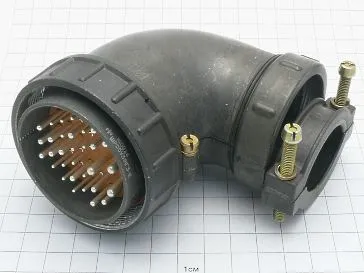

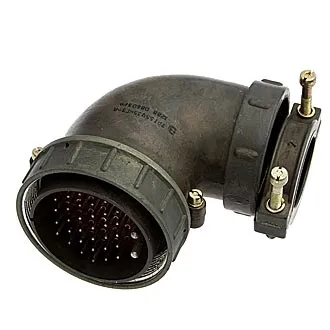

2РТ16У1НГ3-А вилка кабельная с угловым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.


Вилка 2РТ16У1НГ3-А, где:

2РТ - тип соединителя.
16 - условный размер корпуса.
У - с угловым патрубком.

1 - количество контактов.
Н - для неэкранированного кабеля.
Г - вилка.

3 - сочетания контактов.
А - обозначение материала изолятора.



Технические характеристики 2РТ16У1НГ3-А:

Рабочий ток - 50 А.
Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 3,5 мм.
Покрытие контактов - серебро.
Сопротивление контактов - 0,75 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ16У1НГ3-А - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости изделия разъём 2РТ16У1НГ3-А - не менее 20 лет.

Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 59,9×53,2×25,5 мм.

Варианты исполнения вилок 2РТ16У1НГ3-А в зависимости от вида приёмки:
- отдел технического контроля - 2РТ16У1НГ3-А ОТК;
- особо стойкие (особо стабильные) - ОС2РТ16У1НГ3-А, 2РТ16У1НГ3-А ОС;
- приемка заказчика - 2РТ16У1НГ3-А ПЗ;
