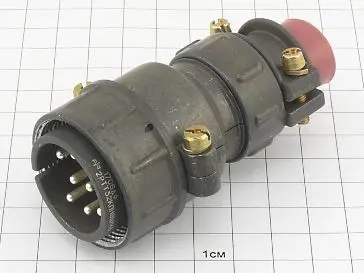

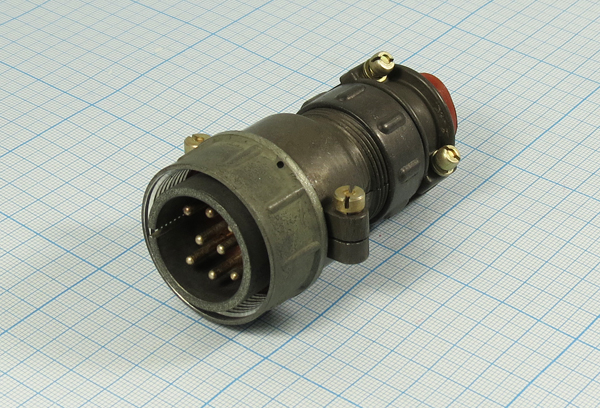

2РТТ32КУН8Ш14В

Условное обозначение:

Вилка 2РТТ32КПН8Ш14В, где:

2РТТ - соединитель пылебрызгозащищенный.

32 - условный размер корпуса.

К - кабельный вид корпуса.

П - прямой вид патрубка.

Н - гайка патрубка для неэкранированного кабеля.

8 - количество контактов.

Ш - вилка.

14 - сочетание контактов.

В - всеклиматическое исполнение

Технические характеристики 2РТТ32КПН8Ш14В:

Рабочий ток на контакт - 25 А.

Максимальное рабочее напряжения - 700 В.

Сопротивление электрического контакта вилки 2РТТ32КПН8Ш14В - не более 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений - 500.

Диаметр контакта - 2,5 мм.

Сочленения изделия 2РТТ32КПН8Ш14В соединитель - резьбовое.

Поляризация корпусов - одношпоночная.

Минимальная наработка - 1000 ч.

Срок сохраняемости - 20 лет.

Габаритные размеры - 55×41,5×84 мм.

Варианты исполнения изделия разъём 2РТТ32КПН8Ш14В в зависимости от вида приёмки:

- отдел технического контроля - 2РТТ32КПН8Ш14В ОТК;

- особо стойкие (особо стабильные) - ОС2РТТ32КПН8Ш14В, 2РТТ32КПН8Ш14В ОС;

- приемка заказчика - 2РТТ32КПН8Ш14В ПЗ;

- военная приемка - 2РТТ32КПН8Ш14В ВП.
