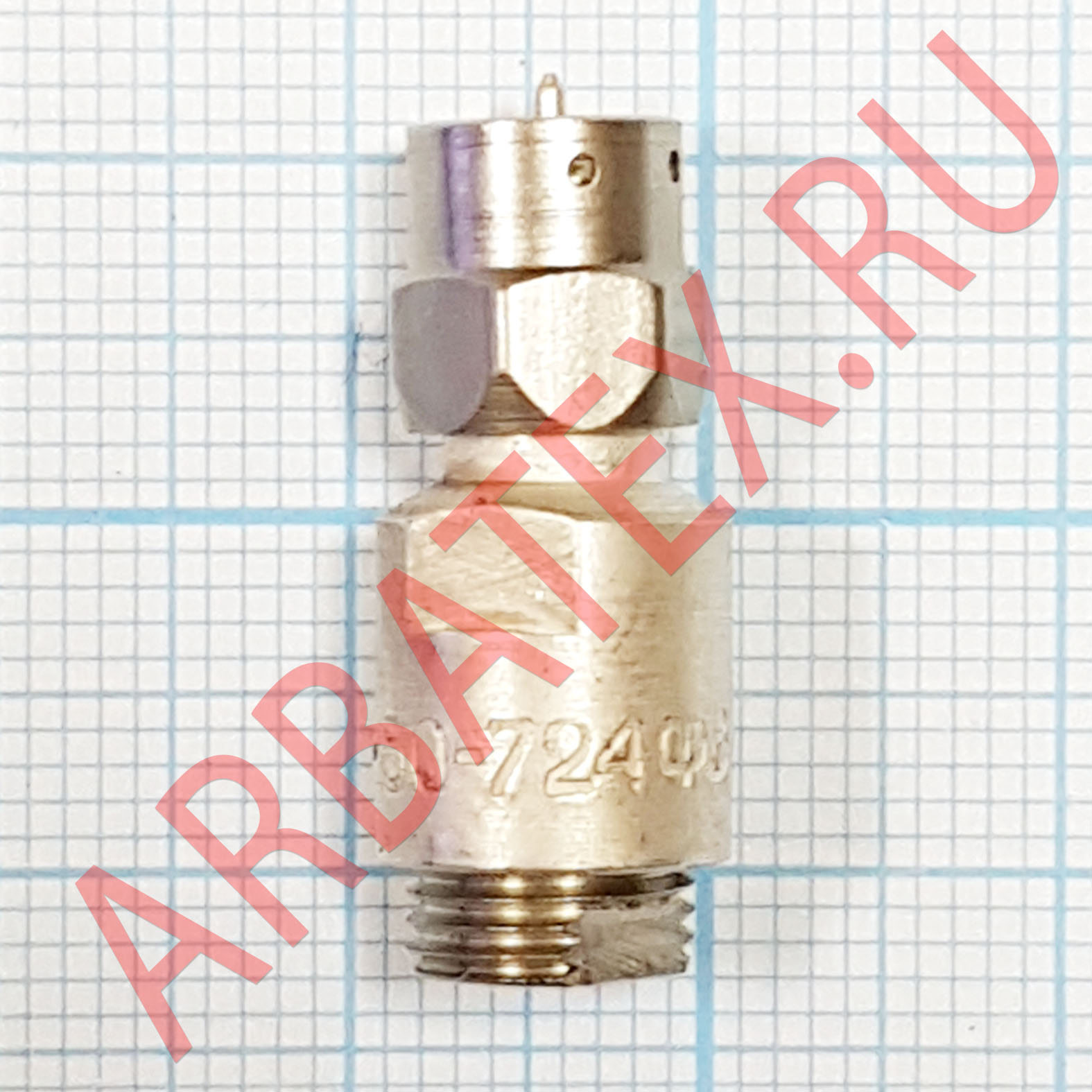

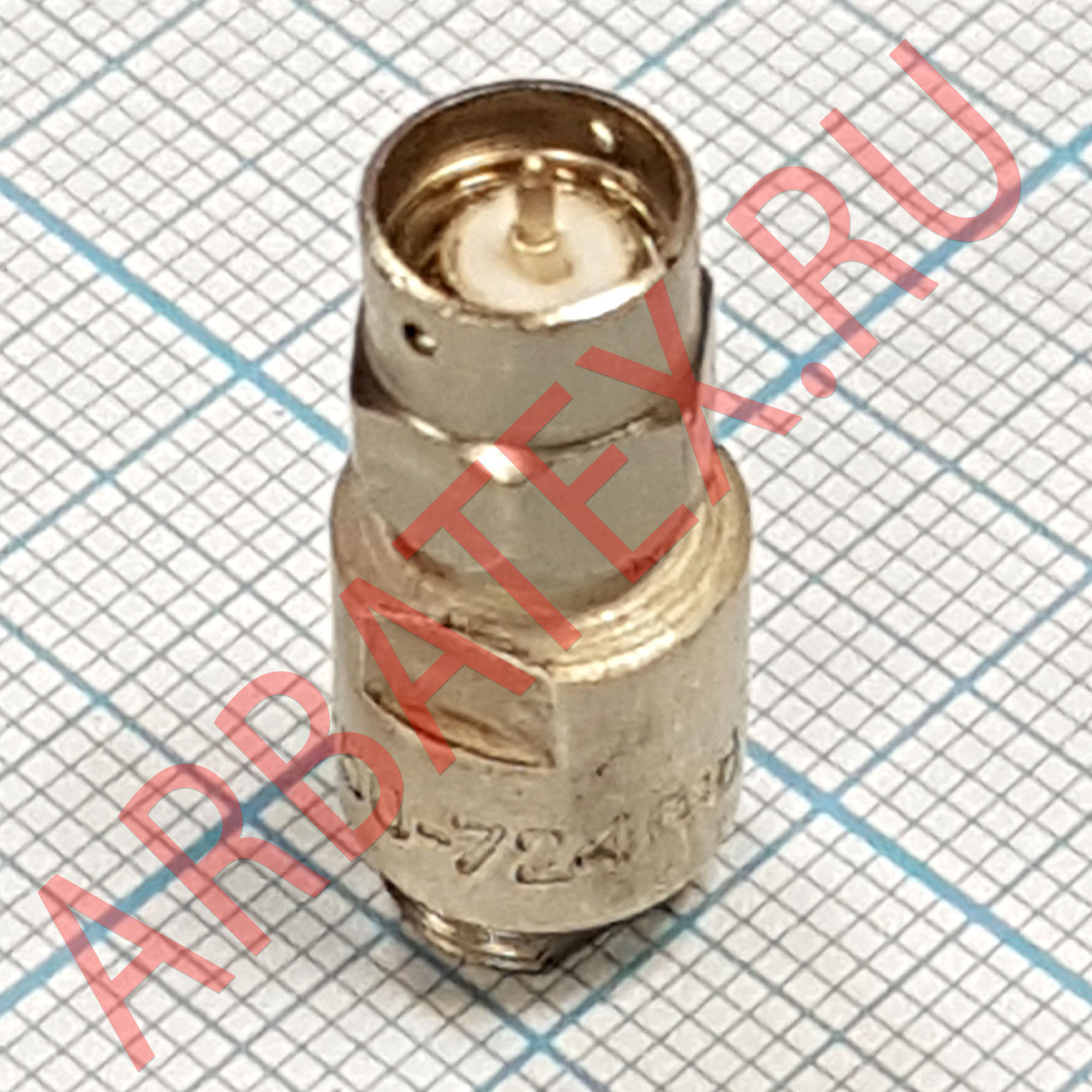

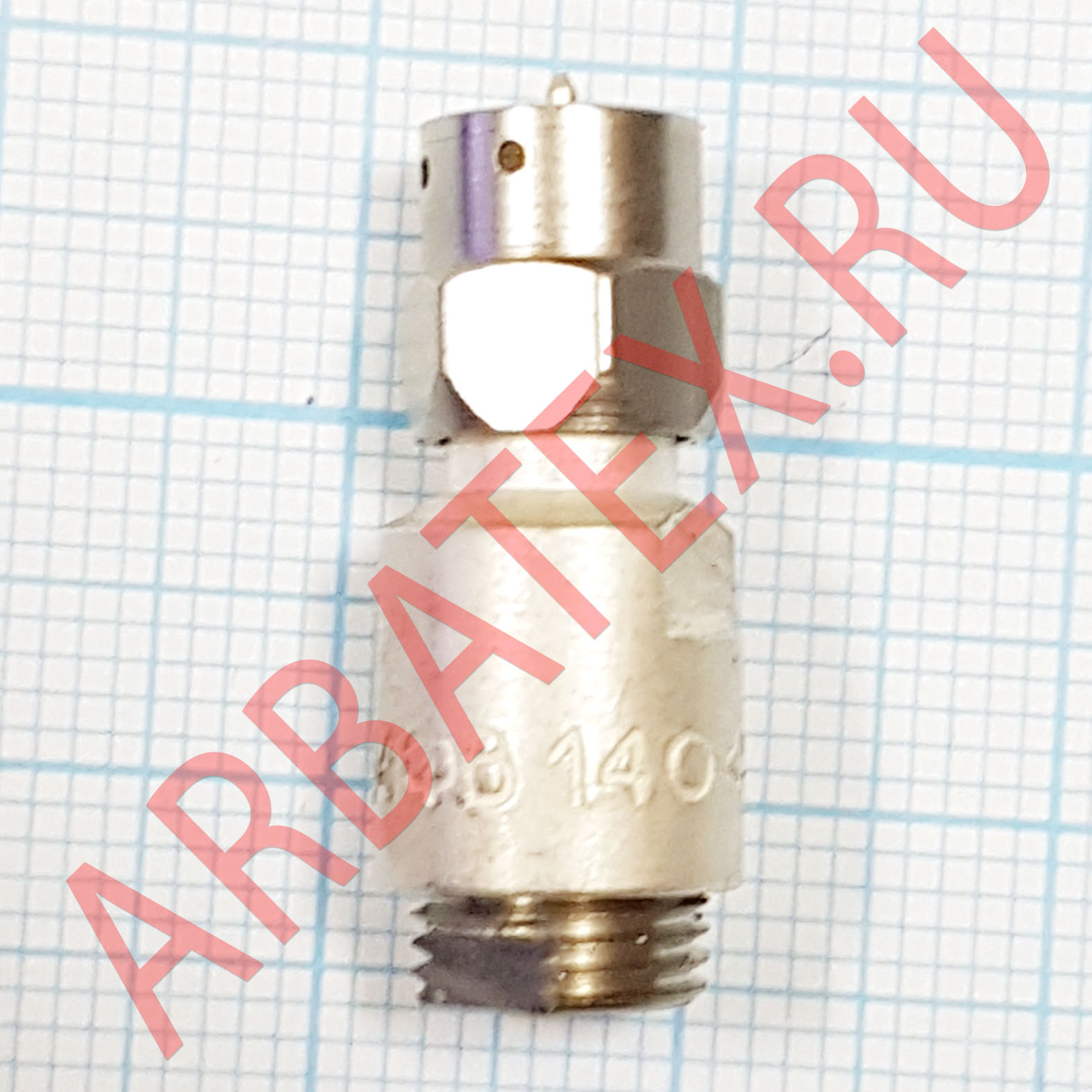

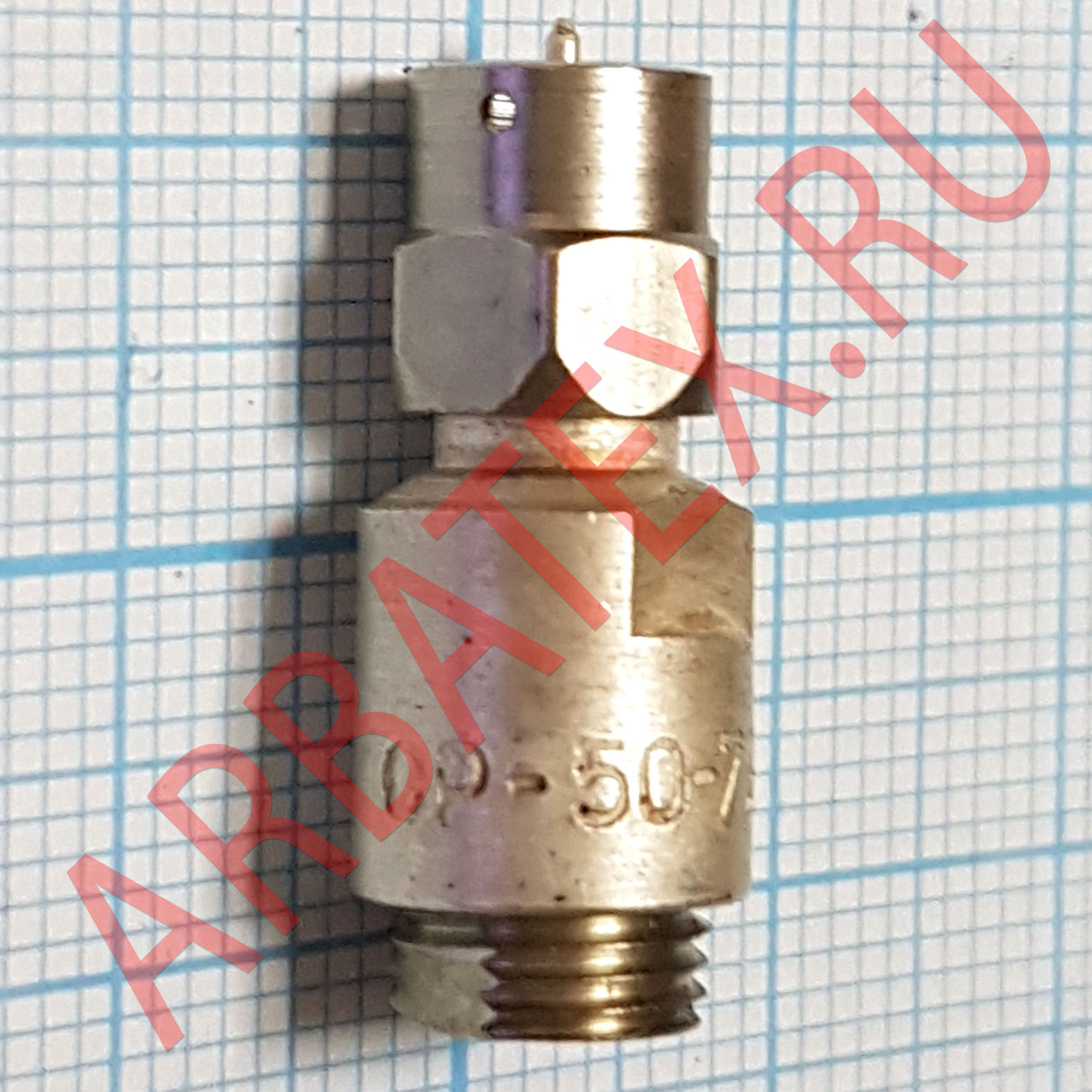

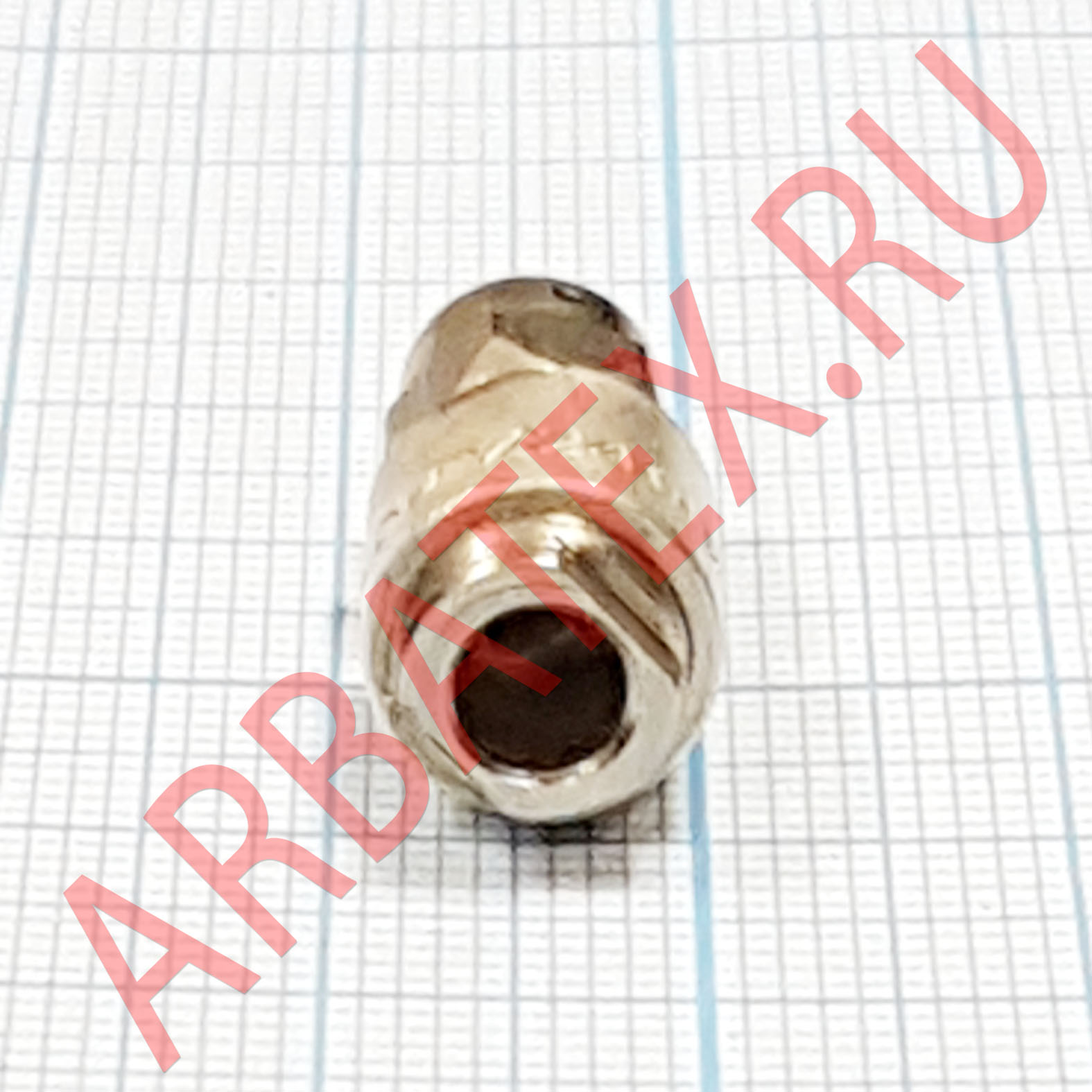

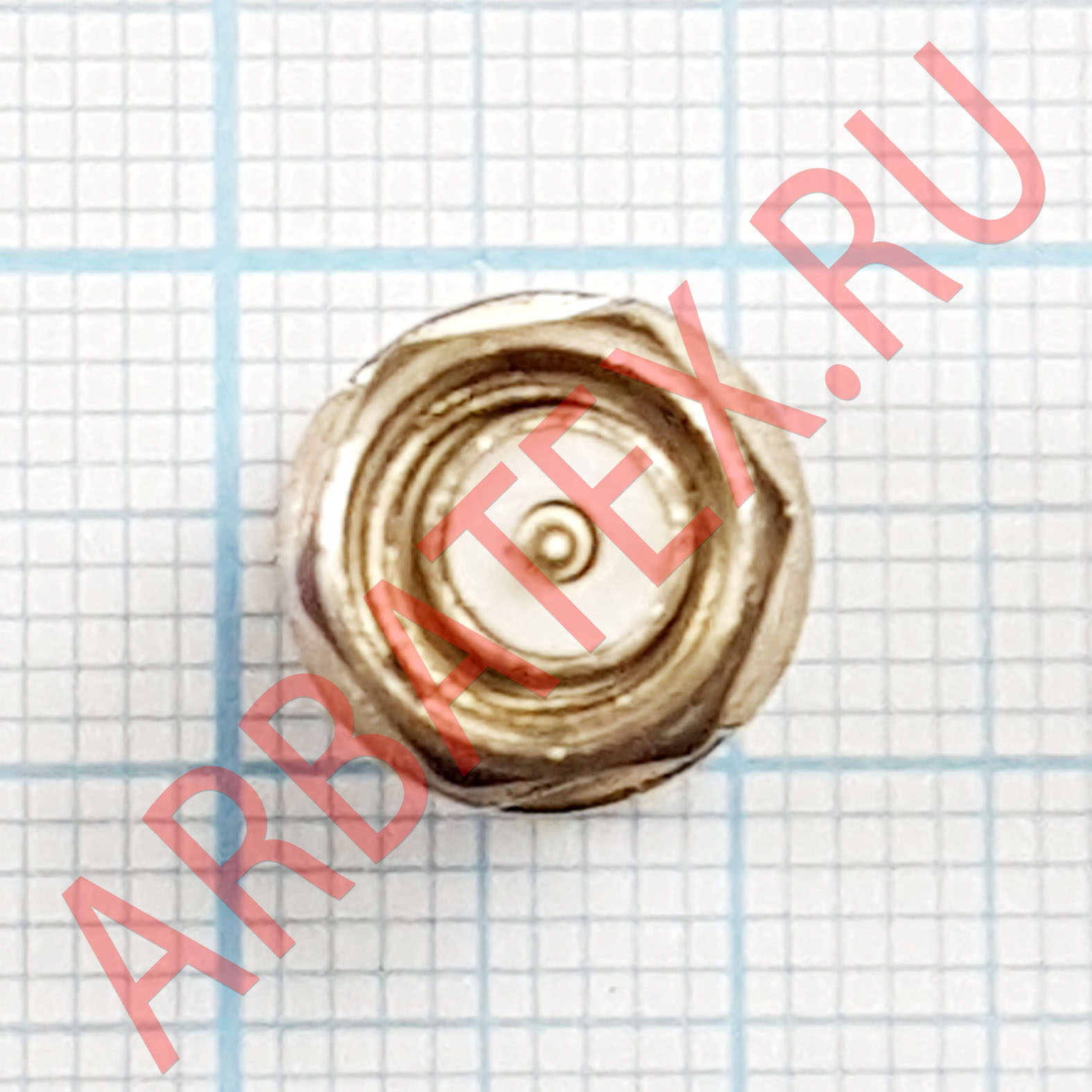

СР-50-724ФВ

Описание

СР-50-875ФВ вилка кабельная угловая предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
Сфера применения: для эксплуатации в электрических цепях радиочастотных трактов.

Параметры

Технические характеристики СР-50-875ФВ:

Тип разъема - вилка.
Габаритные размеры - 18,5×11 мм.
Масса - 4,2 г.
Диапазон частот - от 0 до 3 ГГц.
Тип соединения - резьба.
Рабочее напряжение - 500 В.
Волновое сопротивление - 50 Ом.
Сопротивление контактов штырь-гнездо, корпус-корпус - 0,01 Ом.
КСВН - не более 1,5.
Экранное затухание - 40 дБ.

Варианты исполнения вилок в зависимости от вида приёмки:
- отдел технического контроля - СР-50-875ФВ ОТК;
- приемка заказчика - СР-50-875ФВ ПЗ;
- особо стойкие - ОССР-50-875ФВ, СР-50-875ФВ ОС;
- военная приемка - СР-50-875ФВ ВП.

Условия эксплуатации:

Диапазон рабочей температуры - от -60° С до +155° С.
Относительная влажность воздуха при температуре 35° С - 98%.


Условное обозначение разъёма СР-50-875ФВ:

- СР - соединитель радиочастотный;
- 50 - величина волнового сопротивления;
- 875 - порядковый номер разработки;
- Ф - изоляционный материал - фторопласт;
- В - всеклиматическое исполнение.
