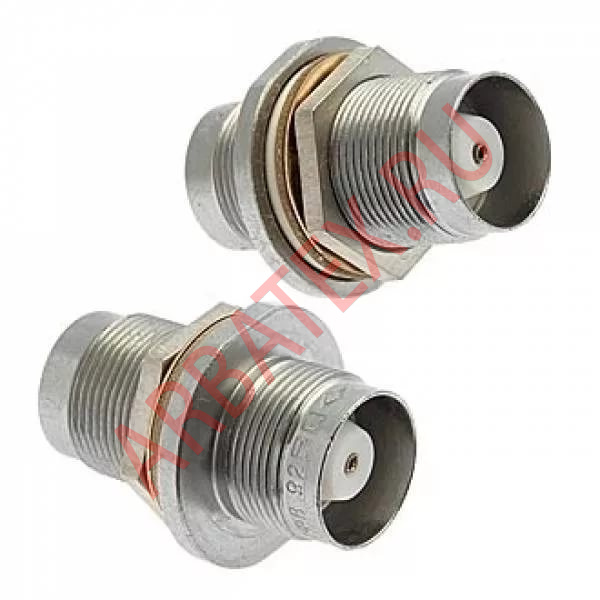

СРГ75-270Ф соединитель

Соединитель СРГ75-270Ф герметичный,применяется для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Условное обозначение:

- СР - соединитель радиочастотный;

- Г - герметичный;

- 75 - величина волнового сопротивления (Ом);

- 270 - порядковый номер разработки;

- Ф - изоляционный материал (фторопласт);

Технические характеристики СРГ-75-270Ф:

Тип разъема - вилка.

Габаритные размеры - 18,5×13 мм.

Масса - 5 г.

Диапазон частот - от 0 до 10 ГГц.

Тип соединения - резьбовое.

Рабочее напряжение - 500 В.

Переходное сопротивление контактов - 0,01 Ом.

КСВН - до 1,25.

Экранное затухание - 40 дБ.

Диапазон рабочей температуры - от -60° С до +155° С.
