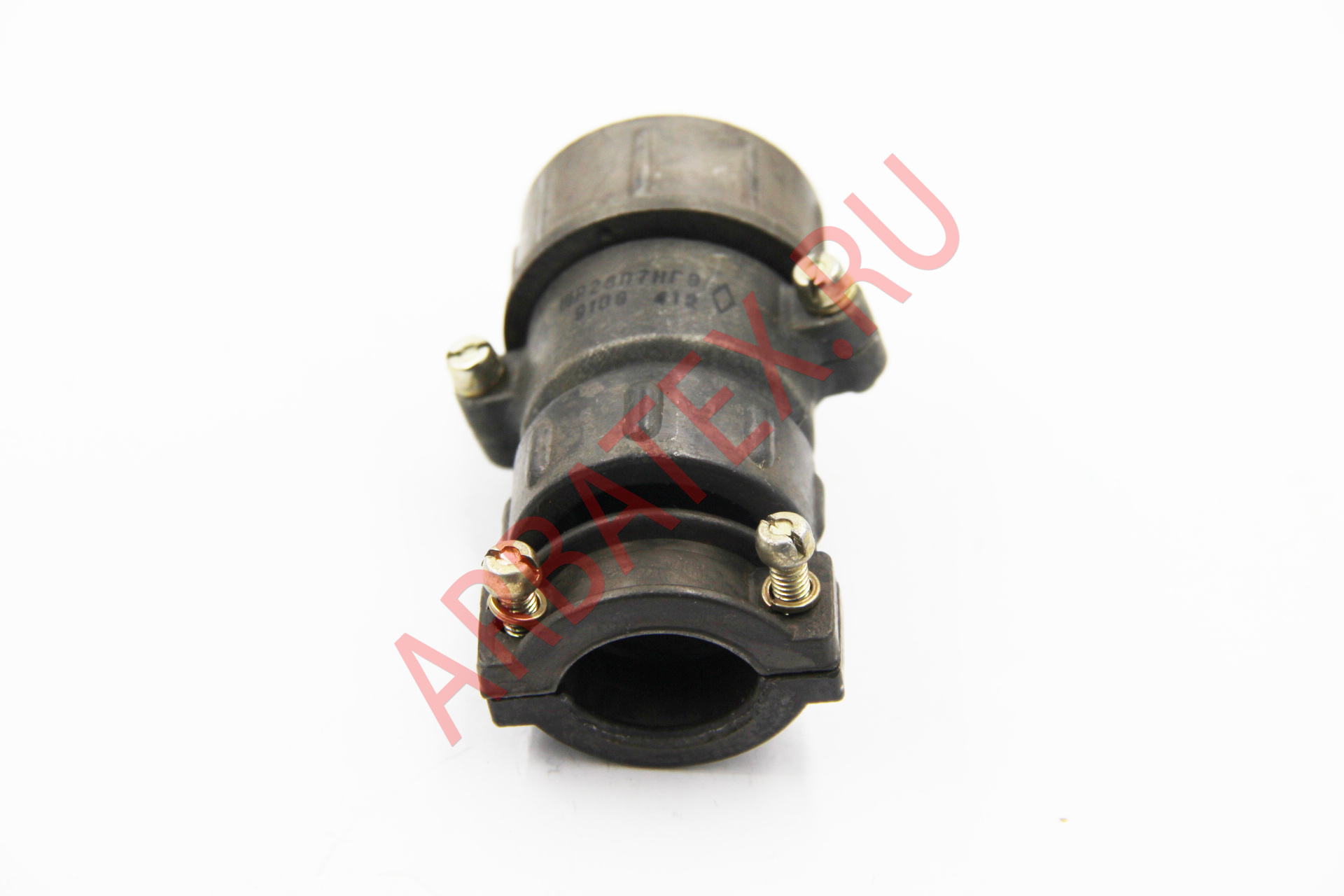

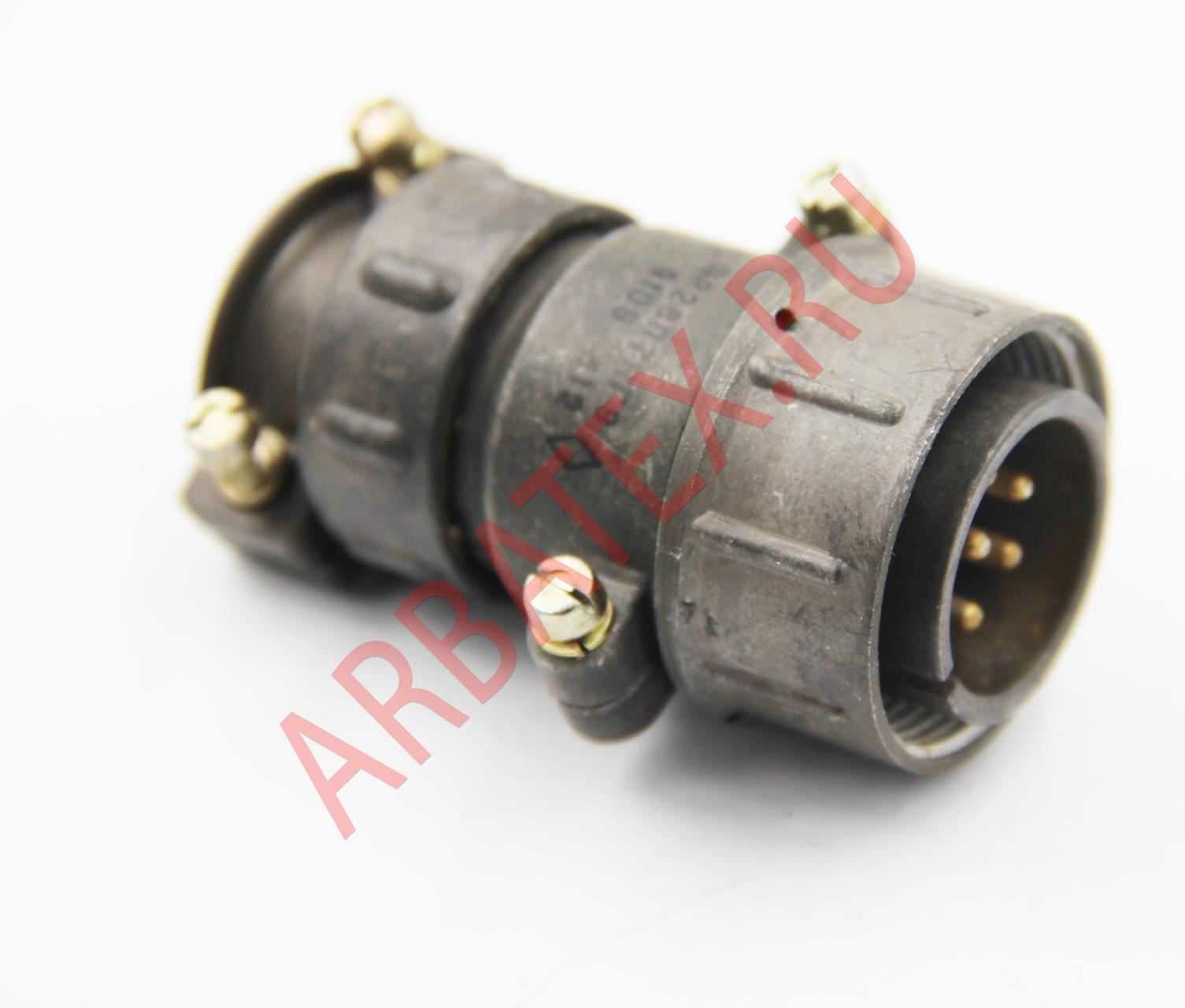

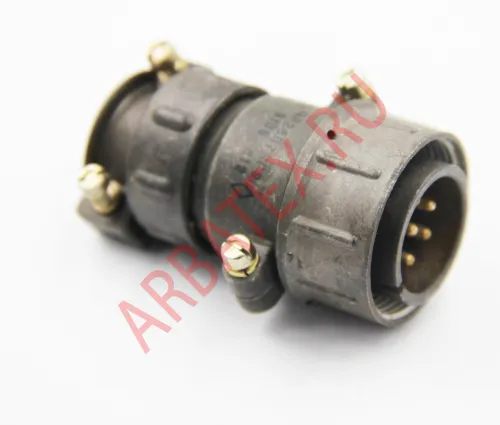

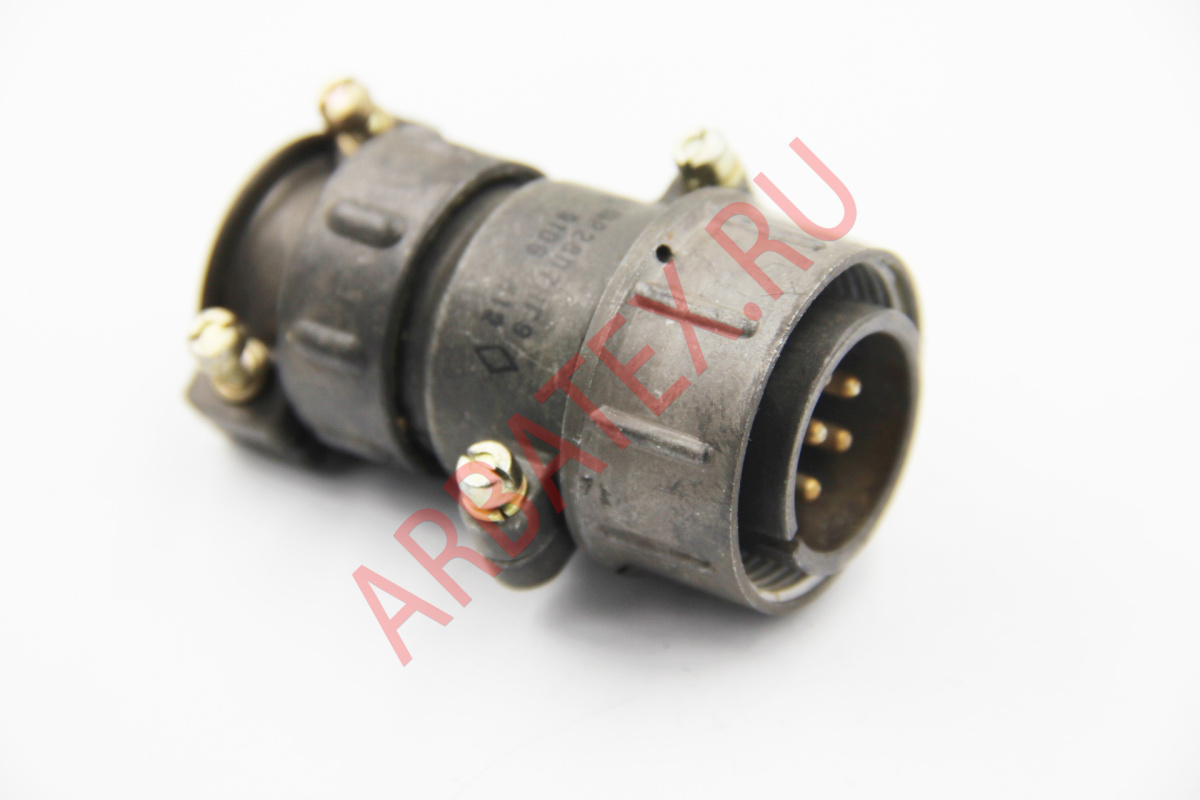

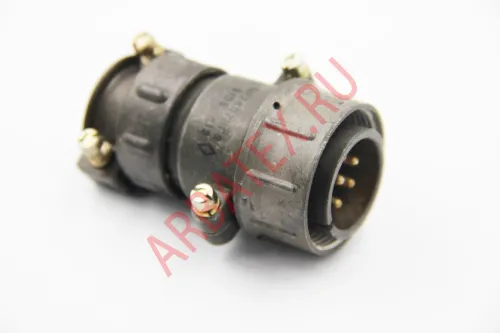

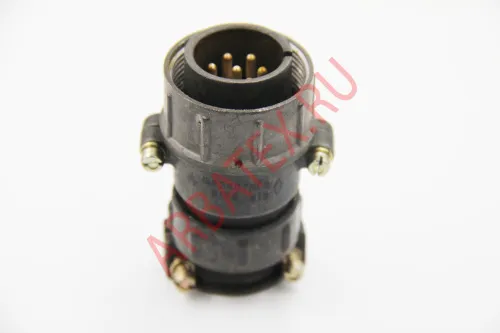

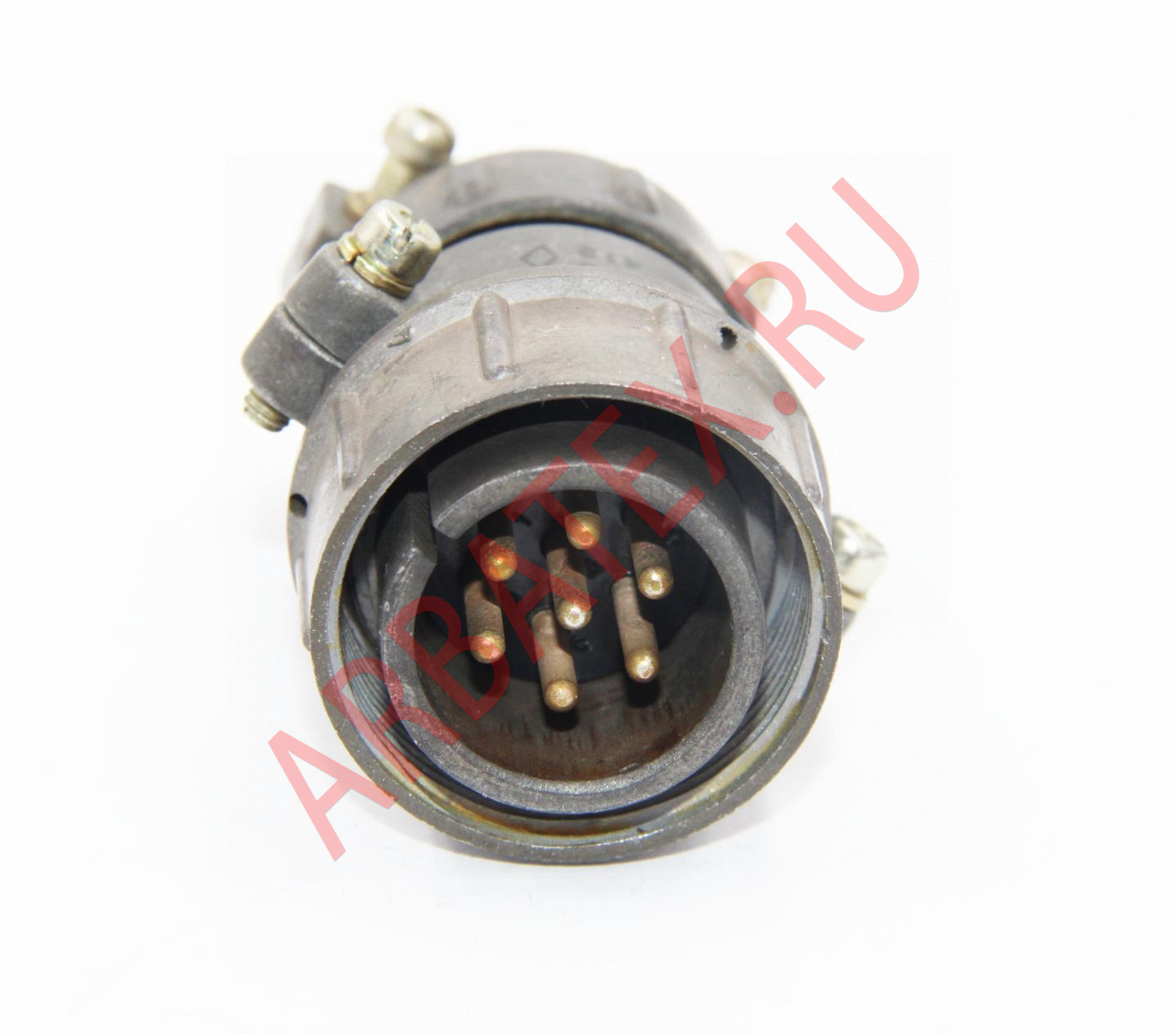

ШР28П7НГ9 вилка кабельная

Вилка кабельная ШР28П7НГ9 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР28П7НГ9, где:

ШР - тип соединителя. 28 - условный размер корпуса. П - с прямым патрубком. 7 - количество контактов. Н - для неэкранированного кабеля. Г - вилка. 9 - сочетание контактов.

Технические характеристики:

Рабочий ток - 25 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметры контактов - 2,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 1 мОм. Сопротивление изоляции в нормальных Сочленение соединителей - резьбовое. Поляризация корпусов - одношпоночная. Габаритные размеры - 72,7×49,1×38,5 мм. Климатических условиях - не менее 5000 МОм.  Температура окружающего воздуха - от -60° С до +60° С. Климатическое исполнение УХЛ.
