ГРПП3-36/16ШП-В купить по низкой цене, описание, доставка

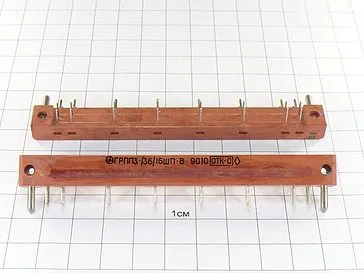

ГРПП3-36/16ШП-В Разъемы разное фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

ГРПП3-36/16ШП-В вилка кабельная прямоугольная для печатного монтажа предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

192.83 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Условные обозначения:

Вилка ГРПП3-36ШП-В, где:

ГРПП - соединитель прямоугольный, с гиперболоидными гнездами для печатного монтажа.

3 - порядковый номер разработки.

36 - количество контактов.

Ш - часть соединителя - вилка.

П - наличие ориентации.

В - всеклиматическое исполнение.

При отсутствии дальнейшей расшифровки формулы вилки ГРПП3-46ШП имеет следующие конструктивные особенности:

- нормальный хвостовик;

- кабельная часть.

Основные технические характеристики соединителей ГРПП3:

Общие характеристики соединителей ГРПП3:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритные для печатного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Конструктивное исполнение:	с прямым удлиненным хвостовиком, с нормальным хвостовиком
Вид сочленения:	врубное
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ГРПП3:
Общее количество контактов:	14, 24, 36, (36)24, (36)16, 46, (46)24, 58
Сопротивление контактов, не более, Ом:	0,008
Рабочий ток на контакт, А:	0,5; 1
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	20000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	2
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с² (g):	1....5000 300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	1500 (500)
Механический удар, многократного действия с ускорением, м/с² (g):	500 (50)
Линейное ускорение, м/с² (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
