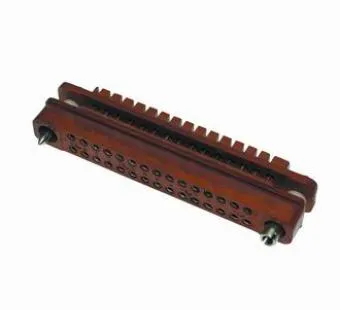

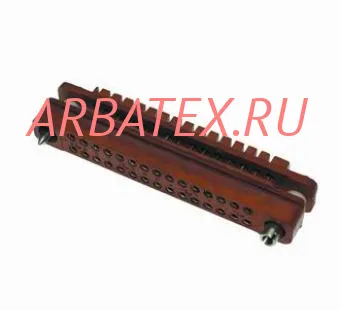

ГРПМ9-30ГС2-В

ГРПМ3 соединитель электрический низкочастотный прямоугольный предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Разъёмы ГРПМ3 взаимозаменяемы и взаимосочленяемы.

Сфера применения: для соединения печатных плат с объёмным монтажом.

Условные обозначения соединителей ГРПМ3:

Вилка (Розетка) ГРПМ3-14(15,31,36,(36)24,(36)16,46,58,61)Ш(Г)х(п)1П-В, где

ГРПМ - тип соединителя - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.

3 - порядковый номер разработки.

14, 15, 31, 36, (36)24*, (36)16, 46, 58, 61 - количество контактов;

- (36)24* - в изоляторе с 36 контактными отверстиями установлено 24 контакта.

Часть соединителя:

- Ш - вилка;

- Г - розетка.

Конструктивное исполнение хвостовика контактного гнезда:

- х - с утолщенным хвостовиком;

- п - с прямым удлиненным хвостовиком;

- отсутствие буквы - с нормальным хвостовиком.

Конструктивное исполнение:

- 1 - блочная часть;

- отсутствие буквы - кабельная часть;

- П - наличие ориентации.

Вид климатического исполнения - В по ГОСТ В 20.39.404-81; В2.1 по ГОСТ 15150-69.
    Ке0.364.003 ТУ, ВКШУ.434416.001 ТУ, ЦСНК.430421.017 ТУ - обозначение технических условий.

Вид покрытия контактов - серебро.

Пример: соединители ГРПМ3-14Г1П.

Это значит: соединитель типа ГРПМ (ГРПМ), 3 номер разработки (3), 14 контакты (14), розетка (Г), блочная часть (1), наличие ориентации (П).

Варианты исполнения разъёмов ГРПМ3 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.

Технические характеристики ГРПМ3:

Рабочий ток на контакт:

- с количеством контактов 14, 16, 24, 36, 46, 58 - не более 0,5 А;

- с количеством контактов 15, 31, 61 - 1 А.

Максимальное напряжение - не более 100 В.

Сопротивление контактов ГРПМ3:

- для исполнений печать-печать - не более 0,008 Ом;

- для исполнений печать-объём, объём-объём - 0,005 Ом.

Сопротивление изоляции - не менее 20 000 МОм.

Электрическая прочность изоляции - 500 В.

Емкость между контактами - не более 3 пФ.

Усилия расчленения соединителей - от 35 Н до 140 Н (от 3,5 кгс до 14 кгс).

Усилия расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).

Число сочленений-расчленений - 1000.

Минимальная наработка - 15 000 ч.

Минимальный срок сохраняемости - 25 лет.
