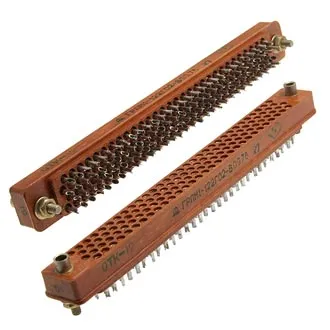

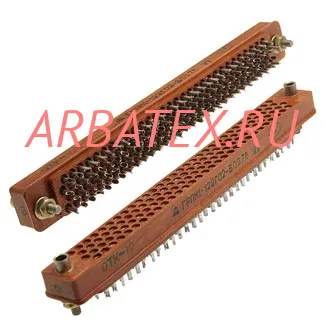

ГРПМ1-122ГО2-В

ГРПМ1-122ГО2В розетка прямоугольная малогабаритная с гиперболоидными гнездами предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Условное обозначение:

Розетка ГРПМ1-122ГО2В, где:

ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.

1 - порядковый номер разработки.

122 - количество контактов.

Г - тип контакта - гнездовой.

О - хвостовик для объемного монтажа.

2 - вид покрытия контактов - серебро.

В - всеклиматическое исполнение.

Технические характеристики ГРПМ1-122ГО2В:

Рабочий ток на каждый контакт при его равномерной нагрузке - не более 2 А.

Напряжение:

- максимальное рабочее - 250 В (ампл.);

- испытательное - 1200 В (ампл.).

Сопротивление:

- контактов соединителя ГРПМ1-122ГО2В - не более 5 мОм;

- изоляции - не менее 5000 МОм.

Количество рядов - 4.

Емкость между соседними контактами - не более 2,5 пФ.

Усилие расчленения:

- контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс);

- соединителей - от 75 Н до 196 Н (от 7,5 кгс до 20 кгс).

Число сочленений-расчленений розетки ГРПМ1-122ГО2В- 1000.

Минимальная наработка - 5000 ч.

Минимальный срок сохраняемости - 25 лет.

Материал корпуса - карболит.

Метод монтажа - объемный.

Сочленение - врубное.

Габаритные размеры - 130×15×19,5 мм.

Масса - не более 54 г.

Варианты исполнения изделий розетки ГРПМ1-122ГО2В в зависимости от вида приёмки:

- отдел технического контроля - ГРПМ1-122ГО2В ОТК;

- особо стойкие (особо стабильные) - ОСГРПМ1-122ГО2В, ГРПМ1-122ГО2В ОС;

- приемка заказчика - ГРПМ1-122ГО2В ПЗ;

- военная приемка - ГРПМ1-122ГО2В ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.

Повышенная относительная влажность воздуха, при температуре +35° С - 98%.

Атмосферное пониженное давление - 1,3·10^-4 Па (10^-6 мм рт. ст.).

Механический удар одиночного действия ГРПМ1-122ГО2В:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 0,2 мс до 1 мс.

Механический удар многократного действия:

- пиковое ударное ускорение - 400 м/с²;

- длительность действия - от 2 мс до 10 мс.

Линейное ускорение - 500 м/с².

Синусоидальная вибрация для разъёма ГРПМ1-122ГО2В:

- диапазон частот - от 5 Гц до 4000 Гц;

- амплитуда ускорения - 300 м/с².

Акустический шум:

- диапазон частот - от 50 Гц до 10 000 Гц;

- уровень звукового давления - 150 дБ.

Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением - 0,35 мм².

Иней и роса, солнечное излучение, соляной туман, плесневые грибы, статическая пыль.
