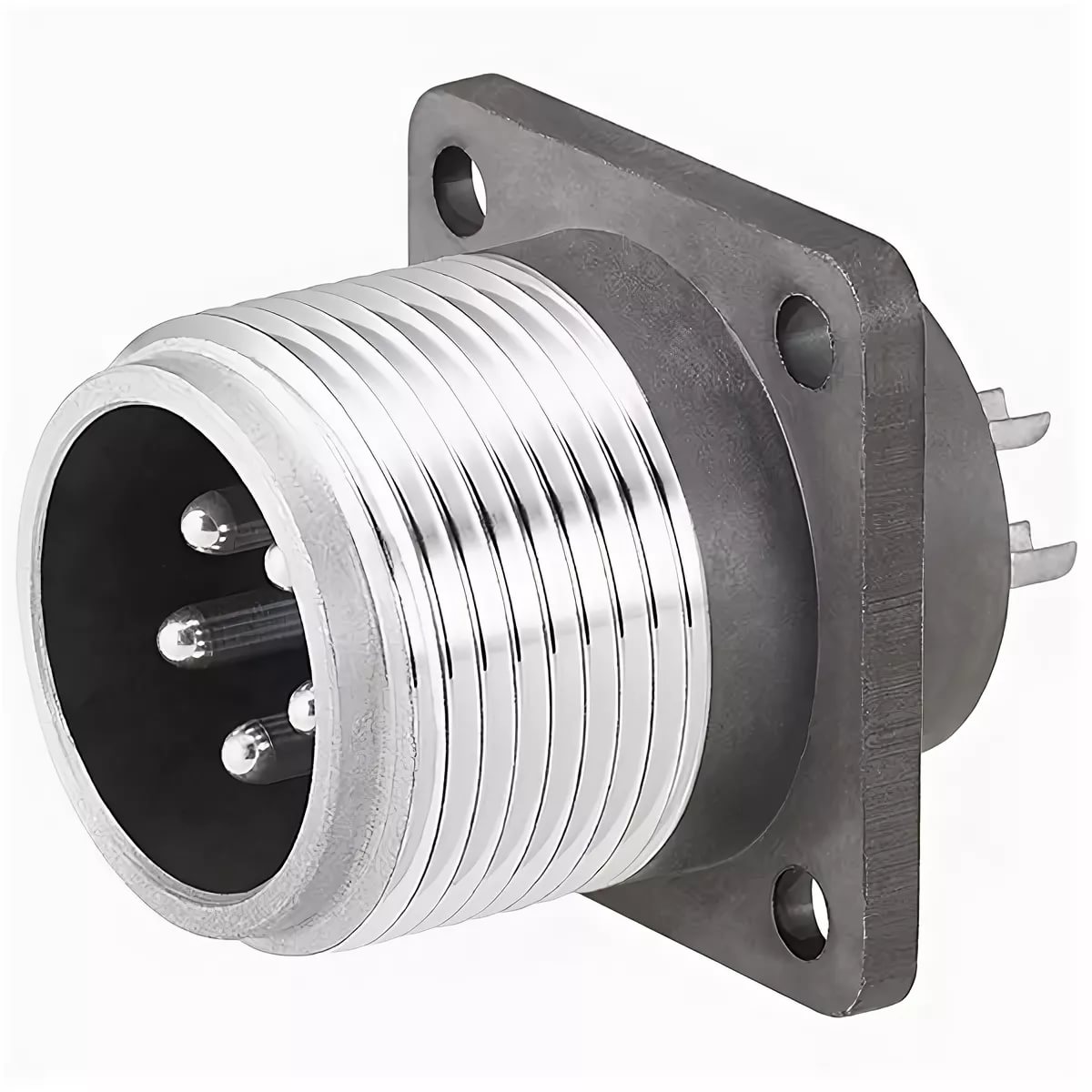

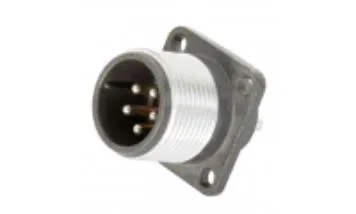

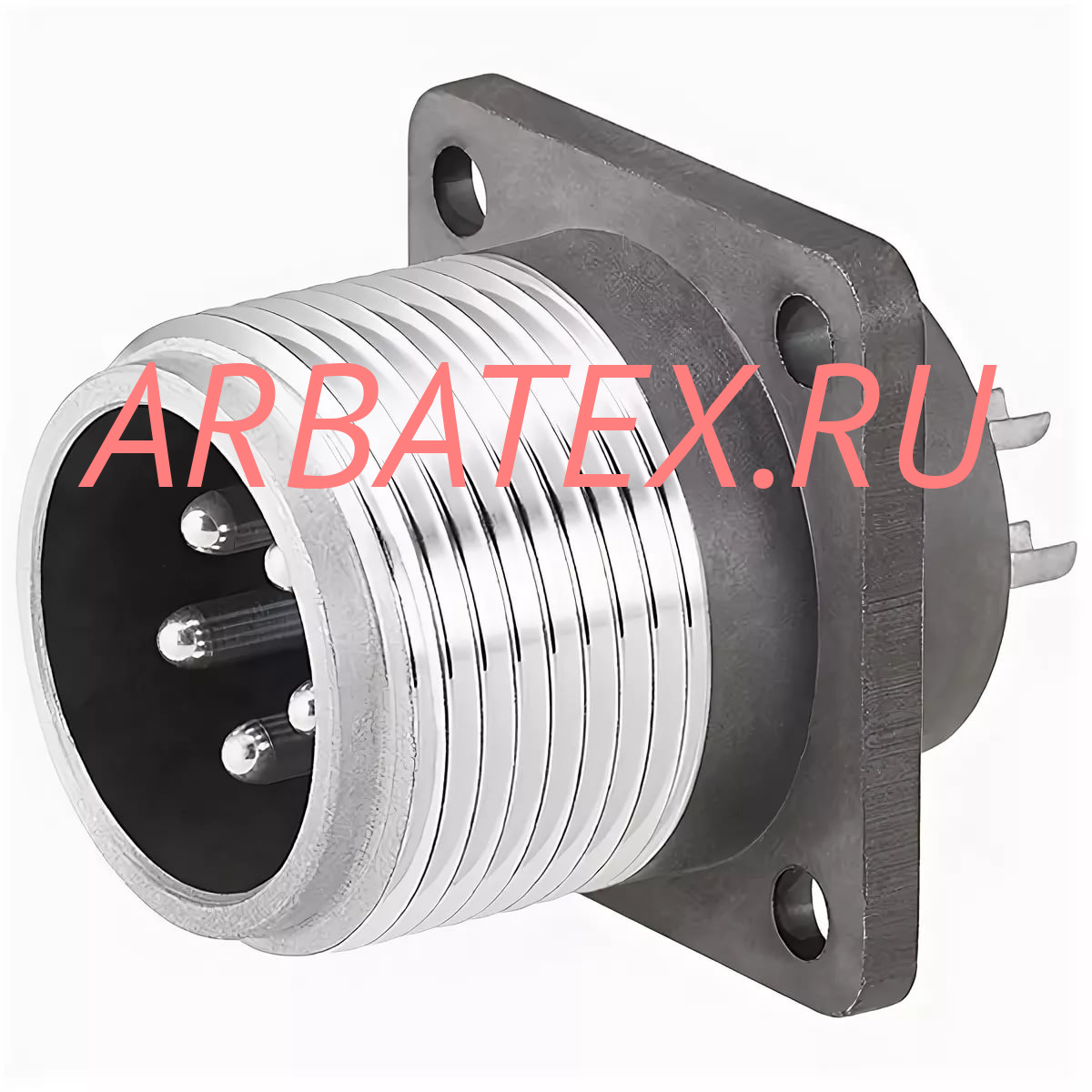

2РТ32П1ЭШ5-А вилка приборная без патрубка предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Условное обозначение:
Вилка 2РТ32П1ЭШ5-А, где:
2РТ - тип соединителя.
32 - условный размер корпуса.
П - без патрубка.
1 - количество контактов.
Э - для экранированного кабеля (отсутствует).
Ш - вилка.
5 - сочетания контактов.
А - обозначение материала изолятора.
Технические характеристики 2РТ32П1ЭШ5-А:
Рабочий ток - 200 А.
Максимальное рабочее напряжение постоянного тока - не более 700 В.
Диаметр контактов - 9 мм.
Покрытие контактов - серебро.
Сопротивление контактов - 0,15 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.
Количество сочленений-расчленений изделий соединителей 2РТ32П1ЭШ5-А - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости изделия разъём 2РТ32П1ЭШ5-А - не менее 20 лет.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 42×30×30 мм.
Варианты исполнения вилок 2РТ32П1ЭШ5-А в зависимости от вида приёмки:
- отдел технического контроля - 2РТ32П1ЭШ5-А ОТК;
- особо стойкие (особо стабильные) - ОС2РТ32П1ЭШ5-А, 2РТ32П1ЭШ5-А ОС;
- приемка заказчика - 2РТ32П1ЭШ5-А ПЗ;
- военная приемка - 2РТ32П1ЭШ5-А ВП.
