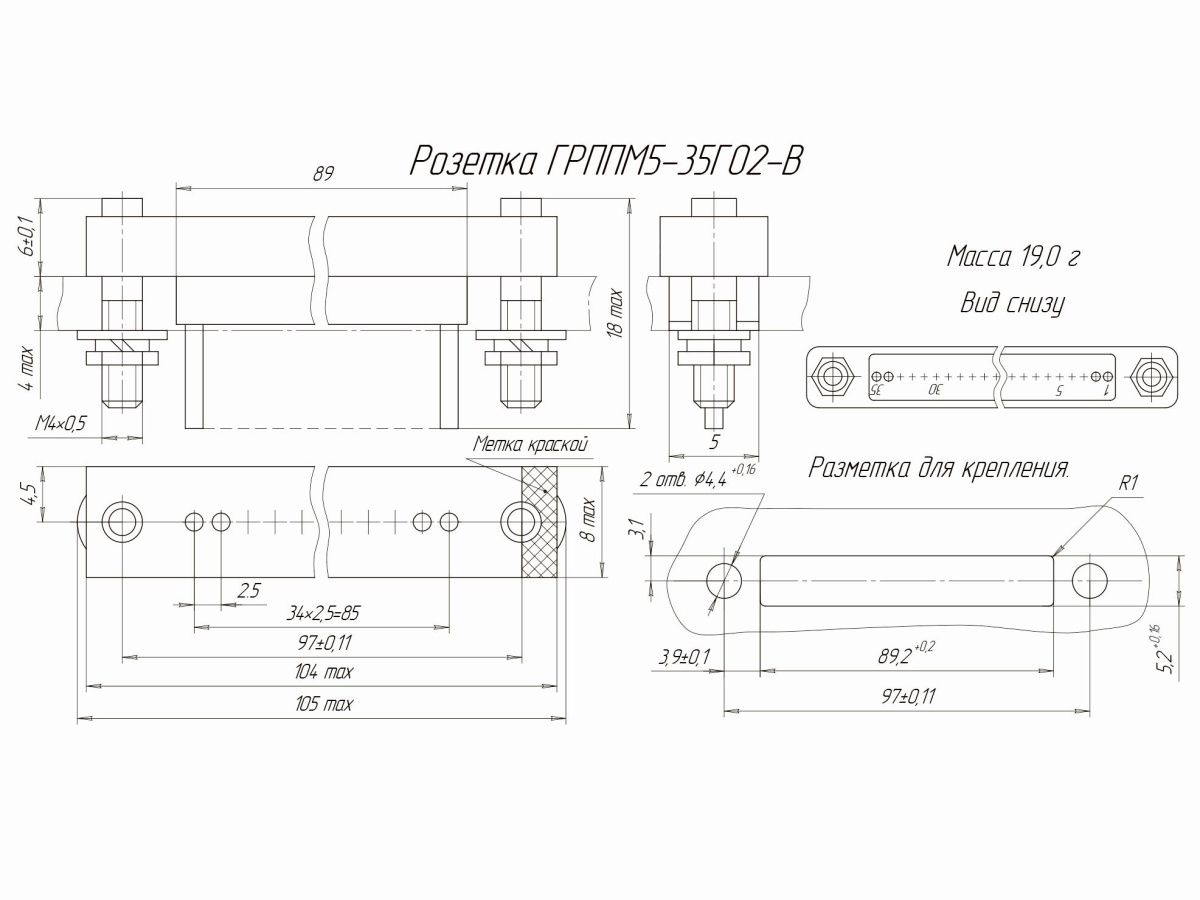

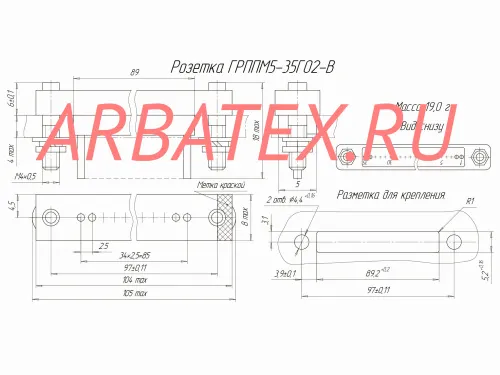

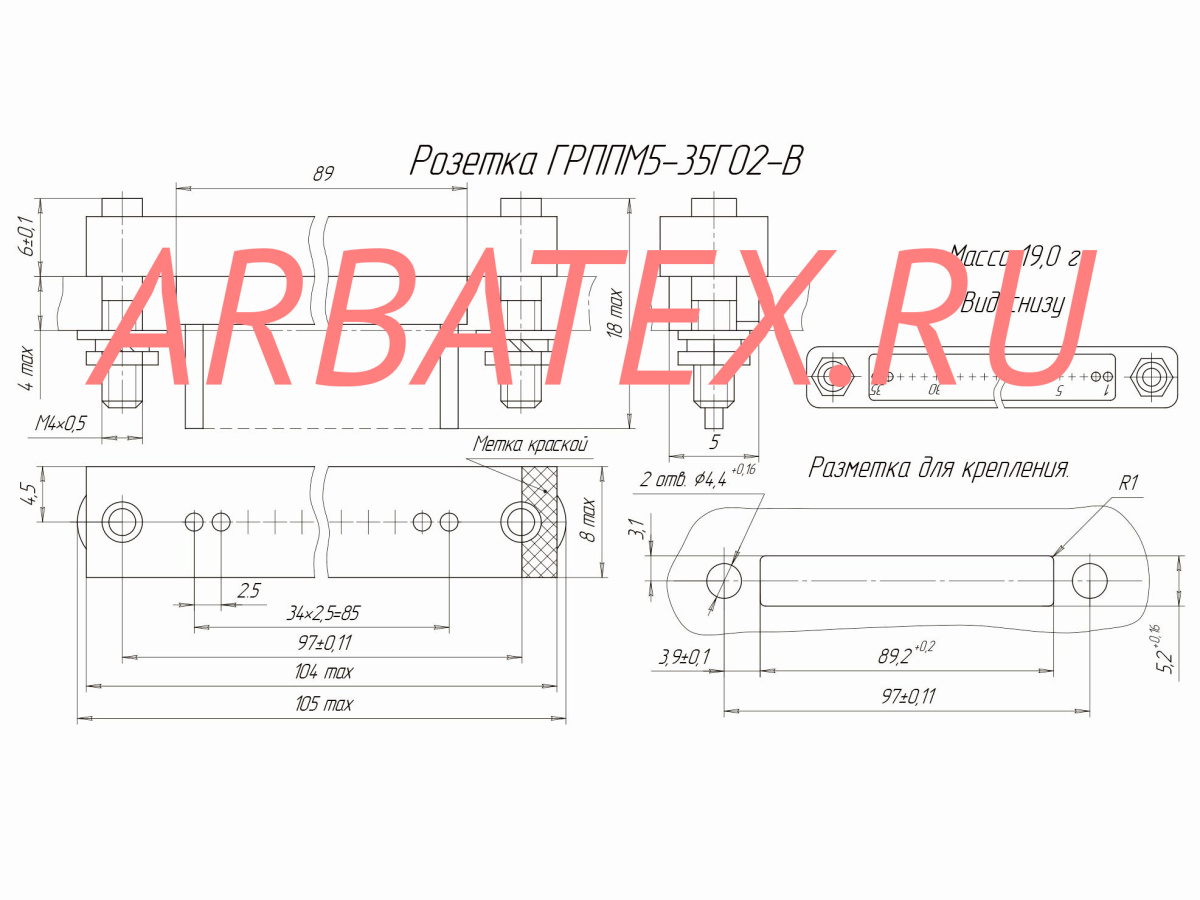

ГРПП5-35ГО2-В

ГРПП5-35ГО2-В соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Сфера применения: для объёмного и печатного монтажа.

Условные обозначения изделий разъёмы ГРППМ5:

Вилка (Розетка) ГРППМ5-35(48,57,64,90)Ш(Г)О(-)1(2)-В, где:

ГРППМ - тип соединителя - соединитель низкочастотный прямоугольный малогабаритный.

5 - порядковый номер разработки.

35, 48, 57, 64, 90 - количество контактов.

Часть соединителя:

- Ш - вилка;

- Г - розетка.

Конструктивное исполнение:

- О - розетки неплавающие с контактами под объёмный монтаж;

- отсутствие буквы - вилки угловые под печатный монтаж.

Вид покрытия контактов:

- 1 - золото;

- 2 - серебро.

В - всеклиматическое исполнение по ГОСТ В2.1 15150-69.

ВКШУ.434415.002 ТУ, Ке0.364.010 ТУ - обозначение технических условий.

Вид климатического исполнения - В2.1 по ГОСТ 15150-69.

Технические характеристики ГРППМ5:

Рабочий ток на контакт - не более 1 А.

Напряжение - 100 В.

Испытательное напряжение - 500 В.

Сопротивление контактов - не более 0,01 Ом.

Сопротивление изоляции - не менее 1000 МОм.

Емкость между контактами изделия разъём ГРППМ5:

- шаг 5 мм - не более 3 пФ;

- шаг 2,5 мм и 3 мм - не более 4 пФ.

Усилия расчленения контактов с контрольным калибром - не менее 0,2 Н (20 кгс).

Усилия расчленения соединителей - не менее 56 Н (5,6 кгс).

Число сочленений-расчленений - 250.

Минимальная наработка - 10 000 ч.

Минимальный срок сохраняемости - 12 лет.

Условия эксплуатации:

Синусоидальная вибрация:

- диапазон частот - от 1 Гц до 2000 Гц;

- амплитуда ускорения - 100 м/с².

Допустимый акустический шум ГРППМ5 (технические условия Ке0.364.010 ТУ):

- диапазон частот - от 5 Гц до 10 000 Гц;

- уровень звукового давления - 140 дБ.

Механический удар одиночного действия:

- пиковое ударное ускорение - 1500 м/с²;

- длительность действия - от 1 мс до 2 мс.

Механический удар многократного действия:

- пиковое ударное ускорение - 350 м/с²;

- длительность действия - от 8 мс до 10 мс (от 2 мс до 10 мс - для технических условий Ке0.364.010 ТУ).

Линейное ускорение для технических условий Ке0.364.010 ТУ - 1000 м/с².

Атмосферное пониженное рабочее давление - 390 Па (3 мм рт. ст.).

Температура среды пониженная - (-60° С).

Температура среды повышенная - 70° С.

Смена температур розетки, вилки ГРППМ5- от -60° С до +100° С.

Повышенная относительная влажность воздуха, при температуре 35° С - 98%.

Иней и роса, солнечное излучение, соляной туман, плесневые грибы.

Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением - 0,14 мм².
