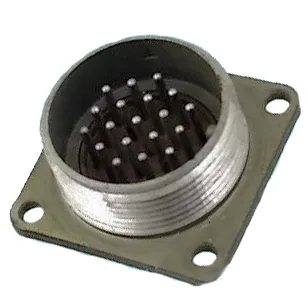

СНЦ13-102/27В-2-г-В вилка

СНЦ13-102/27В-2-г-В вилка ручного соединения цилиндрическая, внутреннего объемного монтажа, соединяют цепи с нагрузкой по току на один контакт соединителя до 2А и напряжением до 700В.

Условные обозначения:

СНЦ13-102/27В-2-г-В-вилка.
СНЦ13 - Тип соединителя;
102 - Количество контактов;
27 - Условный размер корпуса;
 В - вилка.
2 - Конструктивное исполнение:  2 - вилка приборная неэкранированная с прямым кожухом.
г - Многопозиционная поляризация - а,б,в,r,д,е;
В - Всеклиматическое исполнение.

Технические характеристики:

Максимальная токовая нагрузка:

- на одиночный контакт - 2 А;

- суммарная на соединитель - от 10 А до 80 А.

Максимальное рабочее напряжение (амплитудное значение) - 140 В.

Рабочая токовая нагрузка на каждый контакт - от 0,72 А до 1,05 А.

Сопротивление контактов:

- соединителей СНЦ13 - не более 45 мОм;

- изделия переход СНЦ13 - 90 мОм.

Сопротивление изоляции в нормальных климатических условиях изделий переходы, розетки, вилки СНЦ13 - не менее 5000 МОм.

Температура окружающего воздуха - от +85° С до -60° С.
