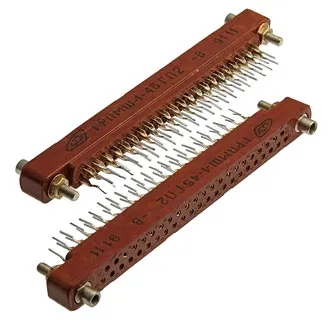

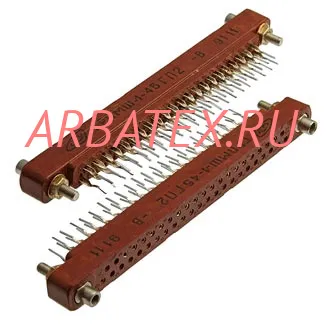

ГРПМШ1-45ГП2

Соединители ГРПМШ1-45ГП2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В и силе тока до 2 А.
Вилки и розетки имеют направляющие элементы-ловители. Контакты вилок - для углового монтажа на печатную плату.
Розетка имеет "плавающие контакты. Хвостовики контактов - для объемного и печатного монтажа.
Технические условия:
   - приемка "1" - НЩ0.364.006 ТУ
   - приемка "5" - НЩ0.364.016 ТУ.

Структура условного обозначения:

ГРПМШ1-45ГП2-В
ГРПМШ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
1 - порядковый номер разработки;
45 - количество контактов;
Г - тип контакта: Ш - штыревой; Г - гнездовой;
П - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы;
2 - покрытие контактов: 1 - золото; 2 - серебро; 0 - олово-висмут;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей ГРПМШ-1:

Общие характеристики соединителей ГРПМШ-1:
Тип соединителя:	прямоугольный, низкочастотный, для печатного и объемного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ 15150-69
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	угловой печатный монтаж, прямой печатный монтаж, объемный монтаж
Вид сочленения:	врубное
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ГРПМШ-1:
Общее количество контактов:	31, 45, 61
Сопротивление контактов, не более, МОм:	8
Рабочий ток на контакт, А:	1,48
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....4000 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	5000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
