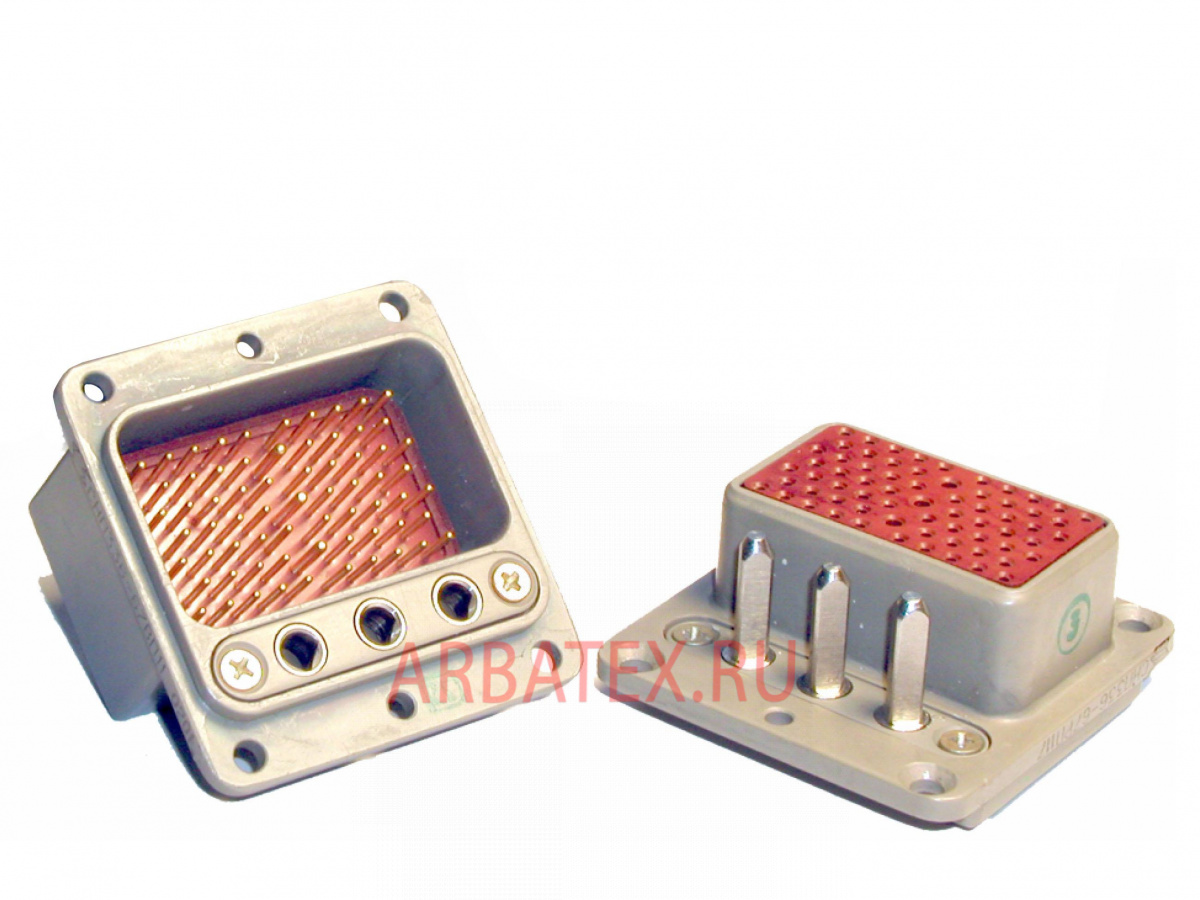

СНП336-57ВП12 вилка

СНП 336-57ВП12 вилка электрическая низкочастотная прямоугольная для объемного монтажа малогабаритные применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Условные обозначения:

СНП - тип соединителя - соединитель прямоугольный низкочастотный.

336 - одинарный.

 57 - количество контактов.

Тип контакта:

- В - штыревой;

П - способ монтажа пайка.

1 - хвостовик для объемного монтажа.

Покрытие рабочей части контакта:

- 2 - серебро.

Технические характеристики:

Сопротивление контактов диаметр контакта, 1,0 мм (серебро) не более 5,0 мОм. Сопротивление контактов: диаметр контакта, 1,5 мм (золото) не более 2,5 мОм 100 В не менее 1000 МОм. Сопротивление изоляции при максимальном рабочем напряжении: свыше 100 В не менее 5000 МОм диаметр контакта, от 1,0 А до 1,3 А. Рабочий ток на каждый контакт в зависимости от схемы расположения контактов в изоляторе: диаметр контакта, 1,5 мм  от 2,6 А до 6,0 А диаметр контакта, 1,0 мм 4,0 А. Максимальный ток на одиночный контакт: диаметр контакта, 1,5 мм 8,0.
Температура окружающего воздуха  - от -60° С до +100° С.
