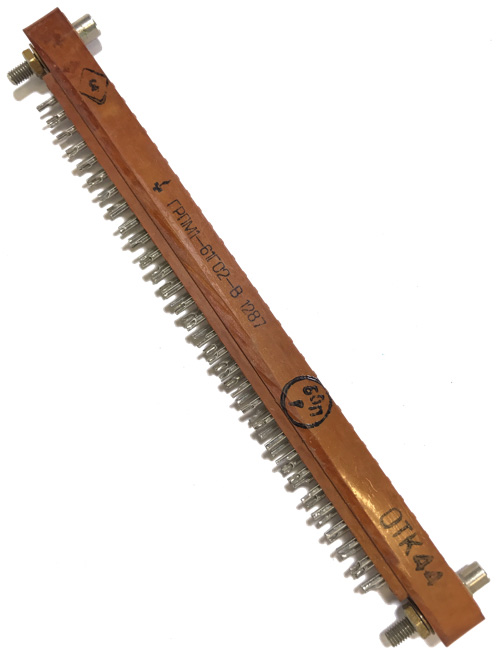

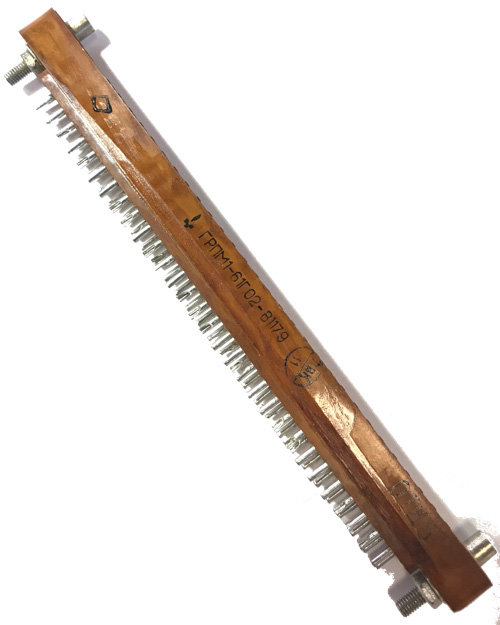

ГРПМ1У-61ГО2-В

ГРПМШ-1-61ГО2-В розетка предназначена для работы в электрических цепях постоянного, переменного и импульсного токов.

Соединители используются в радиоэлектронной аппаратуре специального и общепромышленного назначения.

Условное обозначение:

Розетка ГРПМШ-1-61ГО2-В, где:

ГРПМШ - соединитель прямоугольный, малогабаритный со штампованными гнездами (контактами).

1 - порядковый номер разработки.

61 - количество контактов.

Г - розетка.

О - объемный (проводной) монтаж.

2 - покрытие контактов серебро.

В - всеклиматическое исполнение.

Технические характеристики ГРПМШ-1-61ГО2-В:

Рабочий ток на каждый контакт соединителя при его равномерной нагрузке - 1,48 А.

Максимальное рабочее напряжение - не более 250 В.

Сопротивление контактов изделия соединитель ГРПМШ-1-61ГО2-В - не более 8 мОм.

Сопротивление изоляции - не менее 5000 мОм.

Электрическая прочность изоляции - 1200 В.

Гамма-процентная минимальная наработка на отказ - 5000 ч.

Число сочленений-расчленений - 1000.

Гамма-процентный срок сохраняемости - 15 лет.

Габаритные размеры - 120×111×130 мм.

Варианты исполнения розеток ГРПМШ-1-61ГО2-В в зависимости от вида приёмки:

- отдел технического контроля - ГРПМШ-1-61ГО2-В ОТК;

- особо стойкие (особо стабильные) - ОСГРПМШ-1-61ГО2-В, ГРПМШ-1-61ГО2-В ОС;

- приемка заказчика - ГРПМШ-1-61ГО2-В ПЗ;

- военная приемка - ГРПМШ-1-61ГО2-В ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Относительная влажность при +35° С - до 98%.

Пониженное рабочее атмосферное давление - 10^-6 мм рт. ст.

Синусоидальная вибрация для изделия ГРПМШ-1-61ГО2-В разъём:

- в диапазоне частот - от 1 Гц до 4000 Гц;

- с ускорением - 300 м/с².
