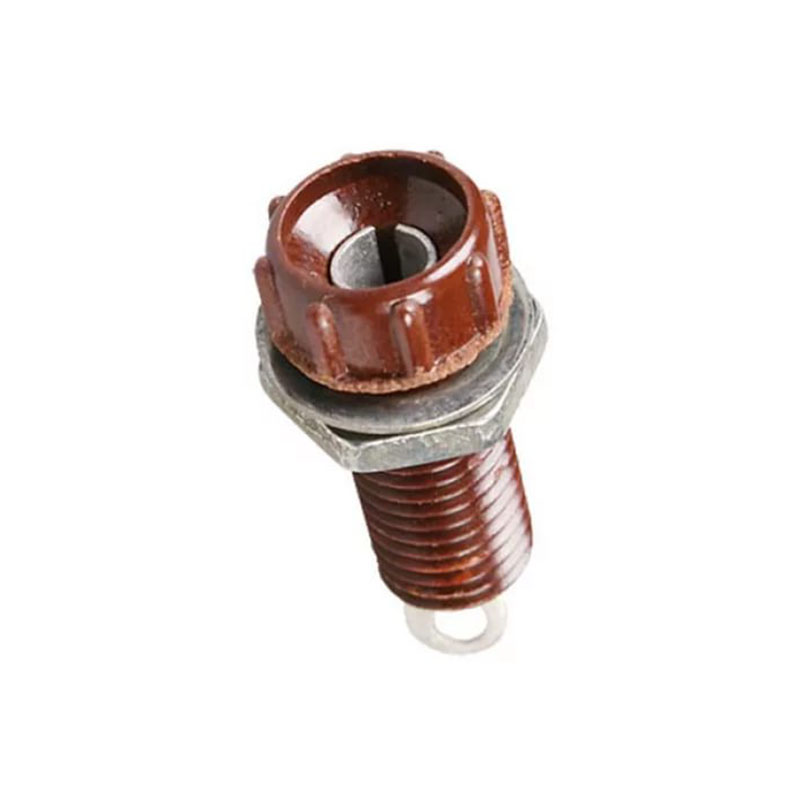

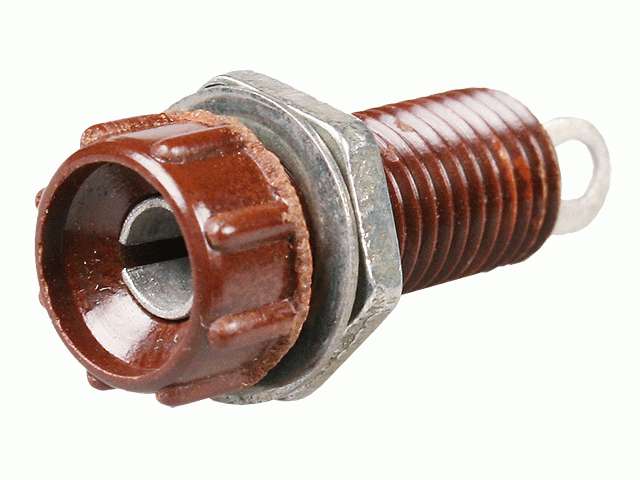

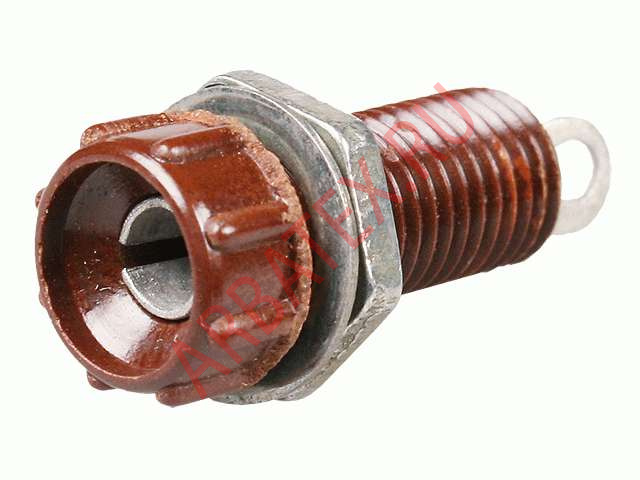

ГИ-4,0 гнездо

ГИ4 гнездо предназначено для контроля электрических цепей радиоэлектронной аппаратуры, коммутации цепей переменного тока, подключения проводов и коннекторов в электро- и радиоаппаратуре, присоединения переносных приемников постоянного тока, встроенных в передвижных средствах наземного, водного и воздушного транспорта.

Гнезда ГИ4 используются в радиоэлектронной аппаратуре бытового, промышленного и специального назначения. Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс.

Технические характеристики гнезд ГИ4:

Напряжение - не более 250 В.

Ток - не более 6 А.

Сопротивление электрического контакта в сочлененном положении штепселя с гнездом - не более 0,01 Ом.

Сопротивление изоляции между контактом и платой - 1000 МОм.

Электрическая прочность изоляции между контактами и платой - не менее 1100 В.

Минимальная наработка ГИ4 - 10 000 ч.

Минимальный срок сохраняемотси - не мене 15 лет.

Количество циклов коммутации - 10 000.

Габаритные размеры:

- диаметр - 12 мм;

- высота - 30 мм.

Масса - не более 7,2 г.

Варианты исполнения гнезд ГИ4 в зависимости от вида приёмки:

- отдел технического контроля - ГИ4 ОТК;

- особо стойкие (особо стабильные) - ОСГИ4, ГИ4 ОС;

- приемка заказчика - ГИ4 ПЗ;

- военная приемка - ГИ4 ВП.
