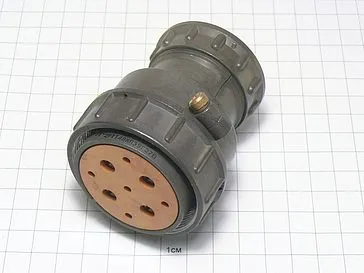

Р32П9НШ2 розетка

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.112ТУ, бР0.364.034ТУ.

Условное обозначение:

Розетка Р32П9НШ2, где:
Р - тип соединителя.
32 - условный размер корпуса.
П - с прямым патрубком.
9 - количество контактов.
Н - для неэкранированного кабеля.
Ш - розетка.
2 - сочетания контактов.

Технические параметры соединителей типа Р:
Общее количество контактов:	1, 4, 7, 9, 14, 17, 28, 38, 47
Максимальный ток, А:	7....10
Сопротивление контактов, серебро, не более, МОм:	2,5
Сопротивление контактов, никель, не более, МОм:	10
Максимальное рабочее напряжение, В:	2100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	2000 (200)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
