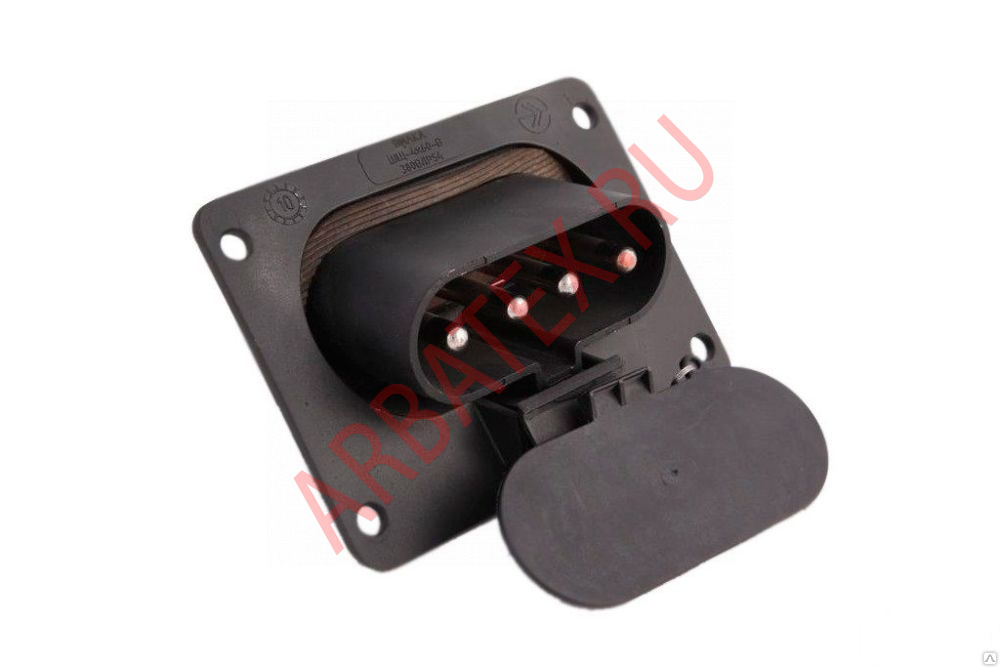

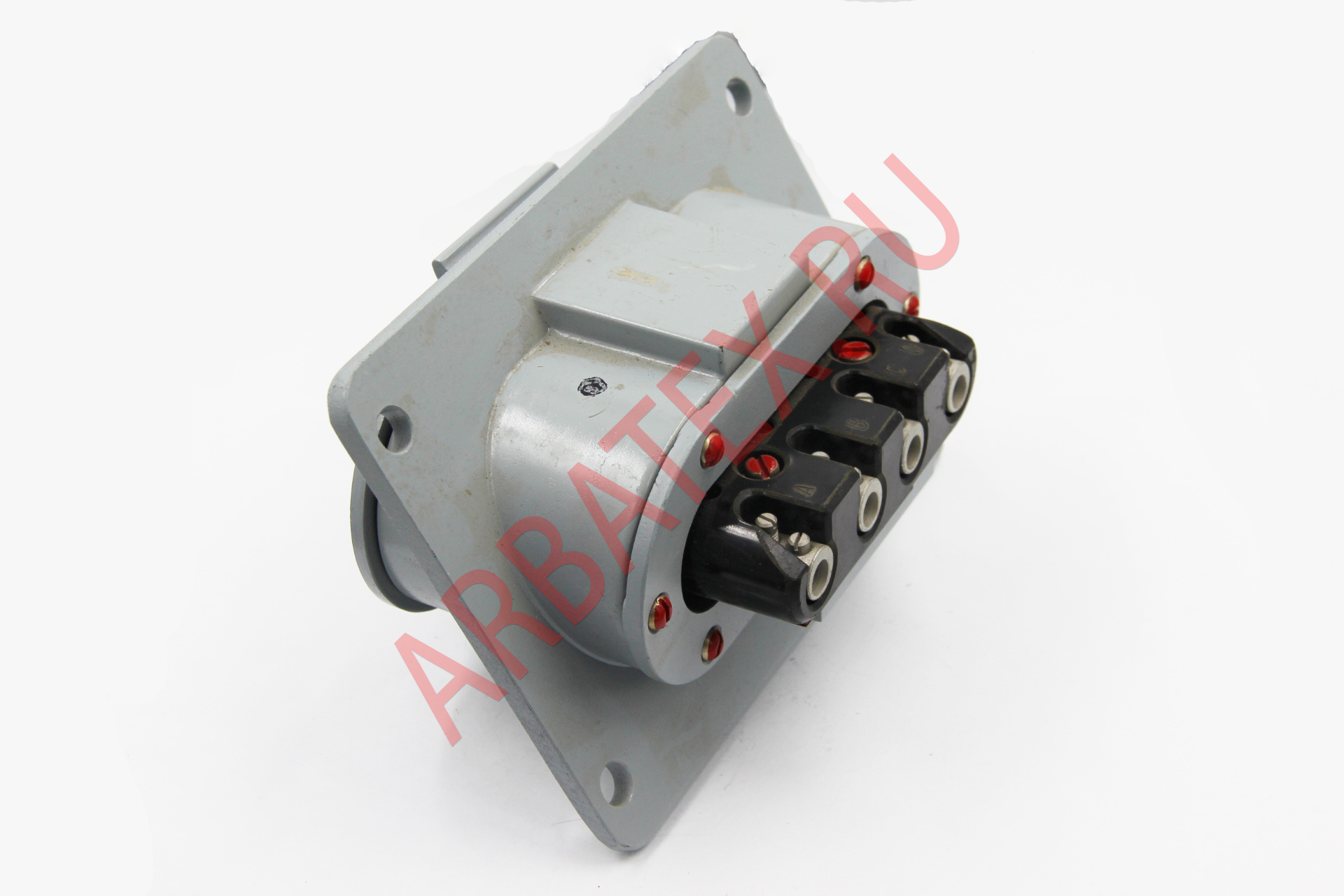

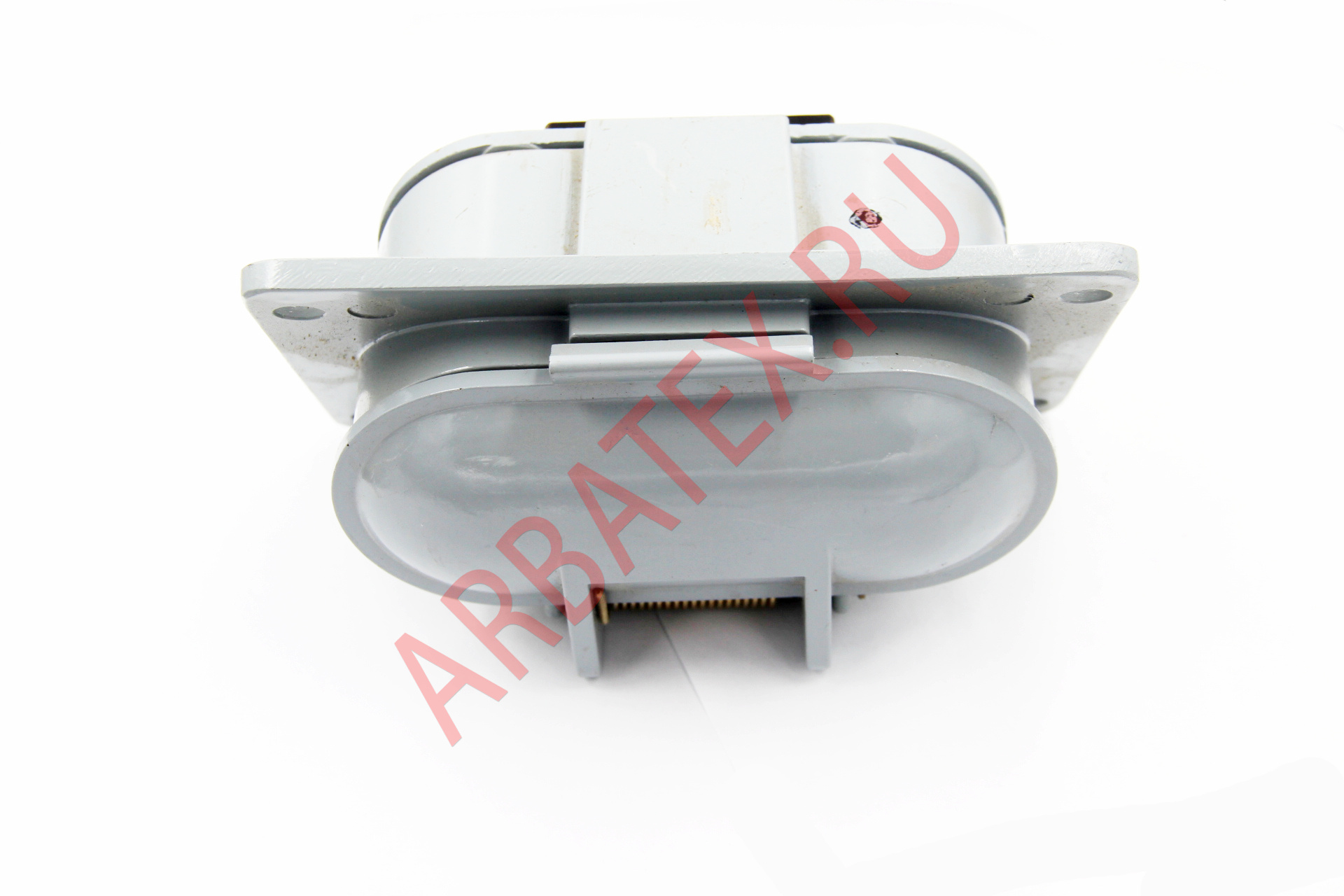

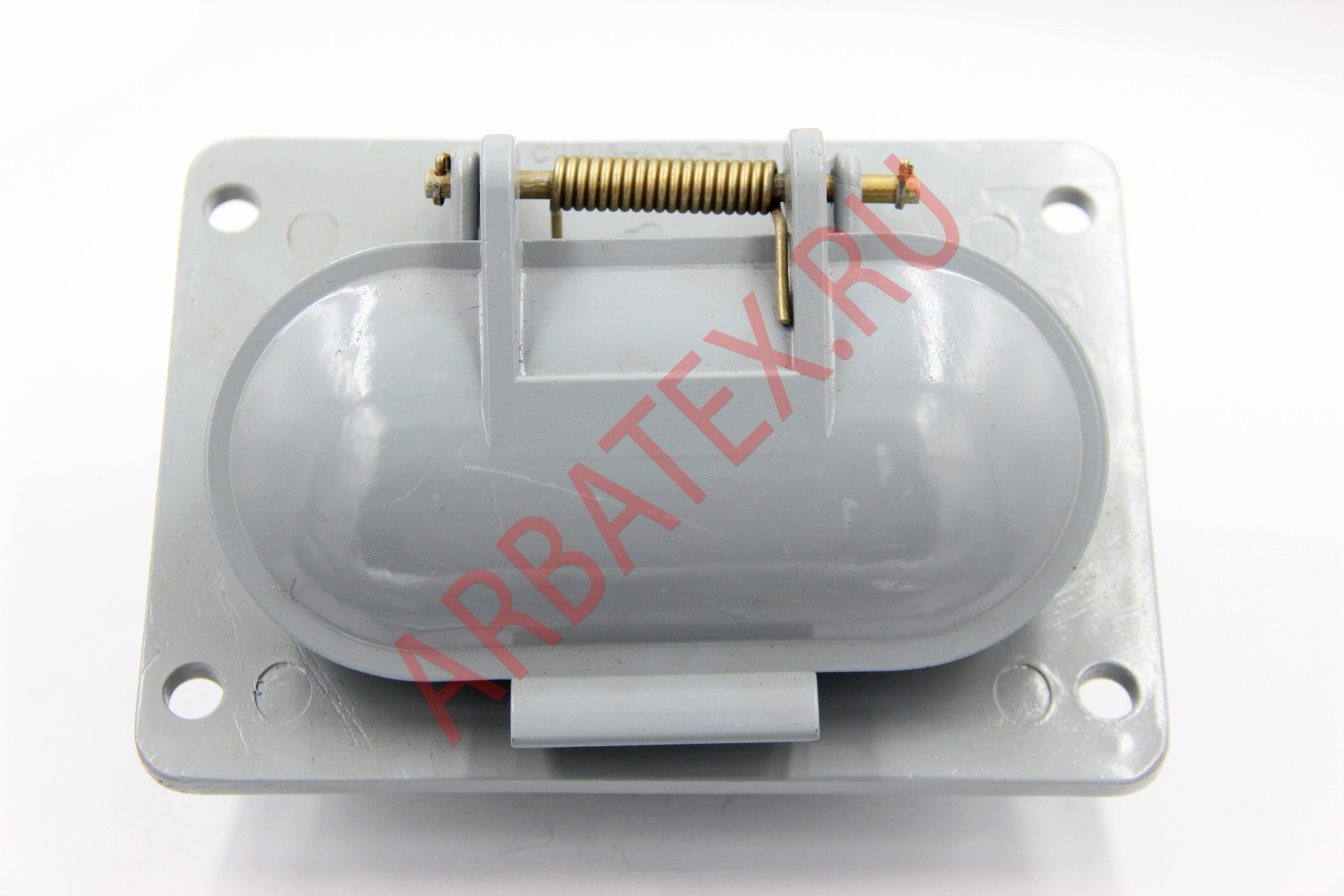

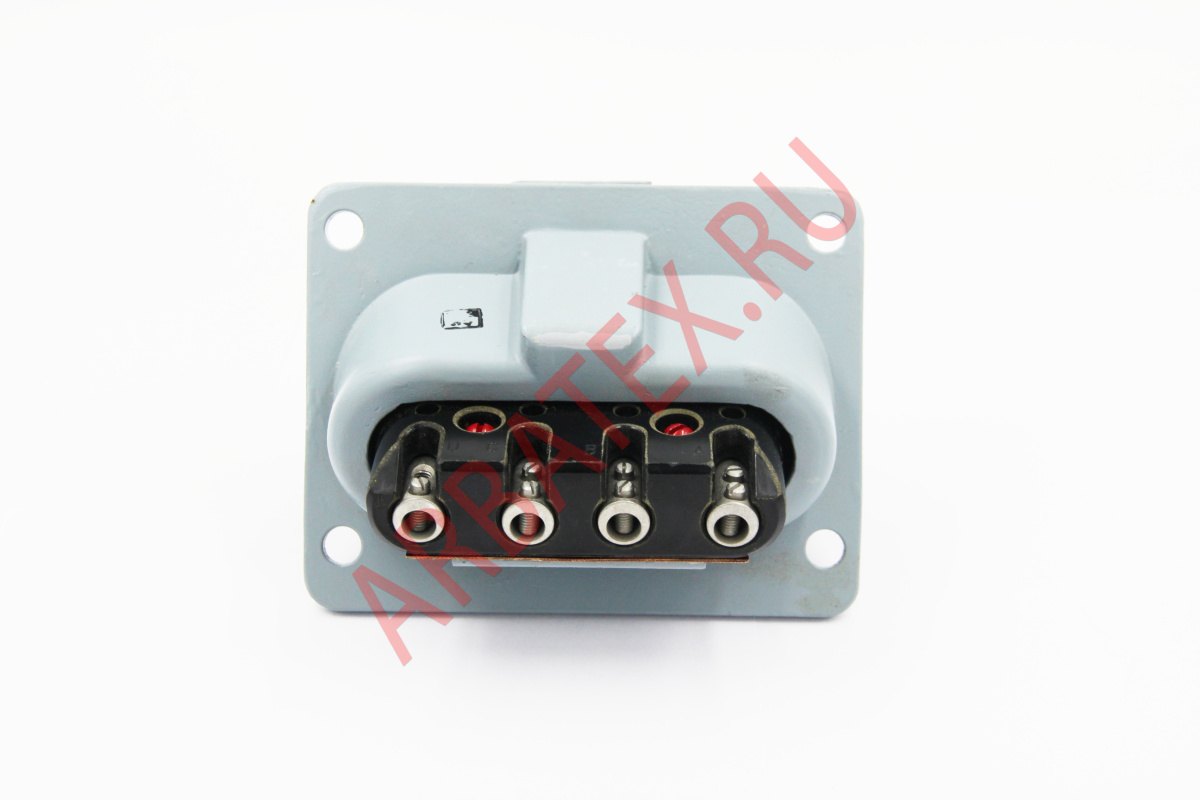

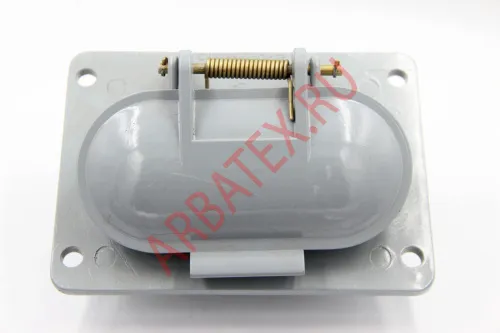

СШЩ8-4х60-3В вилка блочная

Вилка блочная СШЩ8-4х60-3В применяется для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В.

Условные обозначения:

Розетка СШЩ8-4х60-3В, где:

СШ - тип соединителя - соединитель прямоугольный.

Щ - щитовой.

8 - изолятор из прессматериала.

4 - количество контактов.

60 - сила тока на контакт.

3 - контакты покрытые оловом.

В - вилка

Технические характеристики СШЩ8-4х60-3В:

Рабочий ток на каждый контакт - не более 150 А.

Сопротивление контактов - не более 5 мОм.

Диаметр контактов - 10 мм.

Количество сочленений-расчленений - 1000.

Минимальная наработка соединителей - 15 000 ч.

Срок сохраняемости - 12 лет.

Габаритные размеры - 152×106×119 мм.

Монтаж, подсоединение жил кабеля к контактам производится с помощью винтов.

Температура окружающего воздуха:- от -50° С до +50° С.
