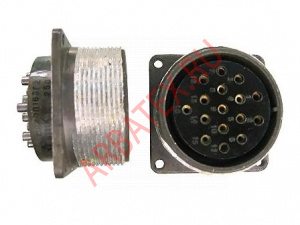

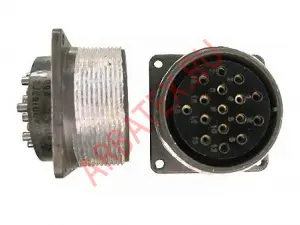

ШР55П6ЭГ6 розетка блочная

Розетка блочная ШР55П6ЭГ6 цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условные обозначения:

Тип соединителя - ШР.

Условный размер корпуса - 55.

Исполнение кабельной части - без патрубка.

Количество контактов - 6.

Вид гайки патрубка - для экранированного кабеля.

Вид контактов - розетка (гнездо).

Сочетание контактов изделия - 6.

Покрытие контактов - серебро.

Технические характеристики:

Технические условия - ОСТ В 0121-91; ГЕ0.364.107 ТУ; бР0.364.028 ТУ.

Рабочее напряжение - не более 850 В.

Сопротивление изоляции - не менее 5000 МОм.

Диаметр контактов - 2,5 мм; 9 мм.

Рабочий ток ШР55П6ЭГ6 для контактов:

- диаметром 2,5 мм - 2,5 А;

- диаметром 9 мм - 200 А.

Сопротивление контактов:

- диаметром 2,5 мм - не более 1 мОм;

- диаметром 9 мм - не более 0,15 мОм.

- 2,5 мм - 3 мм²;

- 9 мм - 50 мм².

Габаритные размеры - 64×64×42 мм.

Температура окружающего воздуха - от -60° С до +60° С.
