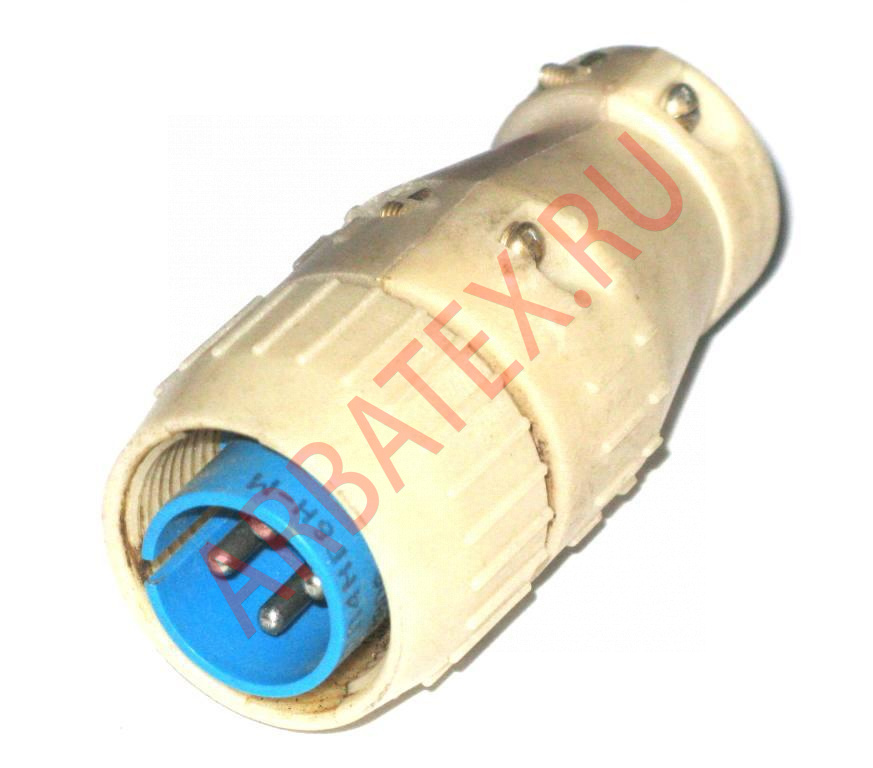

ШР20П5НГ10Н-М вилка кабельная

Вилка кабельная ШР20П5НГ10Н-М с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР20П5НГ10, где:

ШР - тип соединителя.

20 - условный размер корпуса.

П - с прямым патрубком.

5 - количество контактов.

Н - для неэкранированного кабеля.

Г - вилка.

10 - сочетание контактов.

Н - покрытие контактов - никель.

М-пластмасса

Технические характеристики ШР20П5НГ10:

Рабочий ток - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 2,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Габаритные размеры - 67,7×29,5×37,1 мм.

Температура окружающего воздуха - от -60° С до +60° С.

Климатическое исполнение УХЛ.
