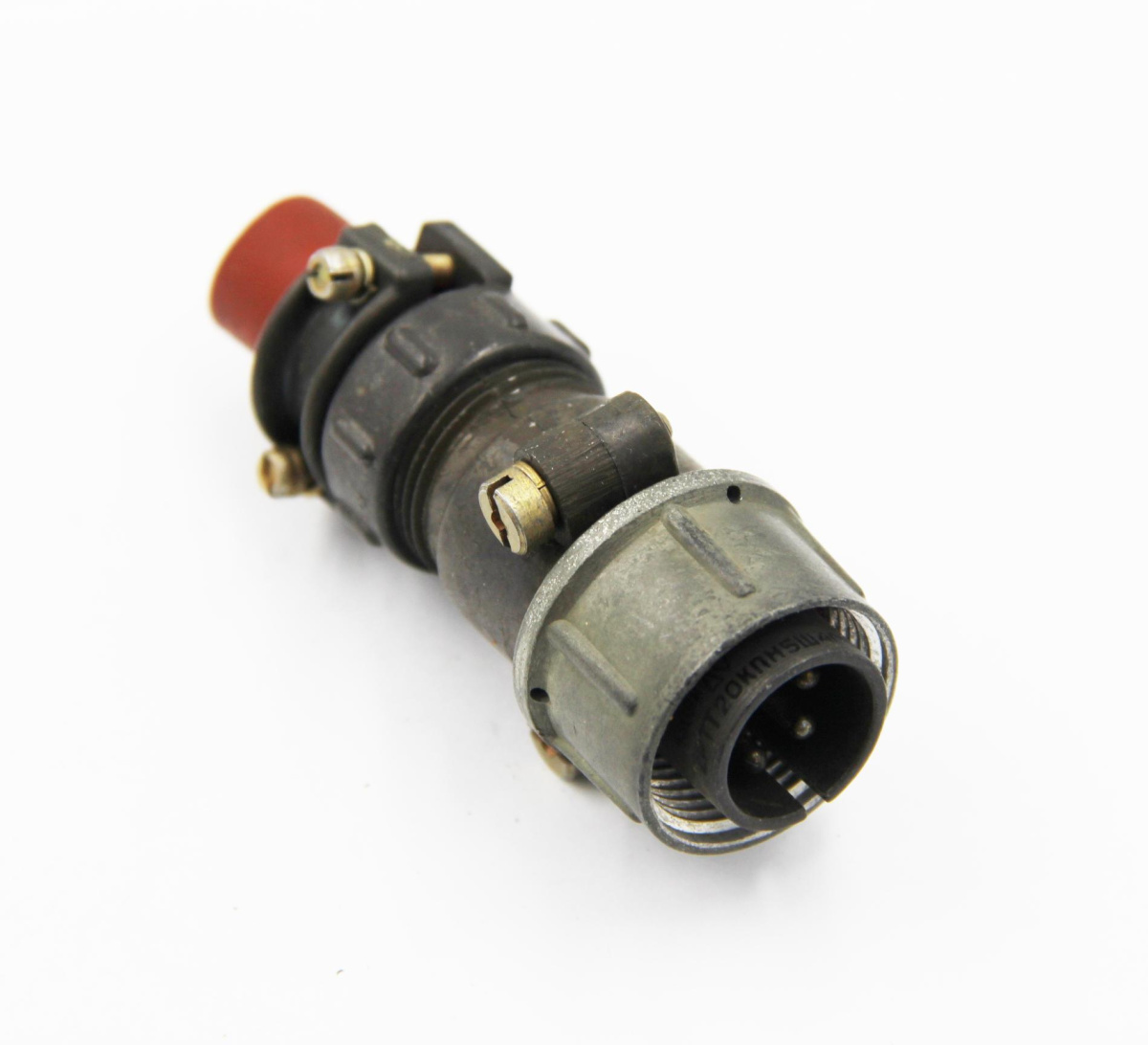

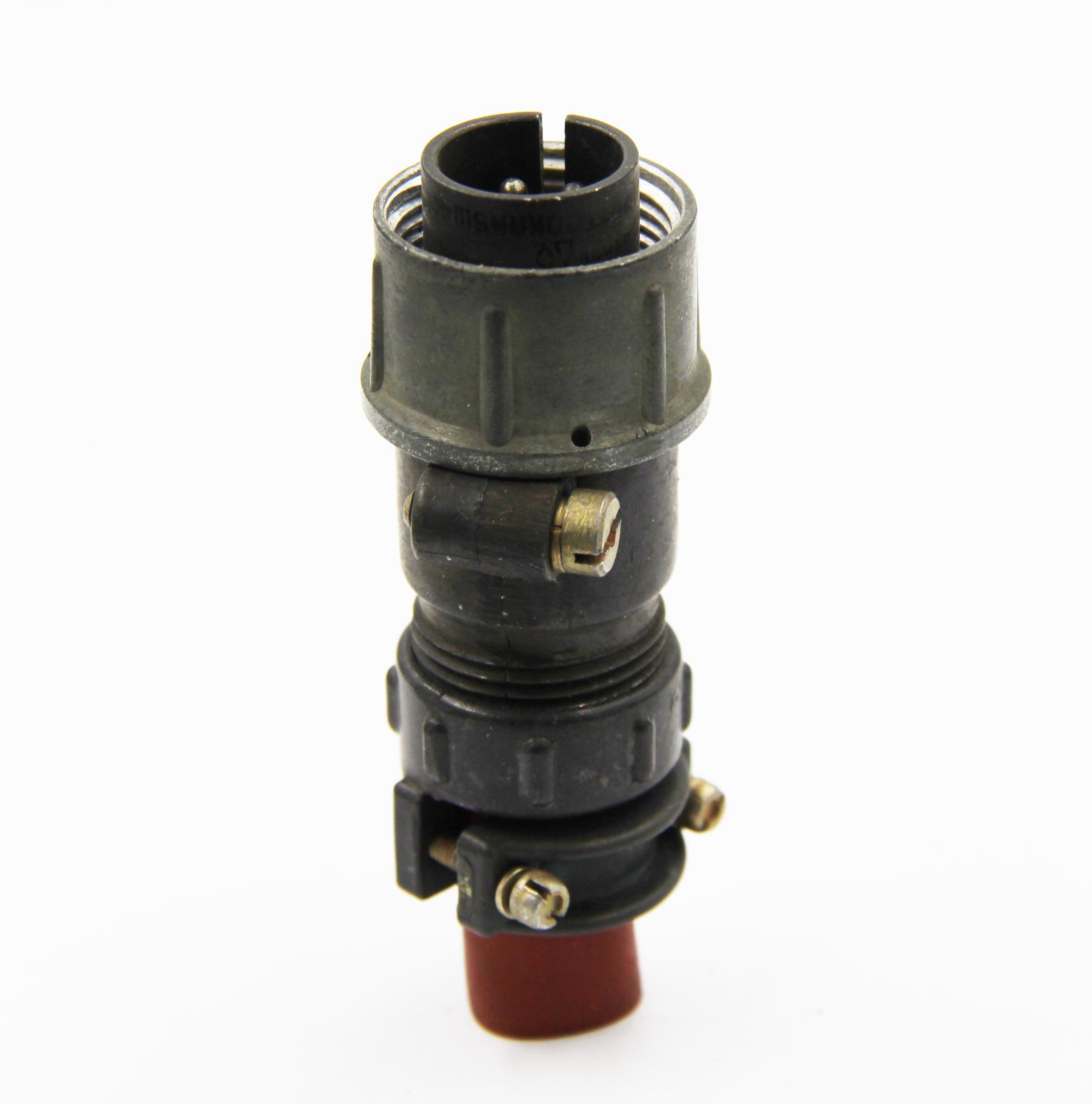

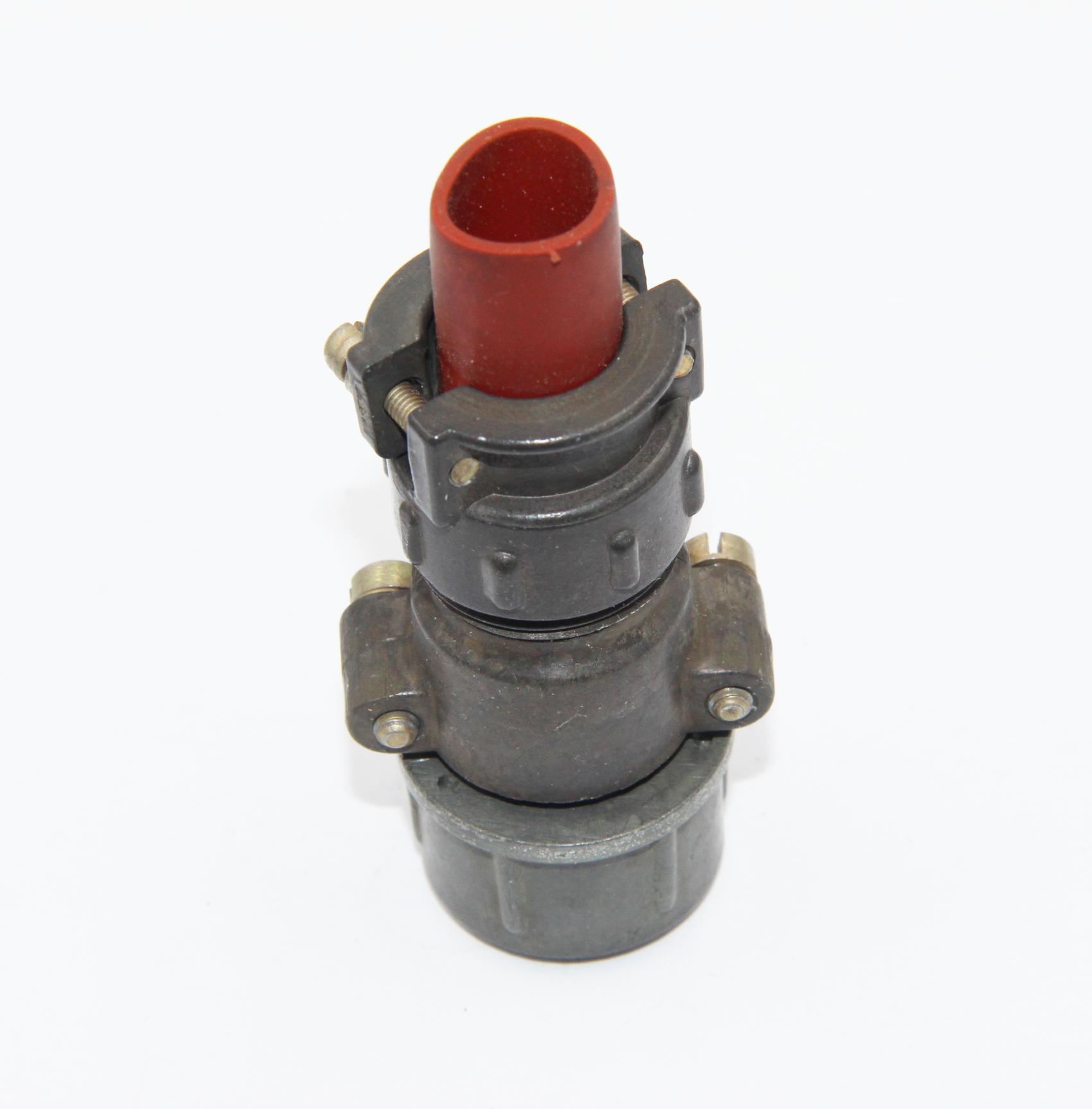

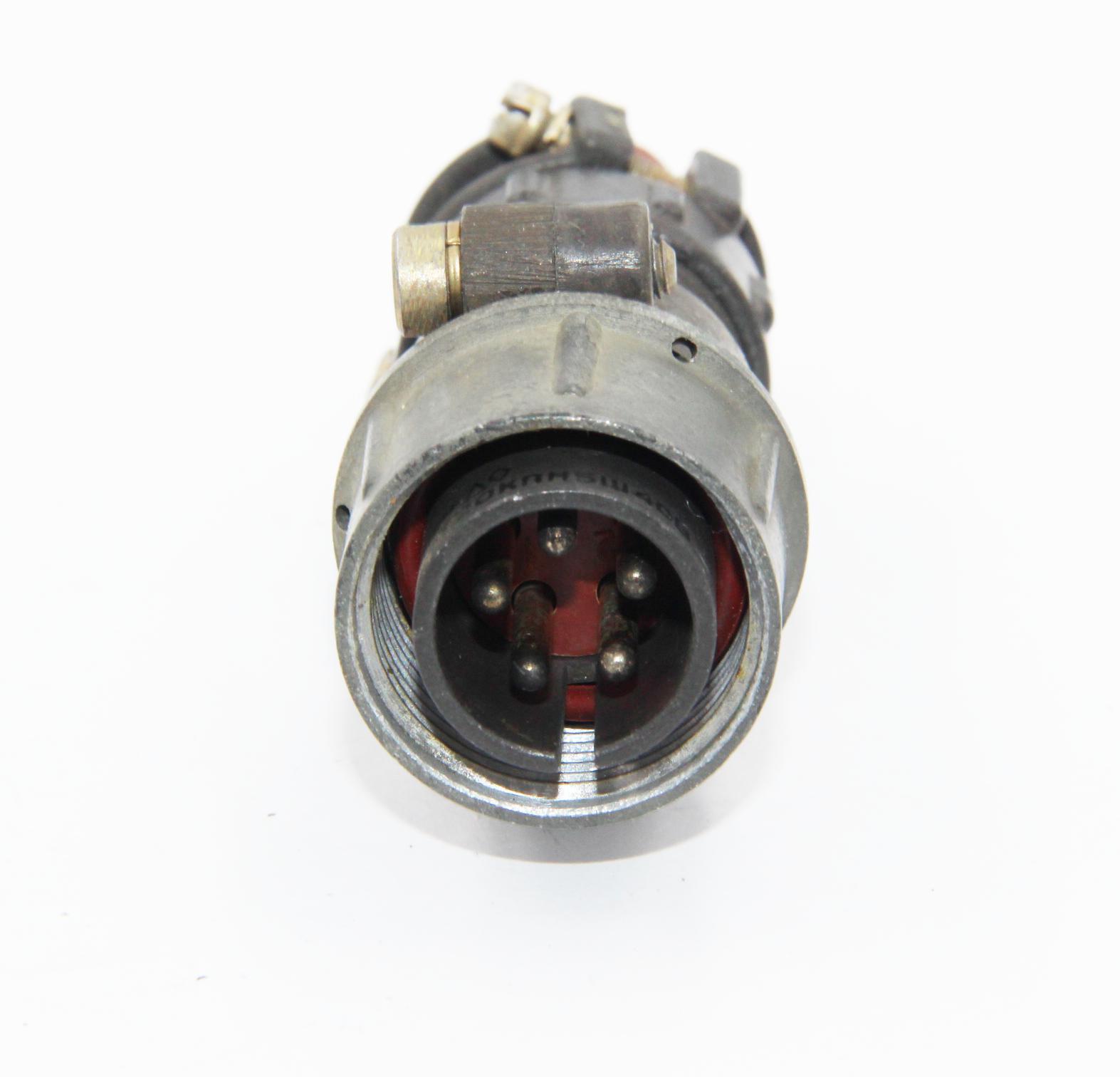

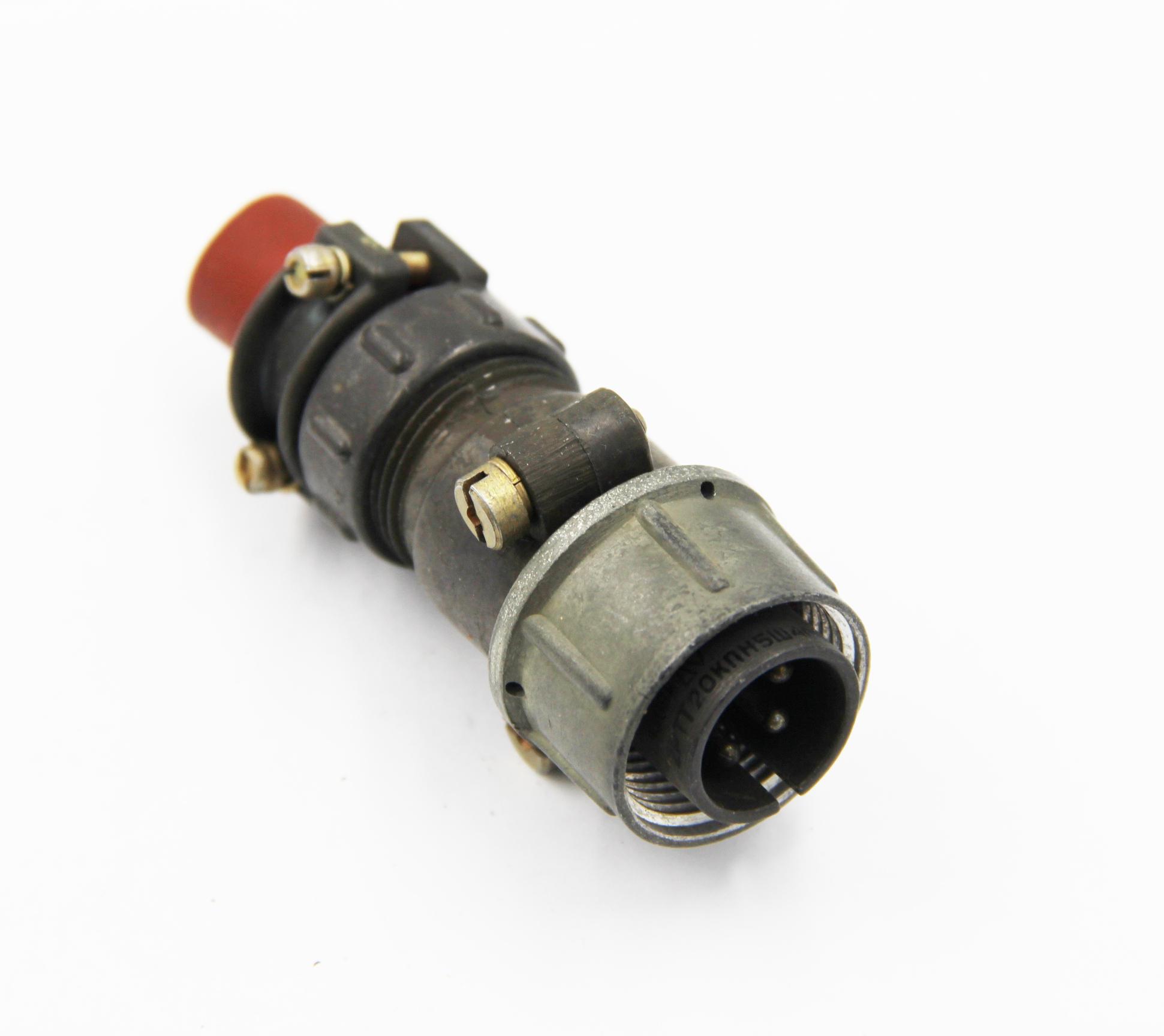

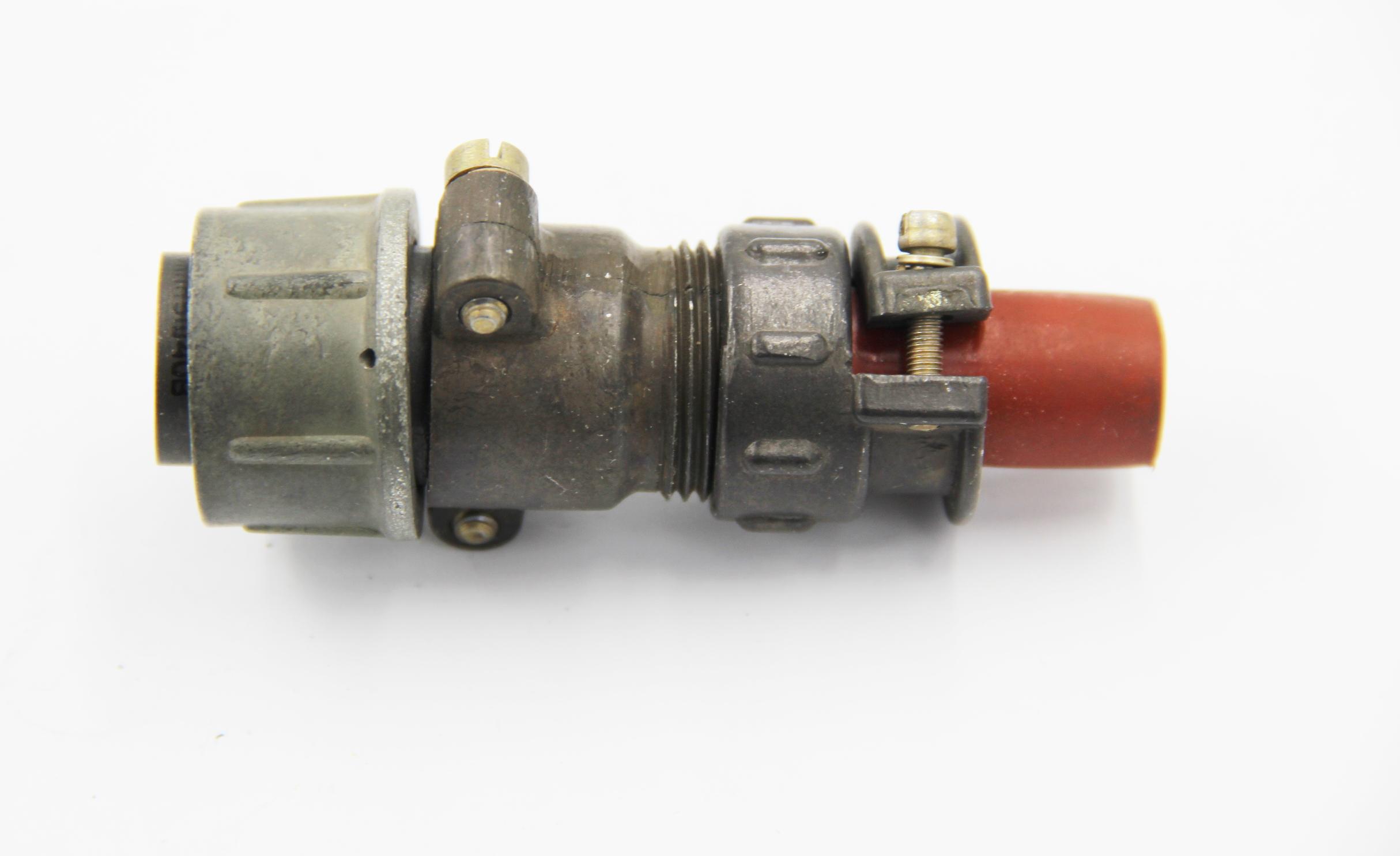

2РТТ20КПН5Ш40В

Условное обозначение:

Вилка 2РТТ20КПН5Ш40В, где:

2РТТ - тип соединителя.

20 - условный размер корпуса.

К - кабельный вид корпуса.

П - прямой вид патрубка.

Н - гайка патрубка для неэкранированного кабеля.

5 - количество контактов.

Ш - вилка.

40 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20КПН5Ш40В:

Рабочий ток на контакт - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 2,5 мм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Сопротивление электрического контакта - не более 1 мОм.

Количество сочленений-расчленений - 500.

Минимальная наработка 2РТТ20КПН5Ш40В - 1000 ч.

Минимальный срок сохраняемости - 15 лет.

Покрытие контактов - серебро.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 39×29,5×74 мм.
