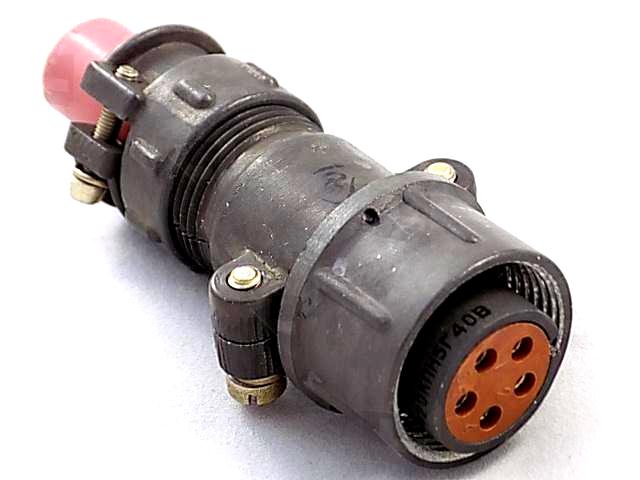

2РТТ20КПН5Г40В

Описание разъёма 2РТТ20КПН5Г40В

Общие характеристики
* Тип: Штепсельный разъем, серия 2РТТ. Это кабельная вилка, предназначенная для монтажа на кабель и использования в качестве подвижной части соединения.
* Назначение: Разъемы серии 2РТТ являются герметичными модификациями серии 2РТ и предназначены для работы в электрических цепях постоянного и переменного тока (до 3 МГц). Они обеспечивают высокую герметичность, надёжность и устойчивость к механическим нагрузкам (вибрация, удары), широкому диапазону температур и воздействию агрессивных сред, включая повышенное или пониженное давление.
* Конструкция: Круглый, с прямой ориентацией кабельного ввода. Сочленяется с соответствующей блочной розеткой (например, 2РТТ20БПН5Ш40В или аналогичной).

Расшифровка маркировки
* 2РТТ: Обозначение серии разъемов. "ТТ" указывает на термостойкое и герметичное исполнение.
* 20: Условный размер корпуса. Указывает на диаметр корпуса разъема.
* К: Кабельный. Обозначает, что разъем предназначен для монтажа на кабель.
* П: Прямой. Обозначает прямой ввод кабеля в корпус разъема (кабель входит вдоль оси разъема).
* Н: Неэкранированный. Отсутствие встроенного экрана для защиты от электромагнитных помех.
* 5: Количество контактов. Разъем имеет 5 рабочих контактов.
* Г: Гнездовой (женский) тип контактов.
* 40В: Дополнительный индекс, который в серии 2РТТ указывает на тип покрытия контактов, климатическое исполнение и приемку.
* 4: Вероятно, тип покрытия контактов, часто это высококачественное покрытие, например, серебро или специальный сплав для надёжности.
* 0В: Указывает на всеклиматическое исполнение и военную приемку. Буква В (военная приемка) гарантирует соответствие строгим стандартам качества и надёжности для эксплуатации в самых суровых условиях, а "0" может обозначать стандартное всеклиматическое исполнение.

Ключевые параметры
* Количество контактов: 5 штук.
* Тип контактов: Гнездовые (мама).
* Материал контактов: Обычно латунь или бронза с высококачественным покрытием (часто серебро или специальный сплав) для улучшения электрических характеристик и коррозионной стойкости.
* Способ монтажа: Кабельный, для монтажа на электрический кабель.
* Ввод кабеля: Прямой.
* Экранирование: Отсутствует (неэкранированный).
* Рабочее напряжение: Высокое, до 700 В (амплитудное значение), в зависимости от модификации.
* Рабочий ток: До 25-35 А на контакт, в зависимости от сечения подключенного проводника и размера контактов.
* Диапазон рабочих температур: Очень широкий, благодаря термостойкому и всеклиматическому исполнению, обычно от -60°C до +155°C (или до +125°C).
* Герметичность: Высокая (герметичный), обеспечивает защиту от проникновения газов, жидкостей, пыли и поддержание вакуума/давления.
* Виброустойчивость и ударопрочность: Крайне высокие, соответствуют требованиям для авиационной и военной техники.

Применение
Разъемы серии 2РТТ, и в частности 2РТТ20КПН5Г40В, используются в самых критически важных системах, где требуется:
* Абсолютная герметичность соединения.
* Максимальная надёжность и долговечность.
* Работа в условиях экстремальных температур, давления или агрессивных сред.
* Применение в военной, авиационной, космической технике, а также в специальном промышленном оборудовании, на железнодорожном транспорте.
