Описание товара

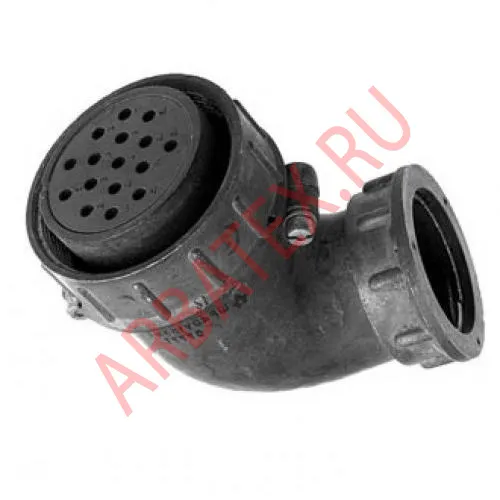

Розетка кабельная ШР40У14ЭШ2 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850
Условное обозначение:
Розетка ШР40У14ЭШ2, где:
ШР - тип соединителя. 40 - условный размер корпуса. У - с угловым патрубком. 14 - количество контактов. Э - для экранированного кабеля. Ш - розетка. 2 - сочетания контактов.
Технические характеристики ШР40У14ЭШ2:
Рабочий ток на контактах диаметром:
- 1,5 мм - 10 А;
- 2,5 мм - 25 А.
Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметры контактов - 1,5 мм; 2,5 мм. Покрытие контактов - серебро. Сопротивление на контактах диаметром:
- 1,5 мм - 2,5 мОм;
- 2,5 мм - 1 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 83,6×73,4×52,5 мм Температура окружающего воздуха - от -60° С до +60° С.Соединители ШР40У14ЭШ2 - предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
