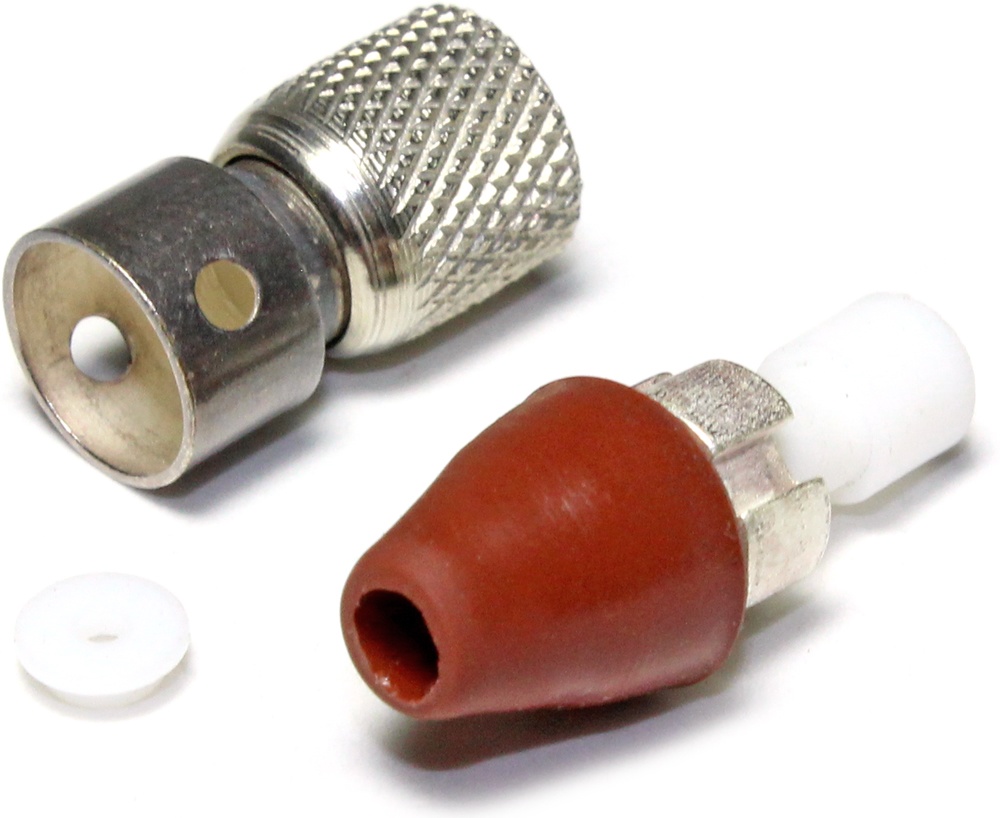

СР-50-111Ф

Условное обозначение:

Вилка СР-50-111Ф, где:

СР - соединитель радиочастотный.

50 - величина волнового сопротивления 50 Ом.

110 - порядковый номер разработки.

Ф - изоляционный материал - фторопласт.

Технические характеристики СР-50-111Ф:

Волновое сопротивление - 50 Ом.

Коэффициент стоячей волны по напряжению - не более 1,15.

Максимальное рабочее напряжение в НКУ и при давлении 0,67 кПа - 100 В.

Сопротивление контактов - не более 0,01 мОм.

Сопротивление изоляции между внутренним контактом и корпусом соединителя в НКУ - не менее 1000 МОм.

Минимальный ток - не менее 10 мА.

Минимальное напряжение - не менее 5 мВ.

Минимальная наработка - 5000 часов.

Срок сохраняемости - 15 лет.

Количество сочленений-расчленений - 100.

Усилие расчленения гнезда с контрольным штырем - от 0,4 Н до 2 Н (от 0,04 кгс до 0,2 кгс).

Габаритные размеры:

- длина - 23,2 мм;

- диаметр - 8 мм.

Масса - не более 4,2 г.

Покрытие контактов - серебро.

Конструктивное исполнение - прямое.

Варианты исполнения изделия разъём СР-50-111Ф в зависимости от вида приёмки:

- отдел технического контроля - СР-50-111Ф ОТК;

- особо стойкие (особо стабильные) - ОССР-50-111Ф, СР-50-111Ф ОС;

- приемка заказчика - СР-50-111Ф ПЗ;

- военная приемка - СР-50-111Ф ВП.
