Условные обозначения:

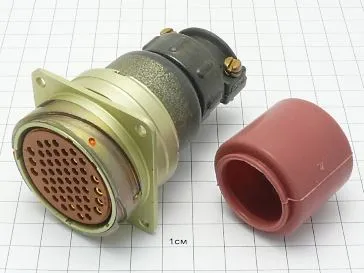

Розетка РБМ4-50-7Г3В, где:
РБМ4 - тип соединителя - соединитель низкочастотный цилиндрический.
Вид соединителя:
- отсутствие буквы - герметичный.
50 - количество контактов.
7 - обозначение сочетания контактов.
Г - розетка.
3 - конструктивное исполнение - приборная часть с патрубком закрытого типа с кожухом.
Наличие резинового изолятора:
- отсутствие цифры - с резиновым изолятором со стороны монтажной части.
В - всеклиматическое исполнение.
Также к заказу доступны другие соединители РБМ4.
Технические характеристики РБМ4-50-7Г3В:
Рабочая токовая нагрузка на одиночный контакт диаметром:
- 1 мм - 3,6 А;
- 1,5 мм - 5,1 А.
Максимальная токовая нагрузка на одиночный контакт диаметром:
- 1 мм - 12 А;
- 1,5 мм - 17 А.
Максимальное рабочее напряжение - 560 В (ампл.); 700 В (ампл.).
Диаметр контактов розетки РБМ4-50-7Г3В - 1 мм; 1,5 мм.
Количество контактов каждого диаметра:
- 1 мм - 43;
- 1,5 мм - 7.
Сопротивление контактов диаметром:
- 1 мм - не более 5 мОм;
- 1,5 мм - не более 2,5 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.
Количество сочленений-расчленений изделия соединитель РБМ4-50-7Г3В - 1000.
Минимальная наработка соединителей - 1000 ч.
Срок сохраняемости - 15 лет.
Габаритные размеры - 49×49×90 мм.
Покрытие контактов - золото.
Поляризация корпусов - многошпоночная.
Сочленение вилок с розетками - байонетное.
Способ монтажа - обьемный, пайкой.
