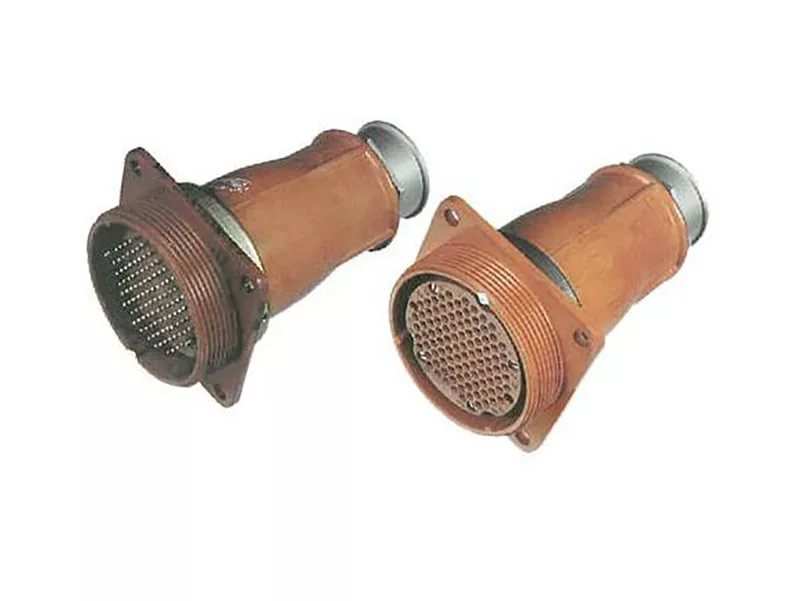

9Р соединители электрические низкочастотные цилиндрические предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Структура условного обозначения:
Вилка (Розетка) 9РБ(К,Г,Т,Н,О,Л,У,Ф,1С,2С,2З,Д)-102А(В), где
9Р - соединитель низкочастотный цилиндрический.
Конструктивное исполнение:
Б - для межблочных соединений;
К - монтируется промышленным кабелем;
Г - герметичный;
Т - теплостойкий;
Н - для наружного монтажа;
О - с открытой монтажной частью;
Л - кожух облегченный;
У - кожух угловой;
Ф - с фланцем на корпусе соединителя;
1C - кожух с одним сальником;
2С - кожух с двумя сальниками;
2З - кожух с двумя сальниками под заливку компаундом;
Д - дополнительная модификация.
102 - количество контактов.
Вид покрытия контактов:
- А - золото;
- В - серебро.
ЦЕ0.364.001 ТУ - обозначение технических условий.
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69 (УХЛ по ГОСТ В 20.39.404-81).
Пример: соединитель 9Р1С-102В.
Это значит: соединитель типа 9Р (9Р), кожух с одним сальником (1C), 102 контакты (102), наличие серебряного покрытия рабочей части контактов (В).
Варианты исполнения соединителей (вилок, розеток) в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.
Технические характеристики соединителя 9Р:
Рабочий ток - не более 1 А; 1,5 А.
Рабочее напряжение - 100 В (ампл.).
Сопротивление контактов:
- с золотым и серебряным покрытием - 3 мОм;
- для герметичных соединителей - 5 мОм.
Емкость между контактами изделия разъем 9Р - 2,5 пФ.
Электрическая прочность изоляции - не более 500 В (ампл.)
Сопротивление изоляции - не менее 1000 МОм.
Усилия расчленения:
- контактов (гнезд) с контрольным калибром - не менее 0,1 Н (0,01 кгс);
- вилок и розеток - не более 117,6 Н (12 кгс).
Минимальная наработка:
- обычное исполнение - 1500 ч;
- теплостойкое исполнение - 1000 ч.
Число сочленений-расчленений - 500.
Минимальный срок сохраняемости - 25 лет.
Сочленение соединителей - резьбовое.
Поляризация корпусов - многошпоночная.
